基于Android studio3.6的JNI教程之ncnn人臉檢測mtcnn功能
代碼鏈接:
https://github.com/watersink/mtcnn-linux-as
本代碼可以在模擬器下進行跑。
環境:
windows10
Android studio 3.6
Sdk:android10 api 29
Ndk:r15c
Ncnn:20200226
Linux下的代碼測試:
cd mtcnn_linux/buildcmake ..make./mtcnn
如果可以跑通,輸出正確結果,證明mtcnn代碼的準確性。
實際操作的時候,首先基于linux把c++代碼調試通,方便后續的android調試。
Android進行c++調試時,使用__android_log_print函數進行log的輸出,
開發:
(1)工程建立
新建android工程,選擇Native C++,工程名為mtcnn,C++ Standard選擇c++11
(2)資源文件res修改:
src/main/res/drawable下面隨便復制一張帶有人臉的照片,比如這里,復制了一張beauty.png
src/main/res/layout下面新加main.xml。
詳細內容,
<?xml version='1.0' encoding='utf-8'?><LinearLayout xmlns:android='http://schemas.android.com/apk/res/android' android:orientation='vertical' android:layout_width='fill_parent' android:layout_height='fill_parent'> <LinearLayout android:orientation='horizontal' android:layout_width='fill_parent' android:layout_height='wrap_content'> <Button android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:text='選圖' /> <Button android: android:layout_width='wrap_content' android:layout_height='wrap_content' android:text='檢測' /> </LinearLayout> <TextView android: android:layout_width='fill_parent' android:layout_height='wrap_content' android:text='' /> <ImageView android: android:layout_width='fill_parent' android:layout_height='fill_parent' android:layout_weight='1' /></LinearLayout>
(3)增加ncnn的lib文件
src/main下面新加jniLibs文件夾,加入對應平臺的libncnn.a
(4)增加網絡模型文件assets

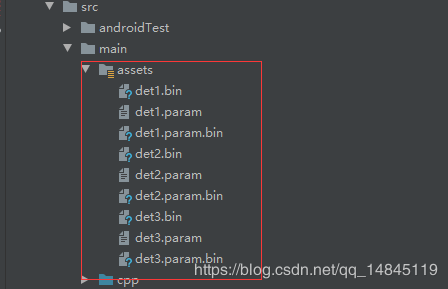

在main下面新建assets文件夾,里面放入mtcnn的3個網絡結構的模型文件。
(5)修改java文件,
修改src/main/java/com/example/mtcnn下面的MainActivity,
主要操作,包括在onCreate函數中對mtcnn這個類進行初始化。然后監聽buttonImage,buttonDetect按鈕,分別進行實現。
然后在該路徑下增加MTCNN類,主要需要實現的方法如下,
package com.example.mtcnn; public class MTCNN { //人臉檢測模型導入 public native boolean FaceDetectionModelInit(byte[] det1_param, byte[] det1_bin, byte[] det2_param,byte[] det2_bin,byte[] det3_param,byte[] det3_bin); //人臉檢測 public native int[] FaceDetect(byte[] imageDate, int imageWidth , int imageHeight, int imageChannel); public native int[] MaxFaceDetect(byte[] imageDate, int imageWidth , int imageHeight, int imageChannel); //人臉檢測模型反初始化 public native boolean FaceDetectionModelUnInit(); //檢測的最小人臉設置 public native boolean SetMinFaceSize(int minSize); //線程設置 public native boolean SetThreadsNumber(int threadsNumber); //循環測試次數 public native boolean SetTimeCount(int timeCount); static { System.loadLibrary('mtcnn'); }}
(6)修改cpp文件,

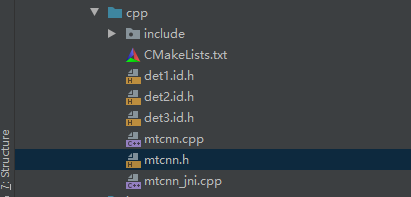

首先將ncnn的include文件夾包含進來。
將模型的3個id.h文件包含進來,det1.id.h,det2.id.h,det3.id.h
mtcnn_jni.cpp負責對人臉檢測的幾個native方法進行實現。
mtcnn.h,mtcnn.cpp分別定義了一個MTCNN類,然后進行了相關方法的實現。
需要注意,
這里讀取的模型文件是通過二進制的方式讀取的assets下面的模型。所以模型文件一定要首先進行加密處理(ncnn2mem)。
然后ncnn讀取加密后文件和未加密文件是有一些區別的。主要包含2個地方。

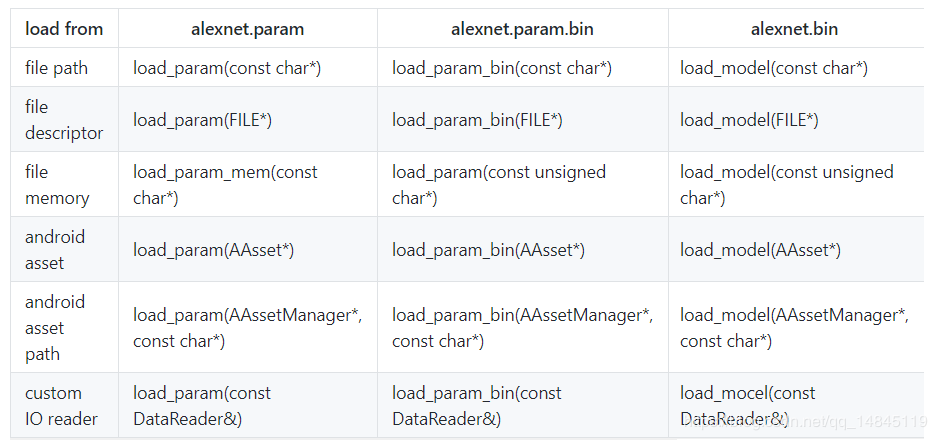

第一個區別就是導入模型的區別,詳細的用法看下圖。
未加密的:
load_paramload_model
已經加密的:
load_param_binload_model
如果使用load_param,load_model加載已經加密的文件,返回值為讀取的字節數
其余情況下,正常加載模型會返回0,錯誤返回其他值。
第二個區別就是,就是模型讀取輸入節點和輸出節點的區別,
未加密的:
ex.input('data', in);ncnn::Mat score_, location_;ex.extract('prob1', score_);ex.extract('conv4-2', location_);
已經加密的:
ex.input(det1_param_id::BLOB_data, in);ncnn::Mat score_, location_;ex.extract(det1_param_id::BLOB_prob1, score_);ex.extract(det1_param_id::BLOB_conv4_2, location_);
(7)修改cpp下面的CMakeLists,增加ncnnlib的引用。
cmake_minimum_required(VERSION 3.4.1) #include頭文件目錄include_directories(include)#source directory源文件目錄file(GLOB MTCNN_SRC *.h *.cpp)set(MTCNN_COMPILE_CODE ${MTCNN_SRC})#添加ncnn庫add_library(libncnn STATIC IMPORTED )set_target_properties(libncnn PROPERTIES IMPORTED_LOCATION ${CMAKE_SOURCE_DIR}/../jniLibs/${ANDROID_ABI}/libncnn.a)#編譯為動態庫add_library(mtcnn SHARED ${MTCNN_COMPILE_CODE})#添加工程所依賴的庫find_library( log-lib log )target_link_libraries( mtcnn libncnn android jnigraphics z ${log-lib} )
(8)修改app/build.gradle下, defaultConfig里面加入下面的代碼,
externalNativeBuild { cmake { arguments '-DANDROID_TOOLCHAIN=clang' cFlags '-fopenmp -O2 -fvisibility=hidden -fomit-frame-pointer -fstrict-aliasing -ffunction-sections -fdata-sections -ffast-math ' cppFlags '-fopenmp -O2 -fvisibility=hidden -fvisibility-inlines-hidden -fomit-frame-pointer -fstrict-aliasing -ffunction-sections -fdata-sections -ffast-math ' arguments '-DANDROID_STL=c++_shared', '-DANDROID_CPP_FEATURES=rtti exceptions' cppFlags '' cppFlags '-std=c++11' cppFlags '-frtti' cppFlags '-fexceptions' } } ndk { abiFilters ’armeabi-v7a’// , ’arm64-v8a’ //,’x86’, ’x86_64’, ’armeabi’ stl 'gnustl_static' }

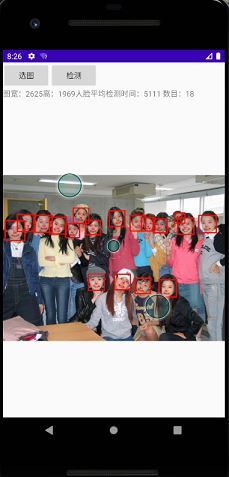

最終結果:
總結
