IDEA教程之Activiti插件圖文詳解

瀏覽:160日期:2024-08-02 13:48:17

本文作者:Spring_ZYL

文章來源:https://blog.csdn.net/gozhuyinglong

版權聲明:本文版權歸作者所有,轉載請注明出處

一、安裝Activiti插件1.搜索插件

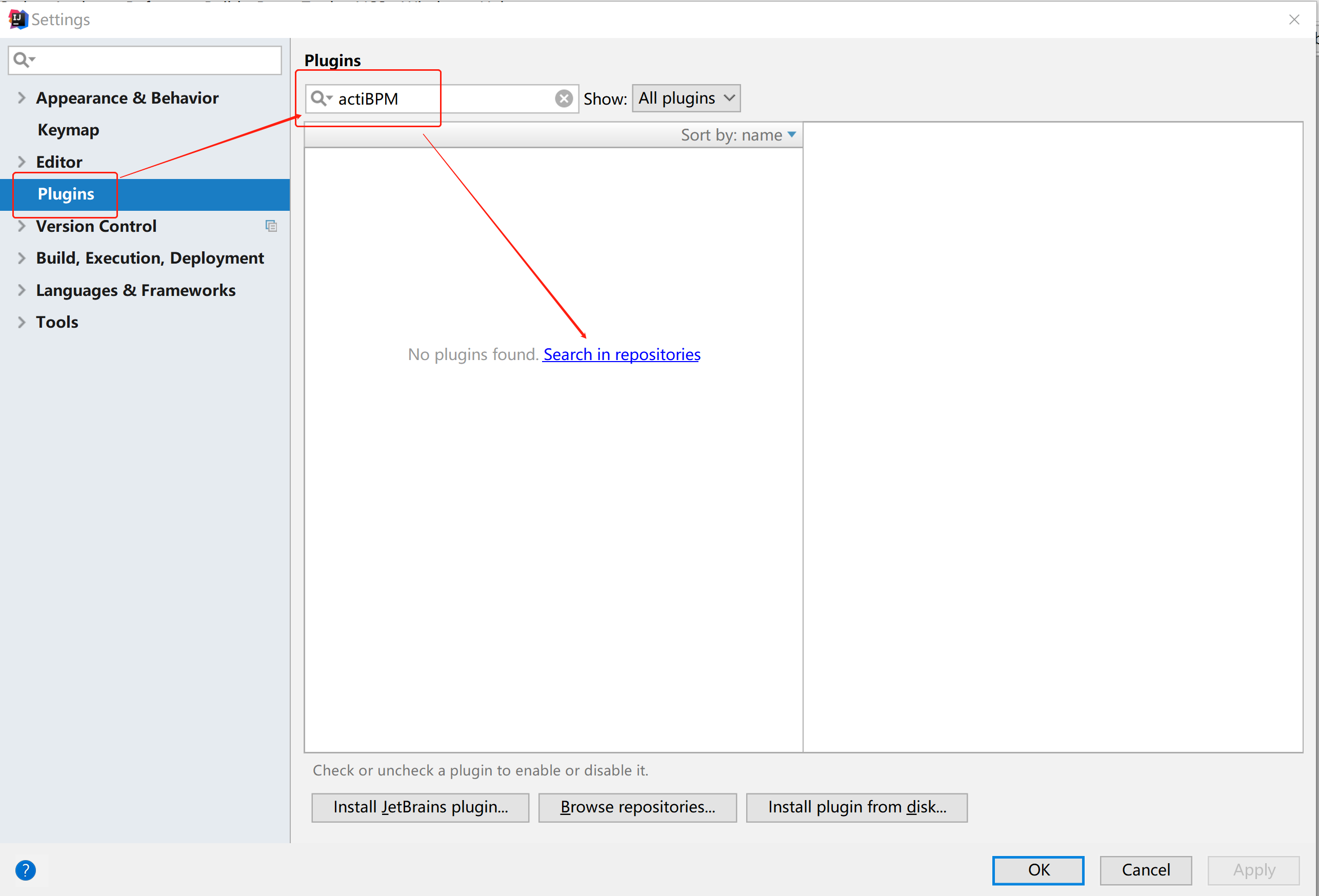

點擊菜單【File】-->【Settings...】打開【Settings】窗口。

點擊左側【Plugins】按鈕,在右側輸出"actiBPM",點擊下面的【Search in repositories】鏈接會打開【Browse Repositories】窗口。

IDEA教程之Activiti插件圖文詳解

2.開始安裝

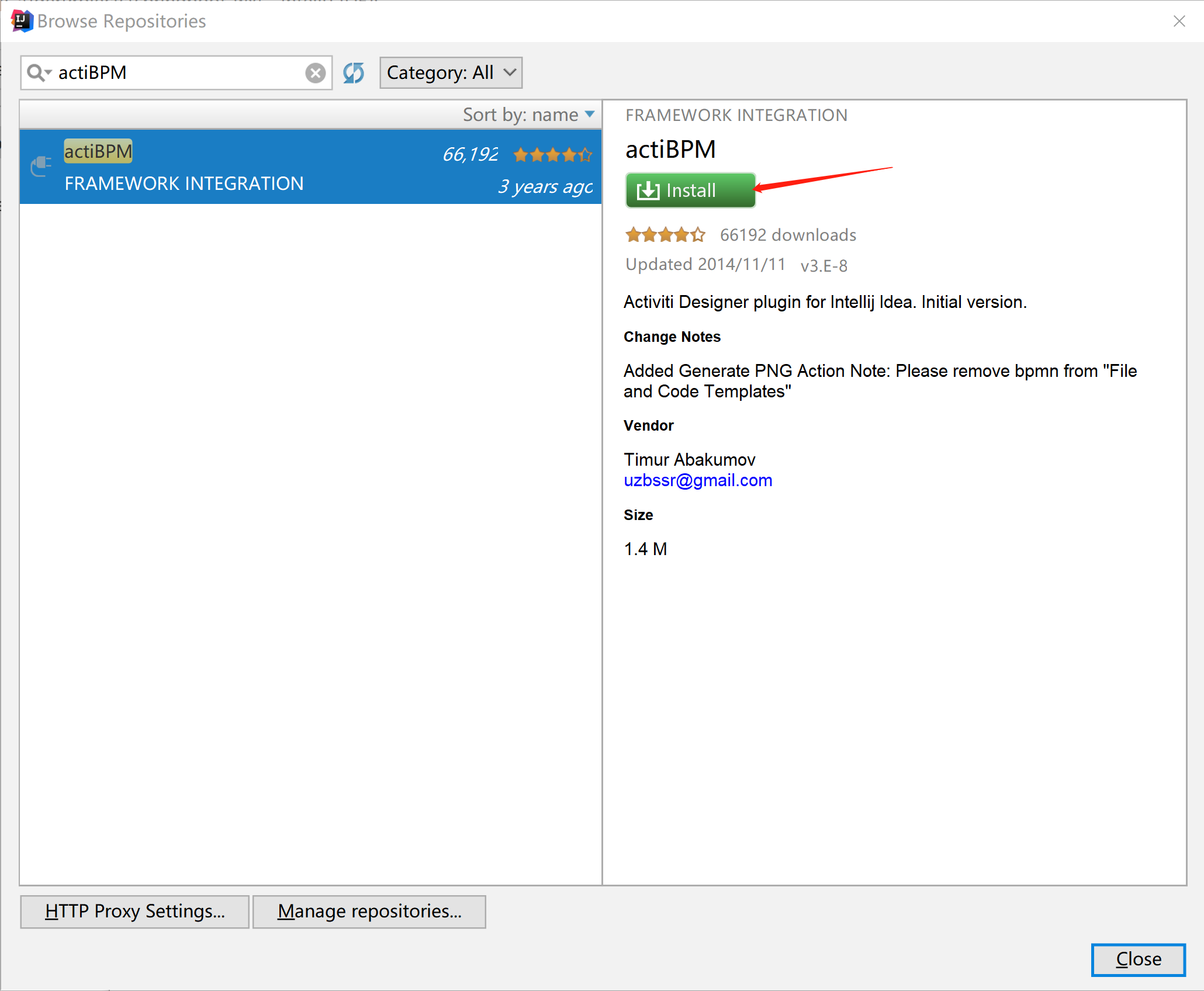

進入【Browse Repositories】窗口,選中左側的【actiBPM】,點擊右側的【Install】按鈕,開始安裝。

IDEA教程之Activiti插件圖文詳解

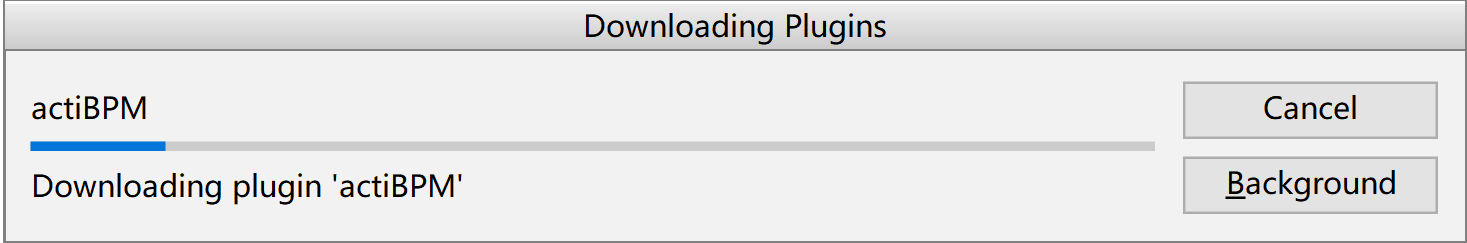

3.安裝進度

IDEA教程之Activiti插件圖文詳解

4.安裝完成

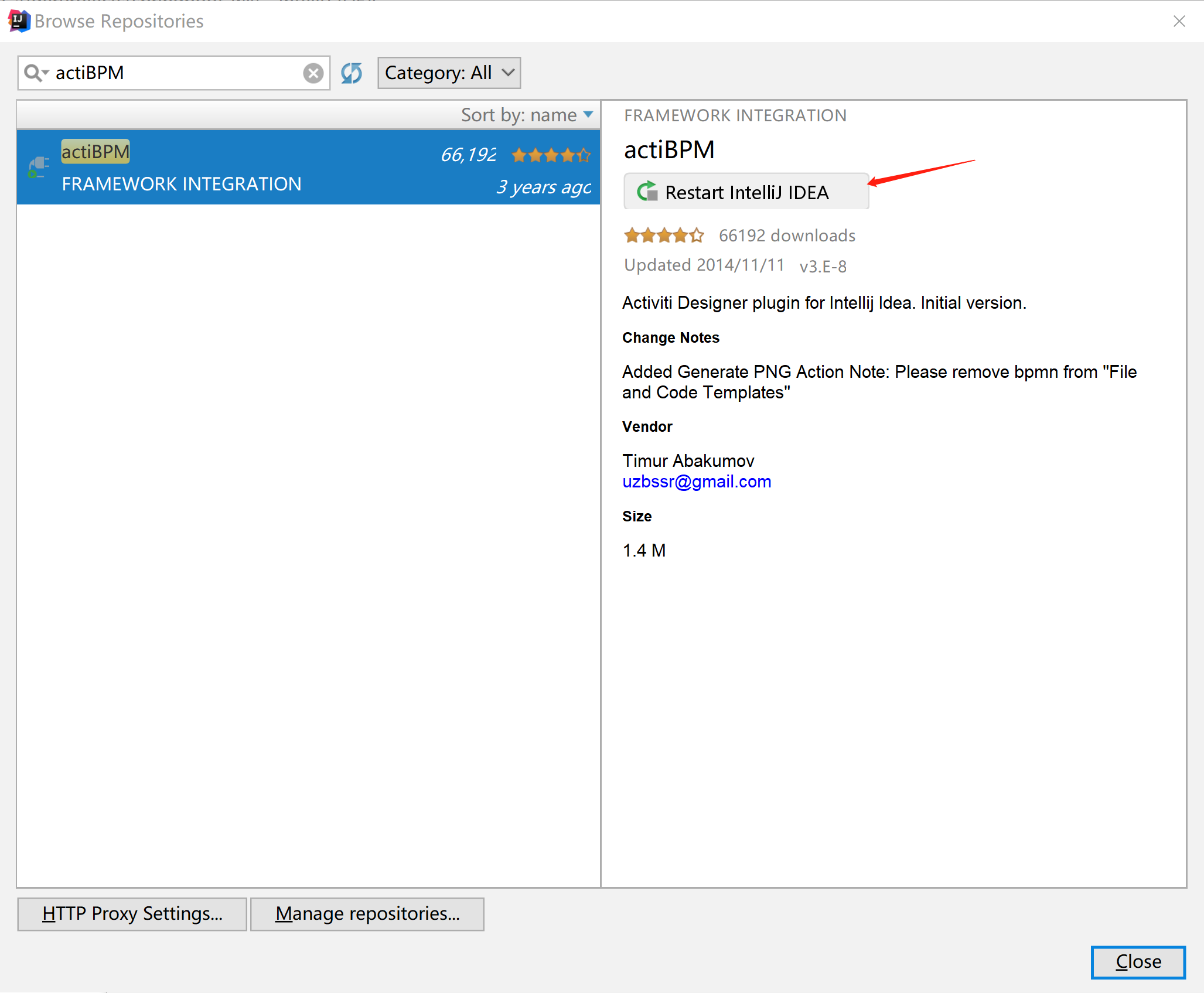

安裝完成后,會提示【Restart IntelliJ IDEA】,重啟IDEA即可完成安裝。

IDEA教程之Activiti插件圖文詳解

5.查看結果

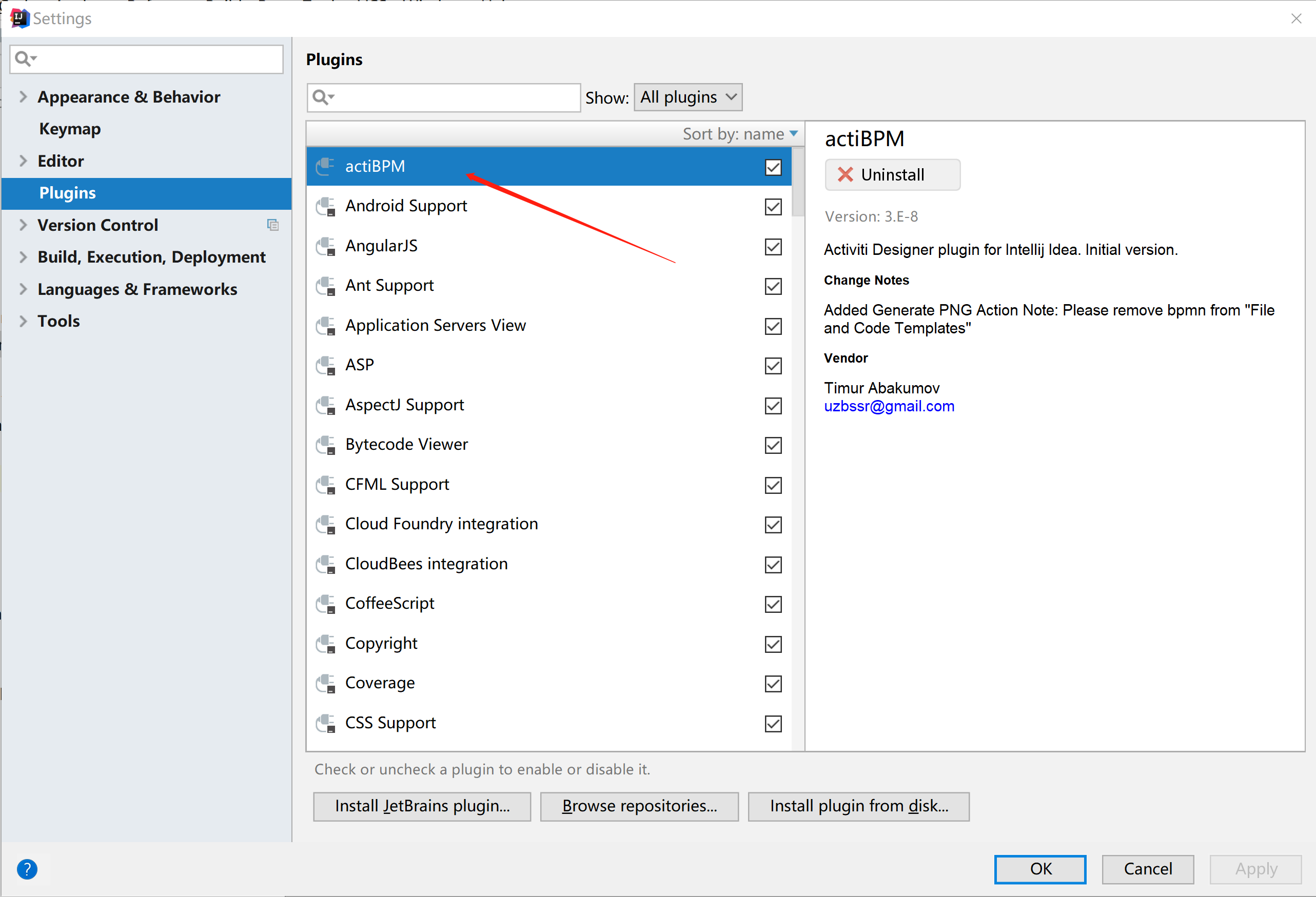

打開【Settings】窗口,在【Plugins】中可看到安裝的【actiBPM】插件,表示安裝成功。

IDEA教程之Activiti插件圖文詳解

二、使用Activiti1.創建BPMN文件

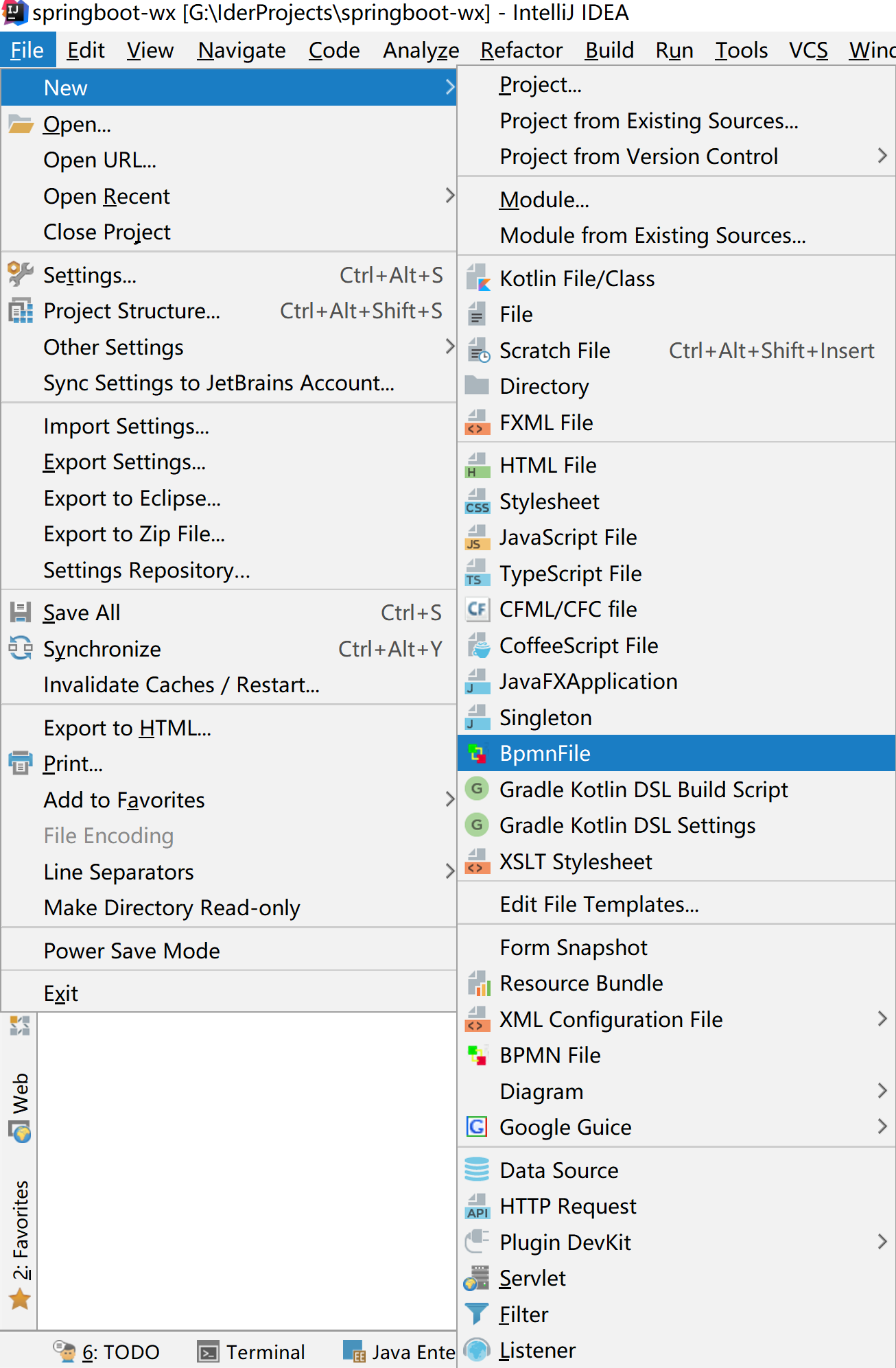

點擊菜單【File】-->【New】-->【BpmnFile】

IDEA教程之Activiti插件圖文詳解

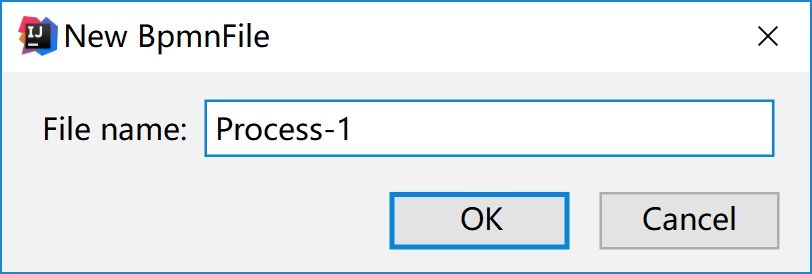

輸入文件名稱,點擊【OK】按鈕

IDEA教程之Activiti插件圖文詳解

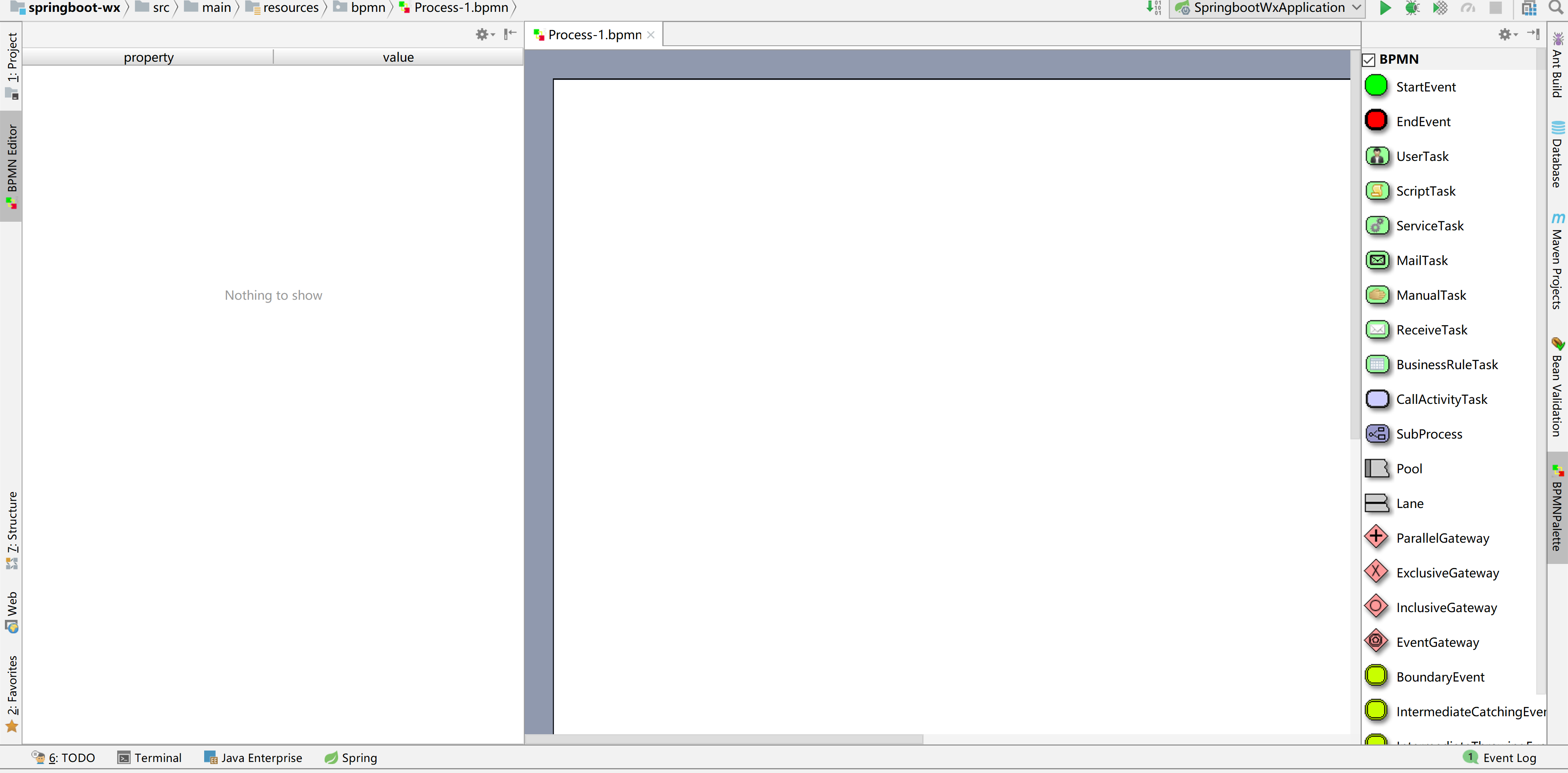

會出現如下繪制界面

IDEA教程之Activiti插件圖文詳解

2.繪制流程圖

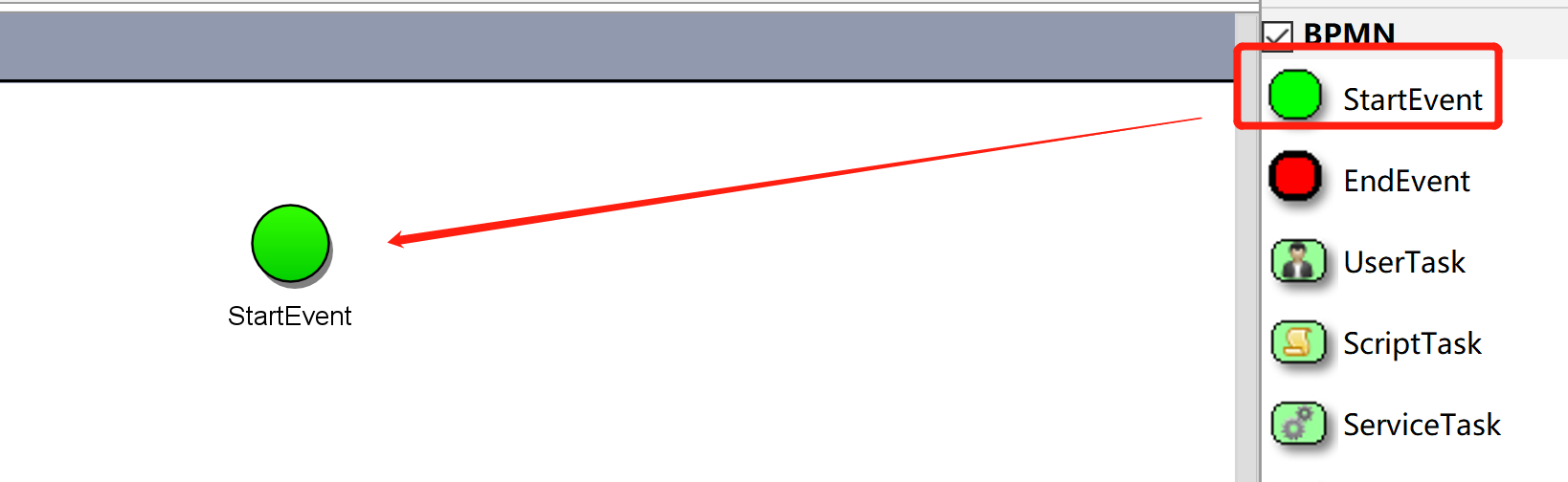

鼠標左鍵拖拽右側圖標,將其拖下左側界面上,同樣的方式再拖拽其他圖標

IDEA教程之Activiti插件圖文詳解

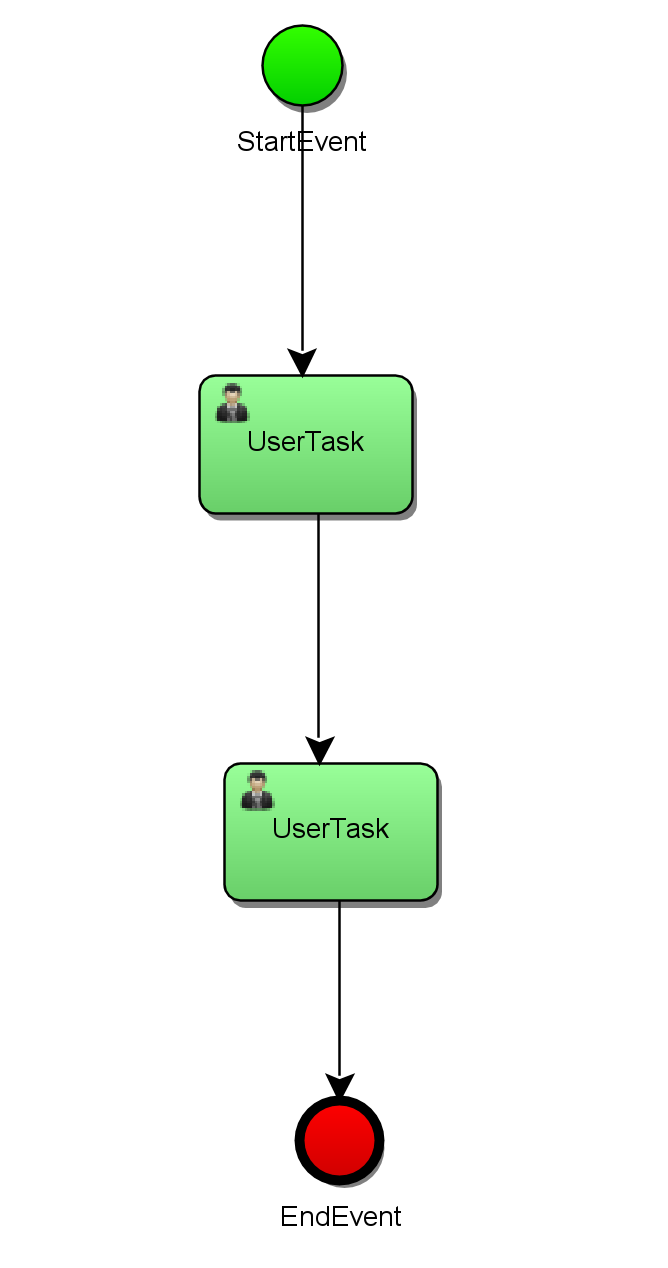

鼠標移至圖標的中心會變成黑白色扇形,拖拽到另一圖標,即可連接

IDEA教程之Activiti插件圖文詳解

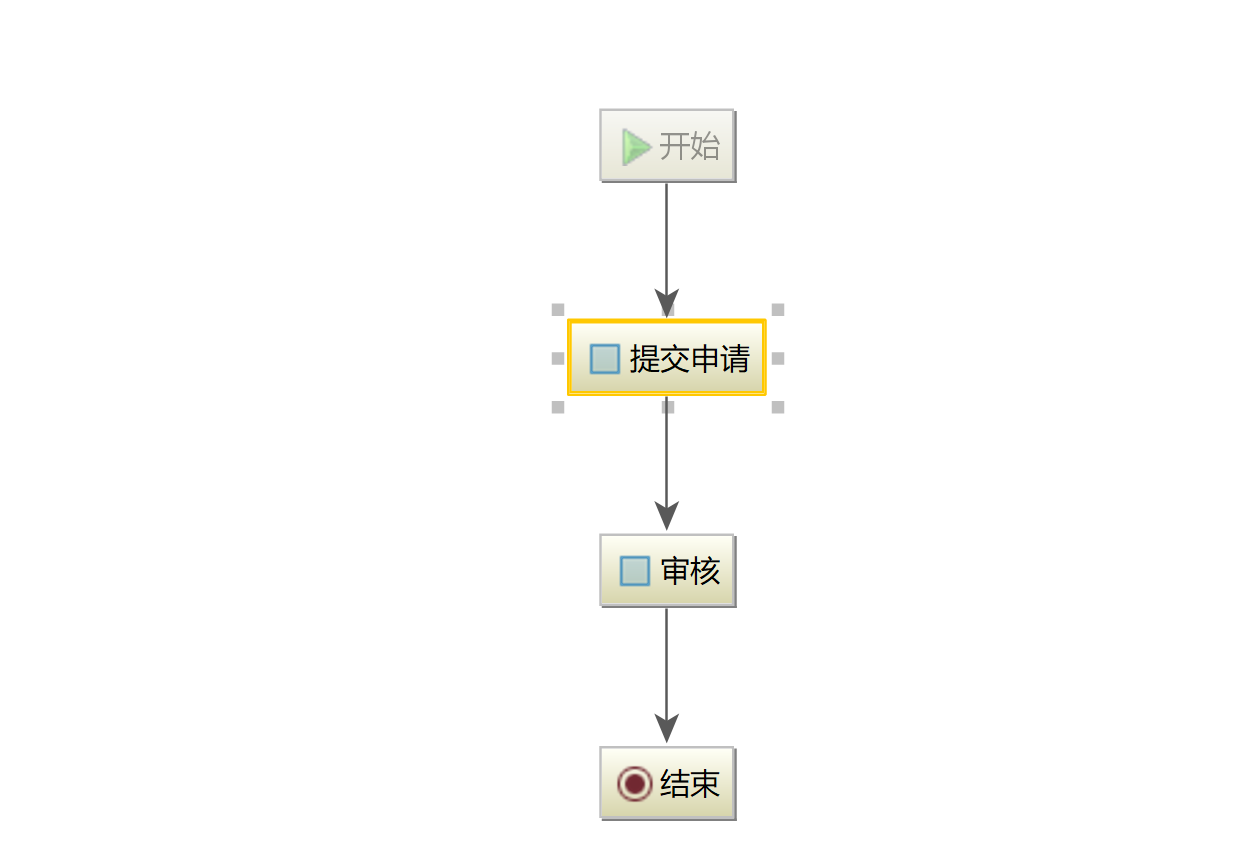

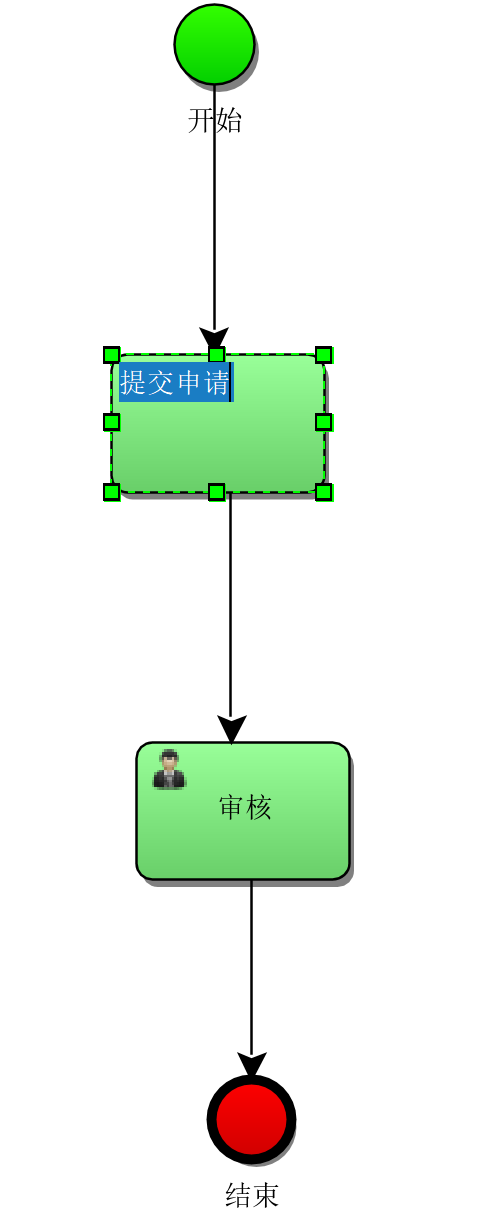

雙擊圖標,可修改名稱

IDEA教程之Activiti插件圖文詳解

3.導出圖片

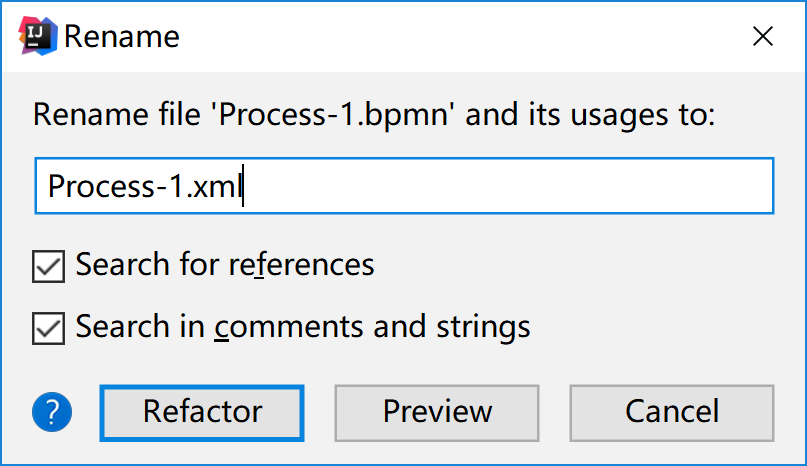

右擊bpmn文件,選擇【Refactor】-->【Rename】,修改其擴展名為.xml,點擊【Refactor】

IDEA教程之Activiti插件圖文詳解

接著右擊此xml文件,選擇【Diagrams】-->【Show BPMN 2.0 Diagrams...】,打開如下界面

IDEA教程之Activiti插件圖文詳解

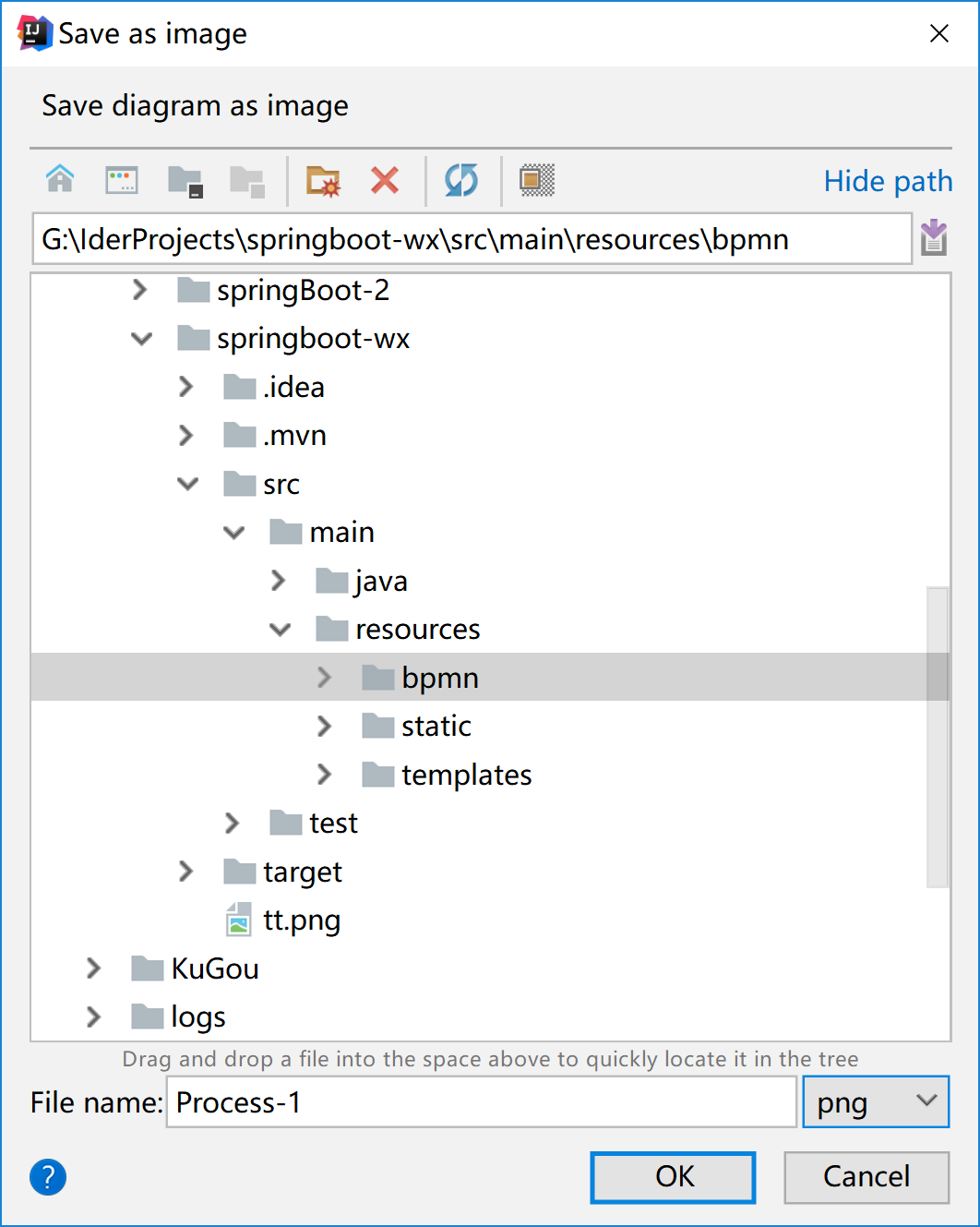

點擊上圖中【Export to file】圖標,彈出【Save as image】窗口,點擊【OK】即可導出png圖片

IDEA教程之Activiti插件圖文詳解

4.解決中文亂碼問題

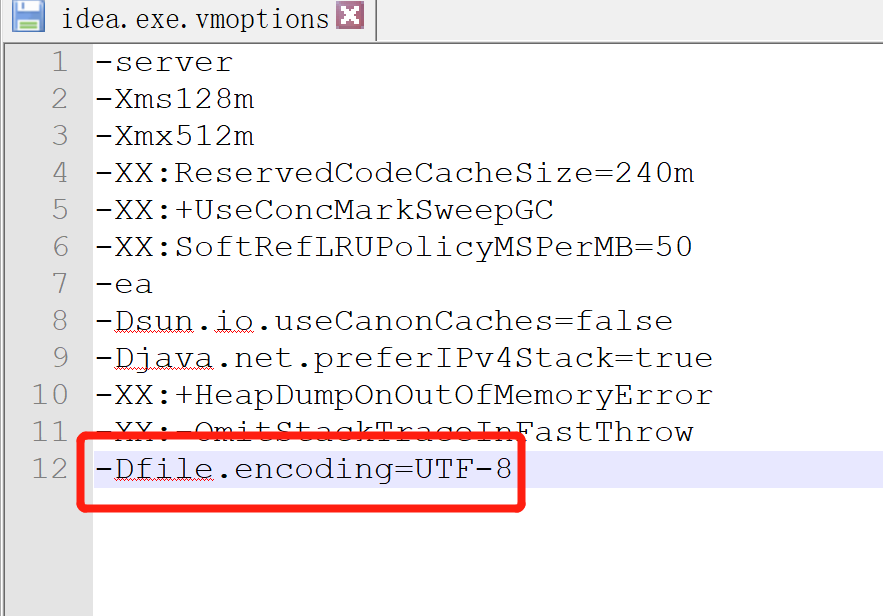

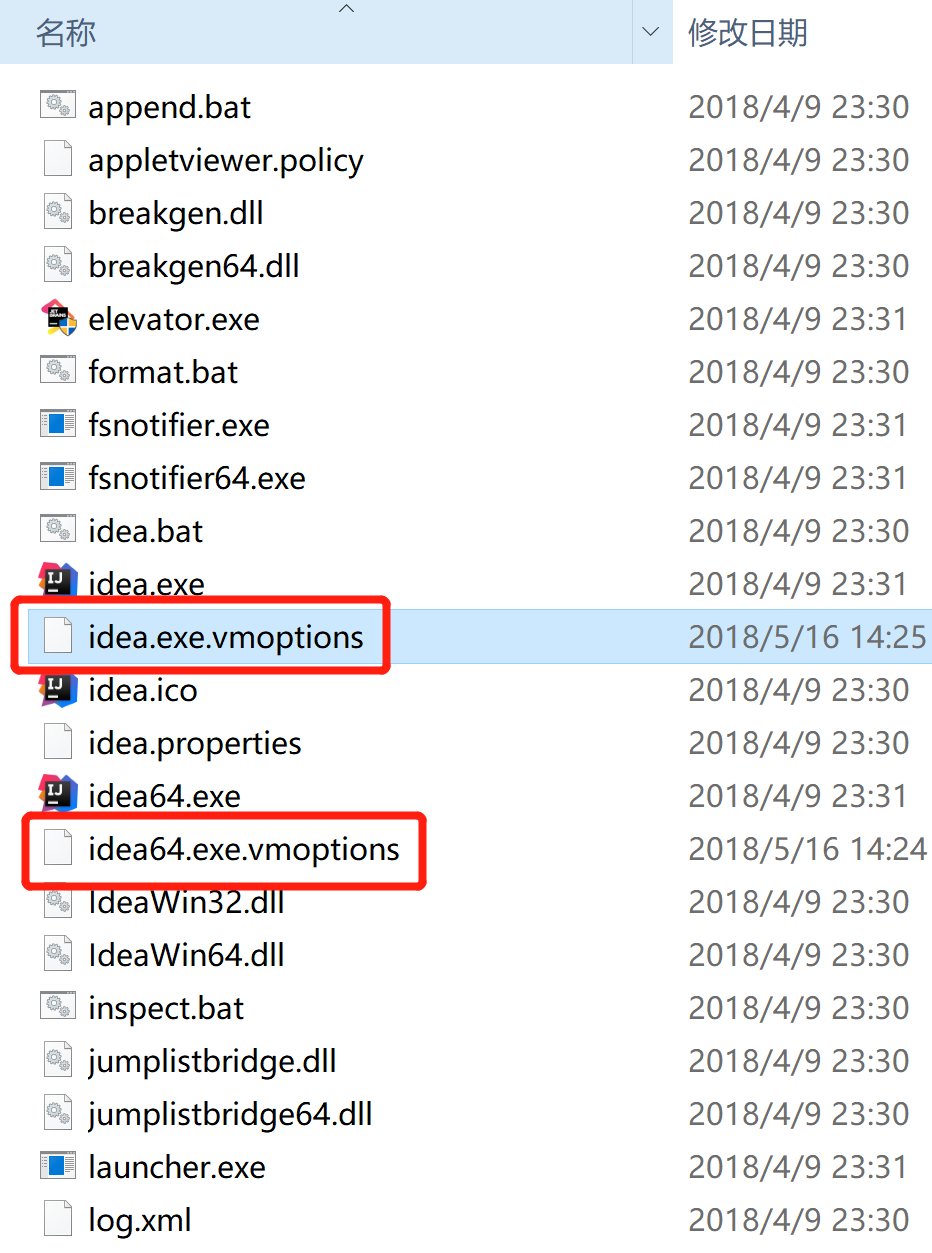

在IDEA的安裝目錄,在下面兩個文件中加上-Dfile.encoding=UTF-8

IDEA教程之Activiti插件圖文詳解

IDEA教程之Activiti插件圖文詳解

重啟IDEA,亂碼問題解決

IDEA教程之Activiti插件圖文詳解

最新idea2020安裝部署超詳細教程

懂得懂的

2020.3

2020.2.4

2020.2.3

2020.2.2

20.2.1

2019.3

2018.3

最新2020永久

到此這篇關于IDEA教程之Activiti插件圖文詳解的文章就介紹到這了,更多相關IDEA Activiti插件內容請搜索好吧啦網以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持好吧啦網!
