IDEA怎么生成UML類圖的實現

瀏覽:46日期:2024-08-14 14:36:23

最近在開發的過程當中,對于已有的代碼,想將相關類繪制成UML類圖,雖然現在有很多UML類圖的優秀軟件,比如ProcessOn(可視化編輯)、draw.io(可視化編輯)、PlantUML(代碼生成),其實看到這里我就想IDEA中有沒有像PlantUML一樣的自動生成的插件,本著懷疑的態度百度了一下,果然IDEA還是很強大的,這個插件都是自帶的,接下稍微講述如何利用IDEA生成UML類圖的教程。

說之前先說一下Diagram這個單詞,意思是圖表; 示意圖; 圖解; [數] 線圖的意思。

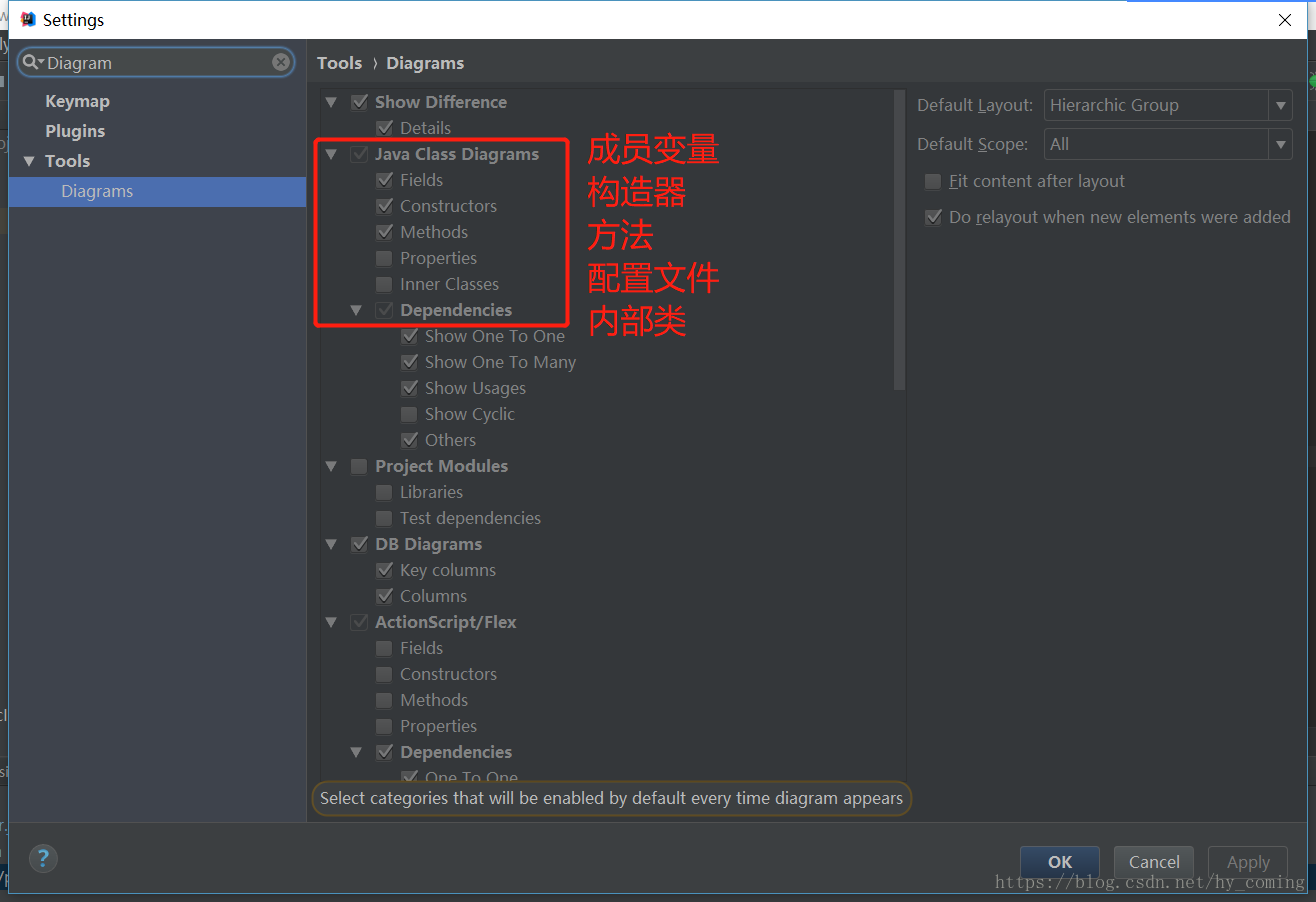

打開設置 File->Setting或windows下按Ctrl+Alt+S 在搜索框中輸入Diagram,如下圖:

IDEA怎么生成UML類圖的實現

如上所示,我們主要關心的只有Java Class Diagrams下面的幾個單選框,分別對應紅字部分,一般的UML類圖只需要知道成員變量、構造器和方法(前面三個),其他的隨意,設置好了之后我們就來演示一下,

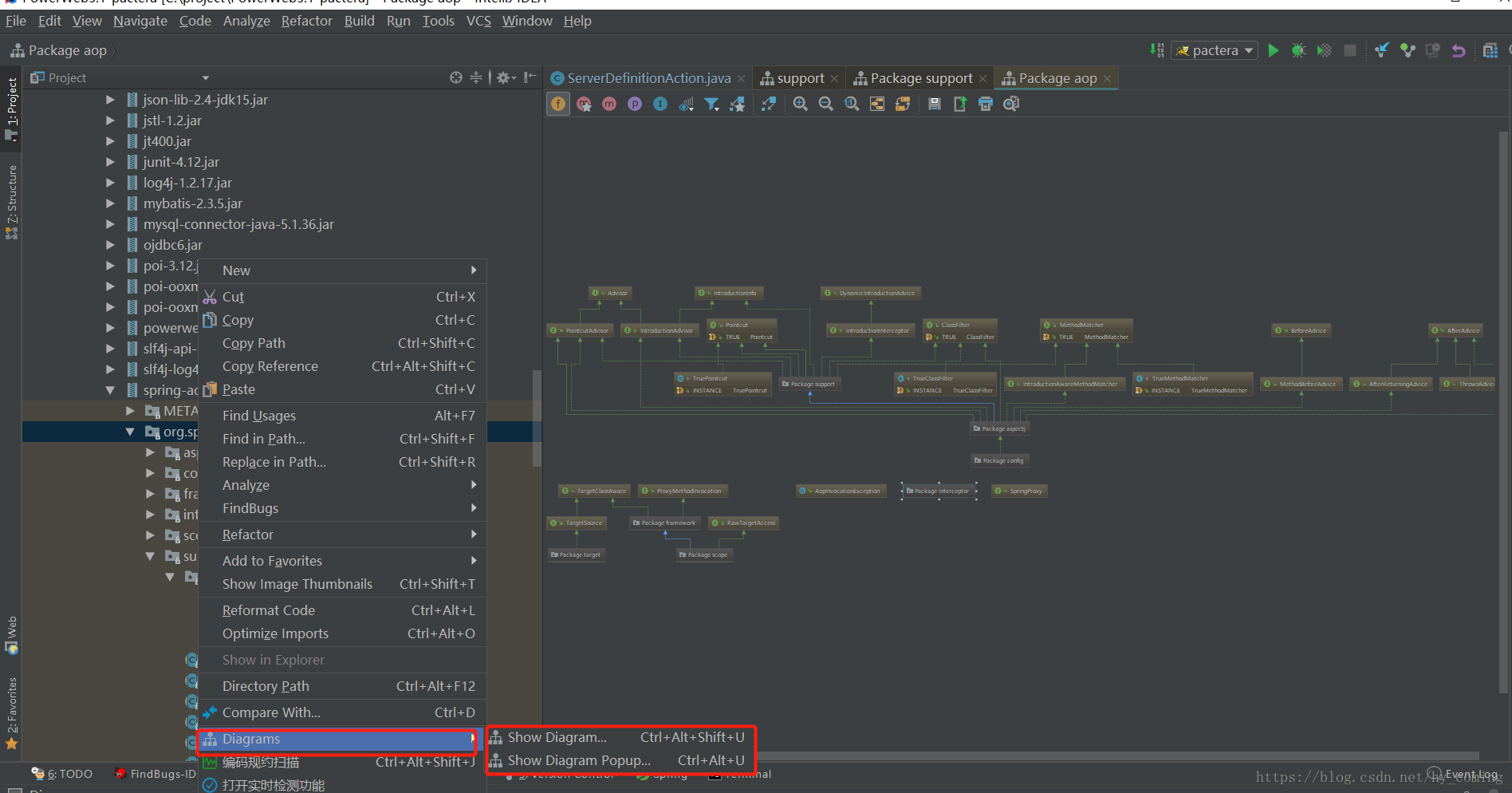

選擇需要的類文件,在編輯器中打開它 按Ctrl + Shift + Alt + U或Ctrl + Alt + U或右鍵選擇,生成類Uml關聯圖,如下圖:

IDEA怎么生成UML類圖的實現

IDEA怎么生成UML類圖的實現

IDEA怎么生成UML類圖的實現

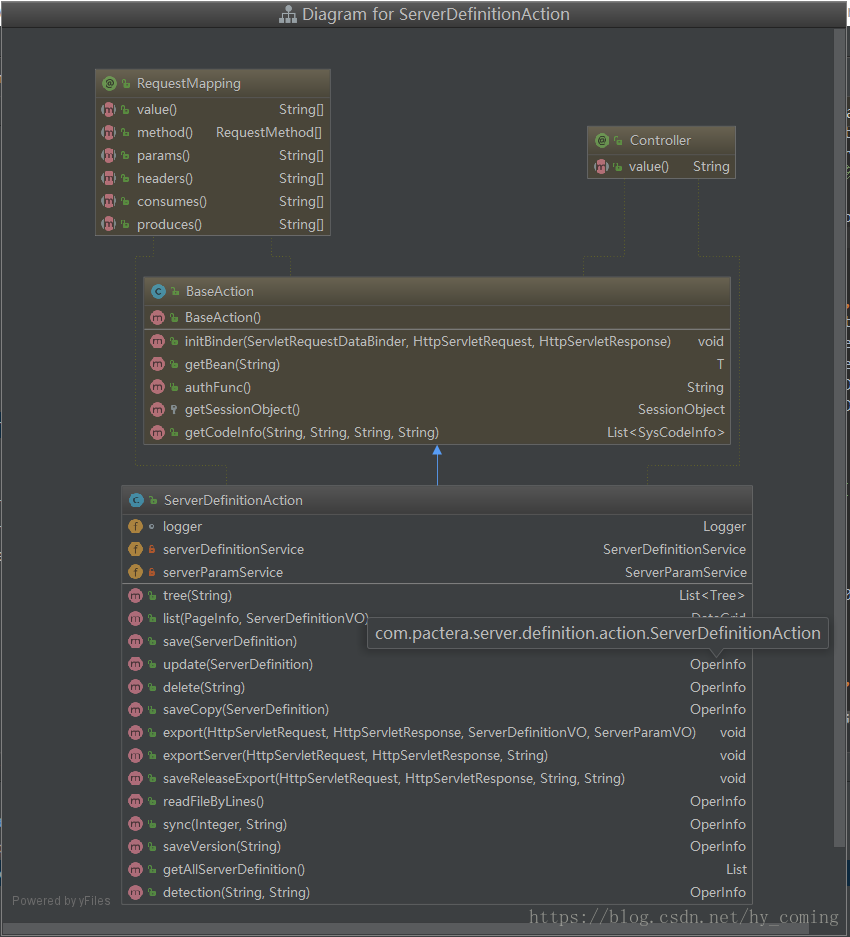

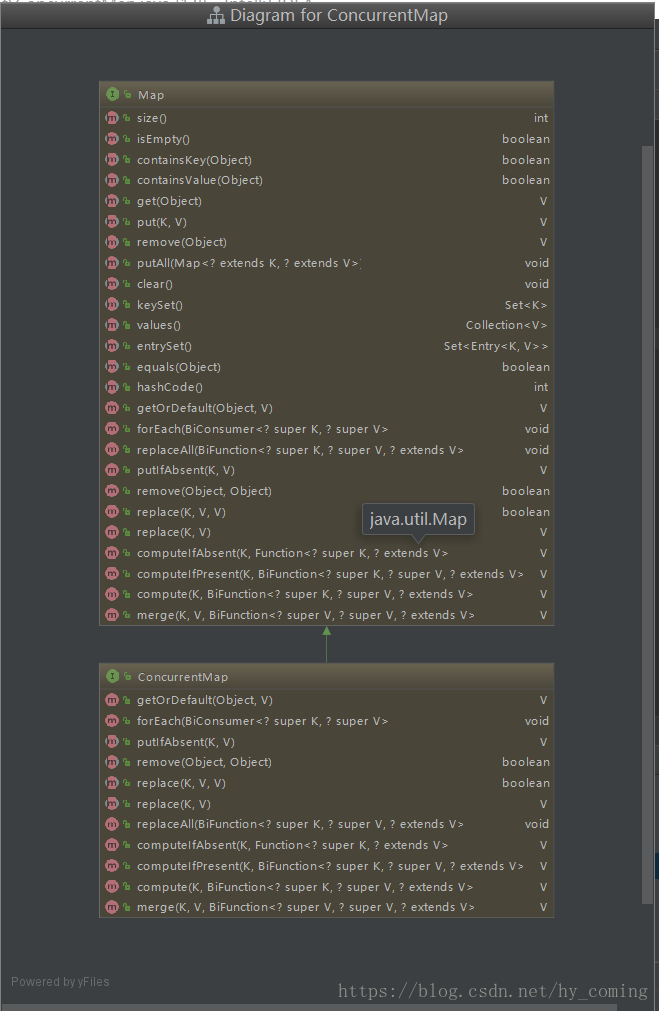

上面的是類的UML圖,下面的support包的UML圖:

IDEA怎么生成UML類圖的實現

局限性:雖然這個很是方便,但是也有他自己的局限性,首先這個功能只能是根據類來自動生成的,所以對于設計類的時候就不行了,還是需要正規的UML圖軟件,還有就是對于專業的UML軟件來說,這種自動生成的東西可能表達并不是非常的準確直觀,特別是對于UML圖有嚴格要求的人來說,顯得格外重要。

到此這篇關于IDEA怎么生成UML類圖的實現的文章就介紹到這了,更多相關IDEA 生成UML類圖內容請搜索好吧啦網以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持好吧啦網!
