Visio2010繪制事件圖

瀏覽:142日期:2023-11-02 18:54:57
為什么要繪制事件圖?

如何在Visio2010繪制事件圖,對程序員來說,我們需要知道一個事件(或者一個函數)需要由什么驅動(或者由什么對象傳遞參數進來),處理后的結果要給誰(比如返回結果給一個對象,或者數據庫的增刪改)。事件圖就是描述一個事件的上下文的數據流圖。事件圖中明確地指出輸入來源和輸出來源。如何在Visio2010繪制事件圖請看下文.

如何用Visio2010繪制事件圖?

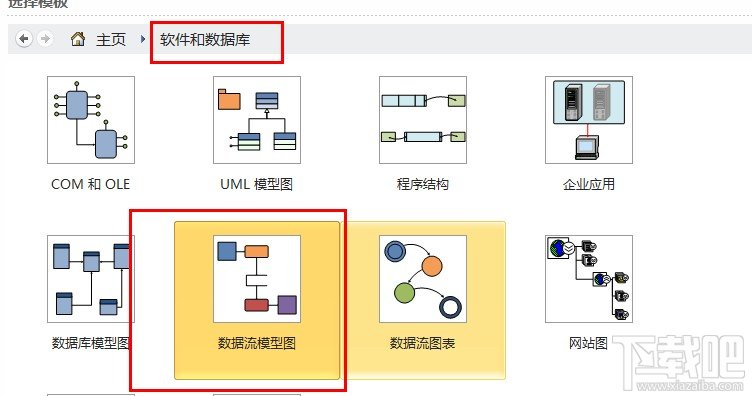

1、因為事件圖本質上是數據流圖中的一種。所以選擇數據流模型圖。

Visio2010繪制事件圖

2、因為所涉及到的概念跟數據流上下文圖一樣

創建事件圖

下面以團購系統的購物子系統為例進行講解。

Visio2010繪制事件圖

因為要跟數據庫打交道,數據庫中的表名。因為類圖太大,對我們的分析過程也沒有什么太大的幫助,這里就不放上類圖了。

用戶信息表UserInfo:存儲用戶的基本信息和對應的用戶類型。

訂單供應商對應表SaleList:對應供應商和他的訂單。

權限表:Authority

訂單表PurchaseRecords:主要記錄一個訂單中的商品和購買用戶,訂單的相關信息。

商品表GoodInfo:主要記錄商品的相關信息。

評價表Comment:主要記錄一件商品中對應的評論。

開始創建事件圖。步驟

1、區分內部和外部

2、事件需要響應什么對象的請求

3、事件必須輸出什么結果和目的地

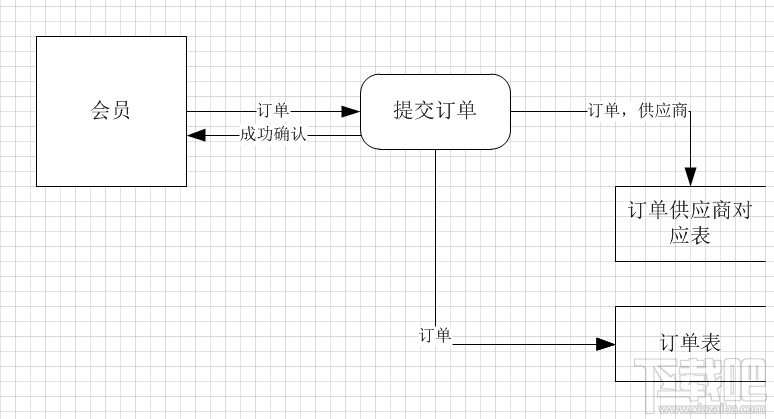

下面就是我們做出的事件圖。(因為比較簡單,這里只給出步驟,不進行步驟的分解。)這是提交訂單的事件圖。

Visio2010繪制事件圖

可以看出事件圖和上下文數據流圖還是相似的。

但是,上下文數據流圖針對的是整個系統,外部代理是跟整個系統打交道的會員,供應商等。

事件圖針對的是某一個事件,外部代理是跟這個事件有關的人或系統內部的對象。

另外,事件圖更加細致,已經細化到要跟系統內的某個對象,數據庫中的某一張表打交道的程度了。
