V形閉環支架用SolidWorks畫的教程

瀏覽:122日期:2023-11-15 18:40:50
下面給大家介紹的是V形閉環支架用SolidWorks畫的教程,具體操作步驟如下:

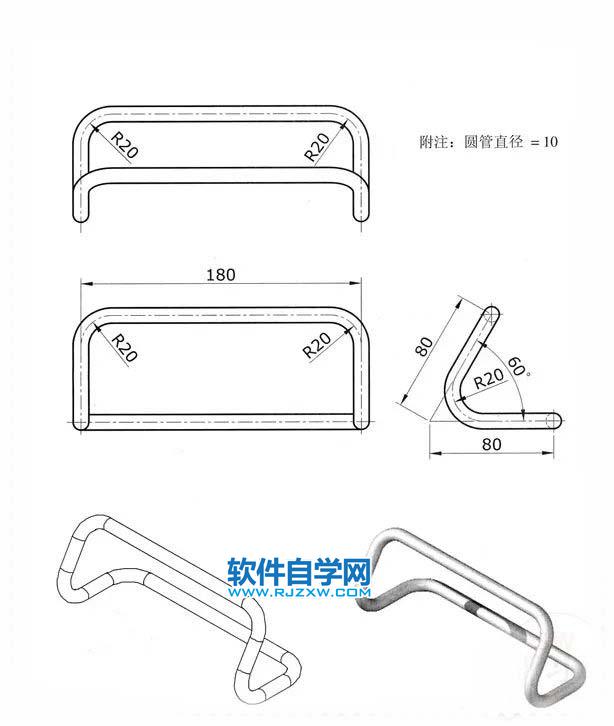

尺寸圖:

V形閉環支架用SolidWorks畫的教程

方法一

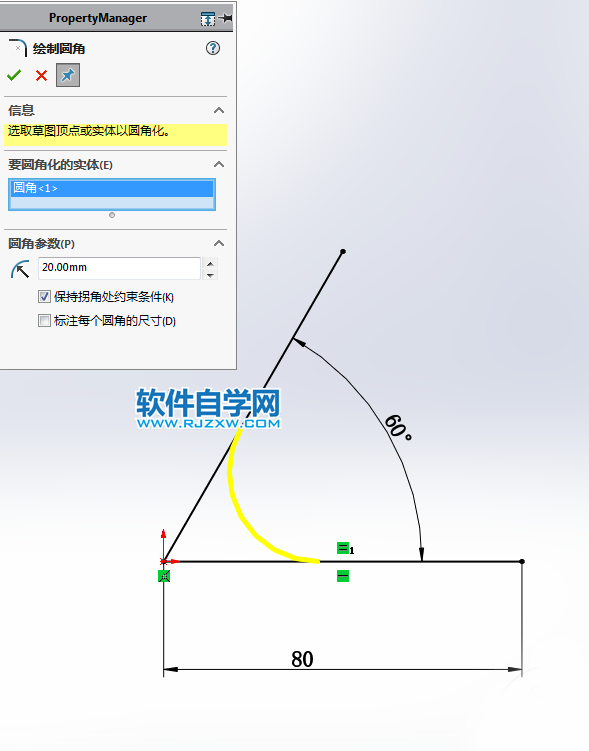

1.在【前視基準面】畫草圖,添加相等幾何關系,圓角:20 。

V形閉環支架用SolidWorks畫的教程

2.【曲面拉伸】兩側對稱:180 。

V形閉環支架用SolidWorks畫的教程

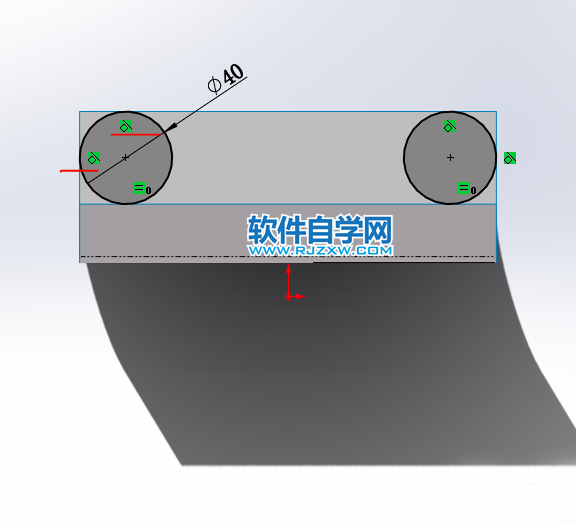

3.在【上視基準面】畫圓,添加相切、相等幾何關系。

V形閉環支架用SolidWorks畫的教程

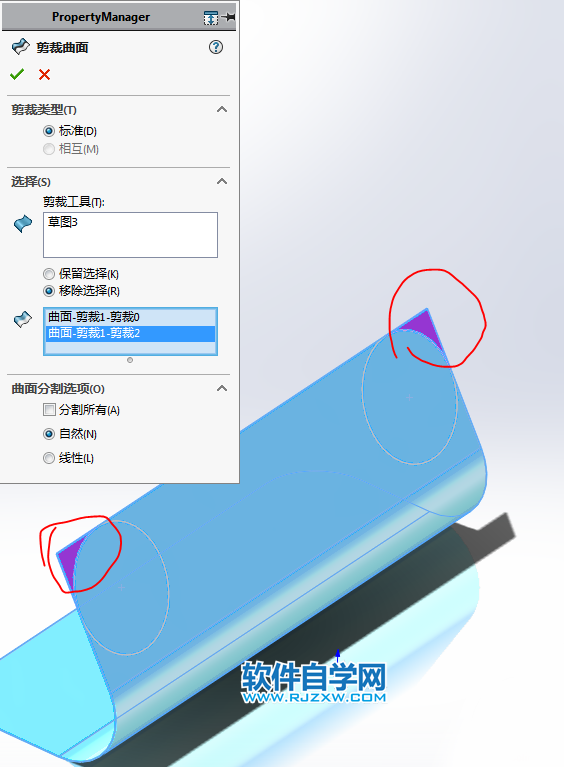

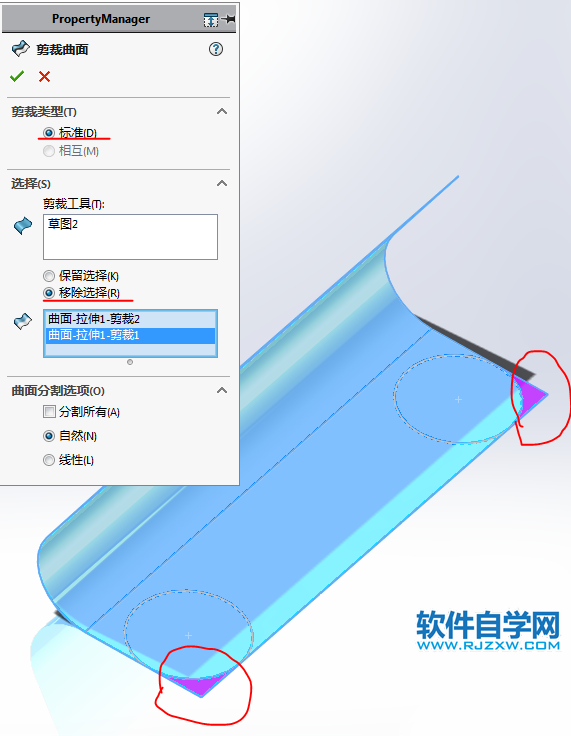

4.【曲面剪裁】移除選擇:兩個紫色面。

V形閉環支架用SolidWorks畫的教程

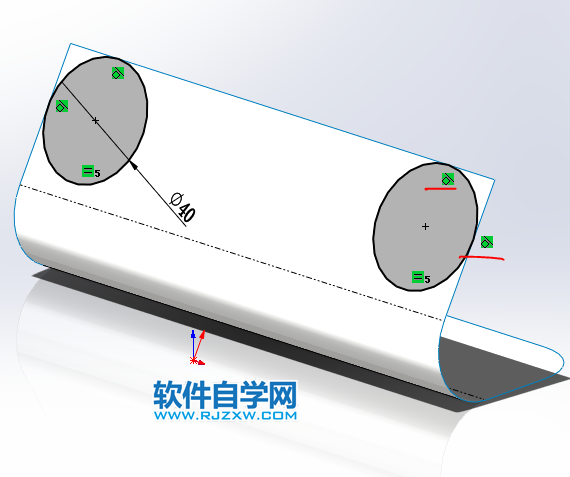

5.在斜面上畫圓。

V形閉環支架用SolidWorks畫的教程

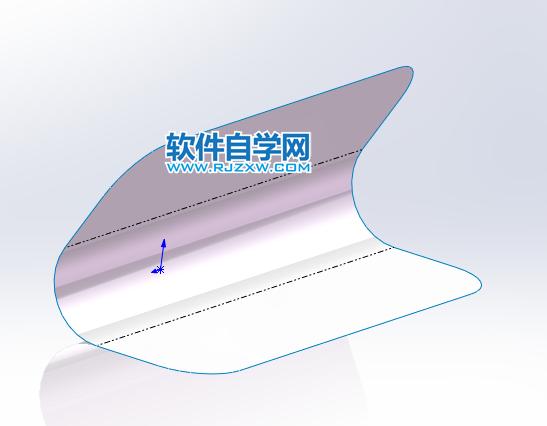

6.【曲面剪裁】。

V形閉環支架用SolidWorks畫的教程V形閉環支架用SolidWorks畫的教程

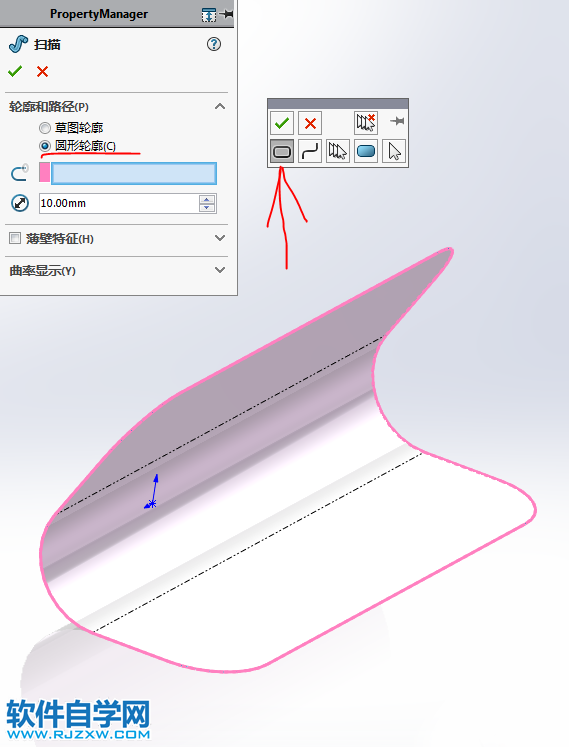

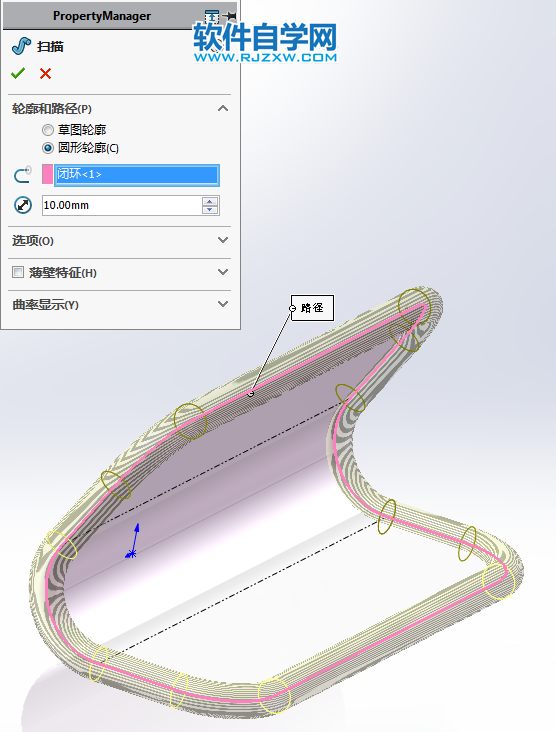

7.【掃描】圓形輪廓,直徑:10 ,路徑:右鍵——SelectionManager——閉環。

V形閉環支架用SolidWorks畫的教程V形閉環支架用SolidWorks畫的教程

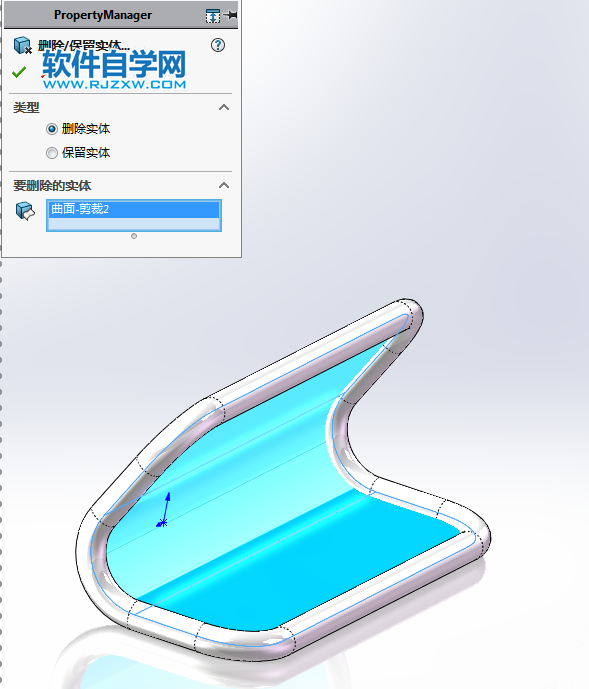

8.【刪除/保留實體】刪除拉伸面。

V形閉環支架用SolidWorks畫的教程方法二

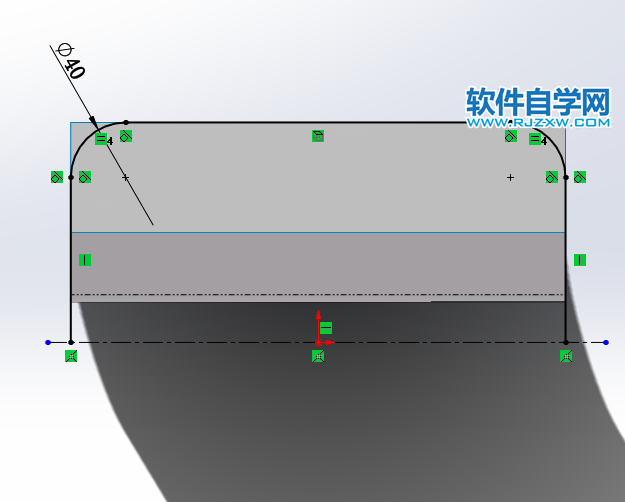

1.回到第三步,在【上視基準面】畫草圖。

V形閉環支架用SolidWorks畫的教程

2.【曲面旋轉】90度 。

V形閉環支架用SolidWorks畫的教程

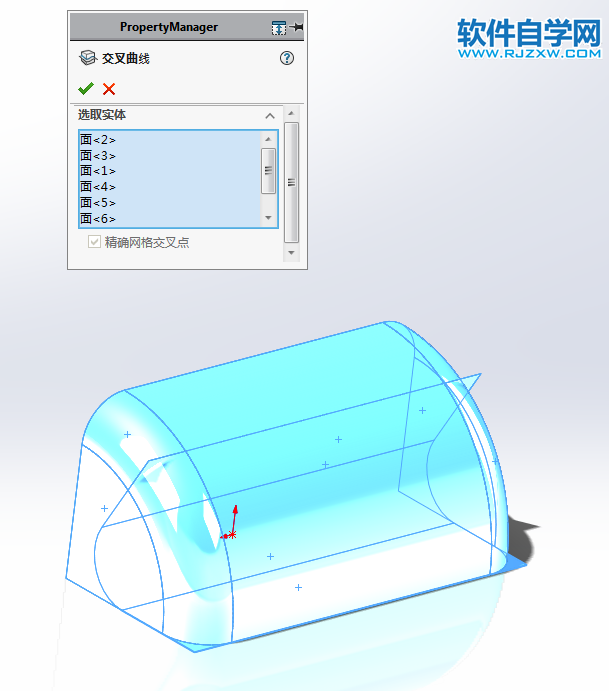

3.【交叉曲線】。

V形閉環支架用SolidWorks畫的教程

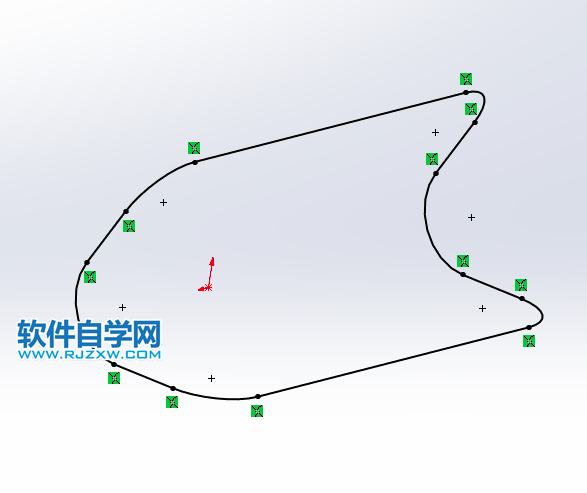

3-1.隱藏曲面后。

V形閉環支架用SolidWorks畫的教程

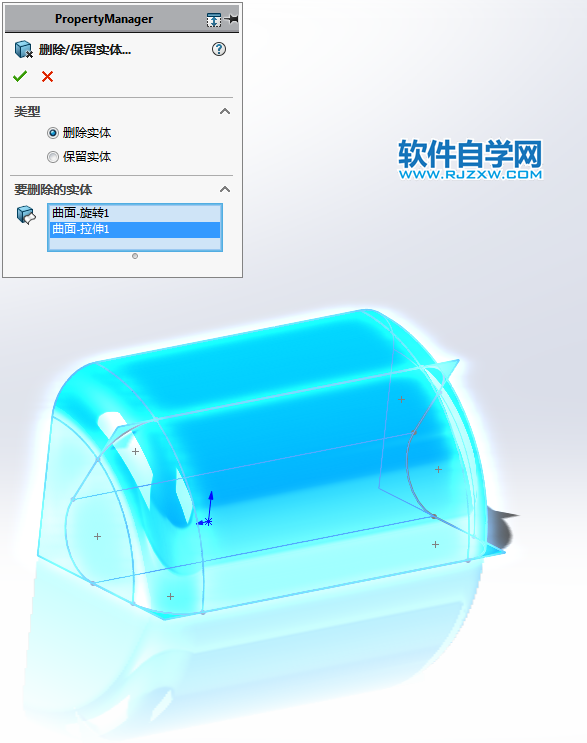

4.【刪除/保留實體】。

V形閉環支架用SolidWorks畫的教程

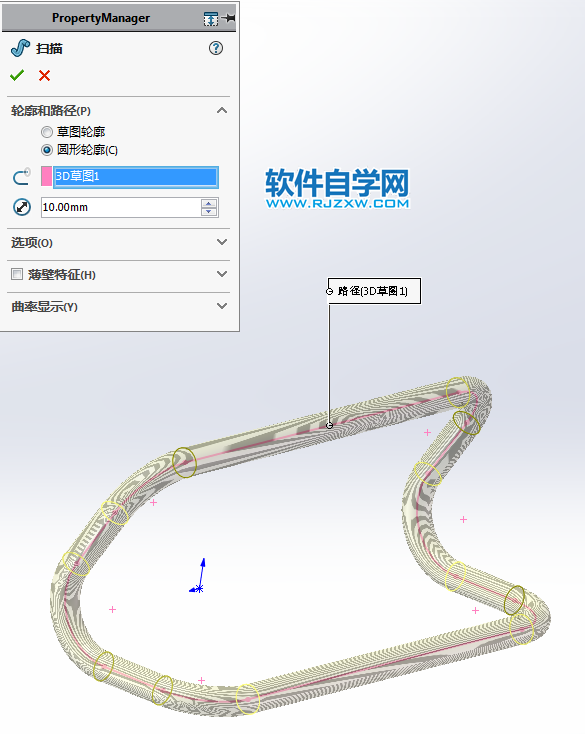

5.【掃描】。

V形閉環支架用SolidWorks畫的教程

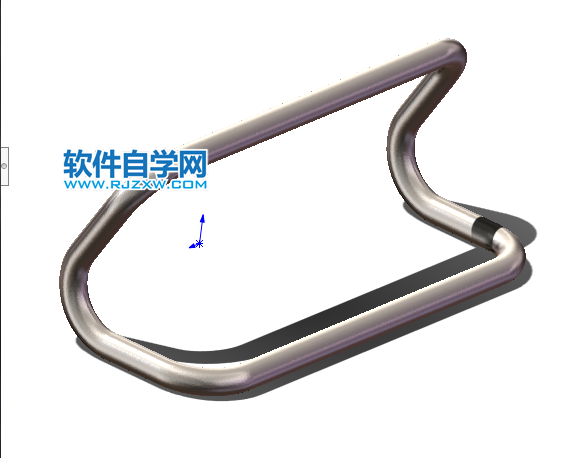

6.完成。

V形閉環支架用SolidWorks畫的教程以上就是V形閉環支架用SolidWorks畫的教程,希望大家喜歡,請繼續關注好吧啦網。
