solidworks創建包覆特征

瀏覽:198日期:2023-11-16 09:30:30
下面給大家介紹的是solidworks創建包覆特征,具體操作步驟如下:

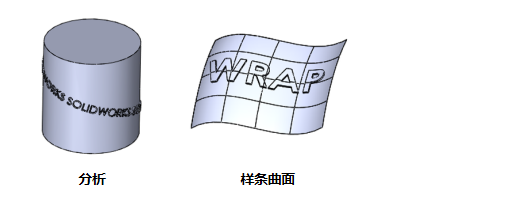

您可在兩個方法之間選擇以創建包覆特征。1、分析方法將草圖包覆至平面或非平面。 您可從圓柱、圓錐或拉伸的模型生成一平面。 您也可選擇一平面輪廓來添加多個閉合的樣條曲線草圖。

2、草圖基準面必須與面相切,從而使面法向和草圖法向在最近點并行。3、樣條曲面則可以在任何面類型上包覆草圖。 該方法的限制是無法沿模型進行包覆。solidworks創建包覆特征

4、兩種方法均支持草圖重用。一、要使用分析方法創建包覆特征:

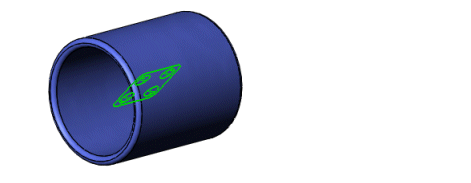

1、在 FeatureManager 設計樹中選取您想包覆的草圖。 包覆的草圖只可包含多個閉合輪廓。您不能從包含有任何開放性輪廓的草圖生成包覆特征。

solidworks創建包覆特征

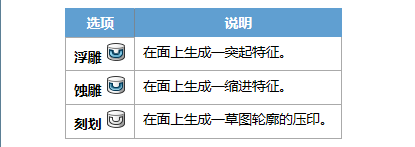

(1)、單擊特征工具欄上的包覆,或單擊插入 > 特征 > 包覆。(2)、在 PropertyManager 中的包覆類型下:選擇一選項:

solidworks創建包覆特征

(3)、在包覆方法下,選擇分析。

(4)、在圖形區域的包覆參數下,為 包覆草圖的面 選擇非平面。

(5)、為厚度 設定一數值。

(6)、如果必要選擇反向。

solidworks創建包覆特征

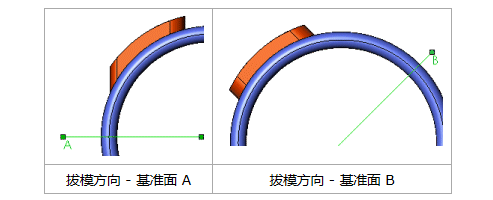

(7)、如果您選擇 浮雕 或 蝕雕,您可以選擇直線、線性邊線或平面來設置 拔模方向。 對于直線或線性邊線,拔模方向是選定實體的方向。 對于基準面,拔模方向與基準面正交。

solidworks創建包覆特征

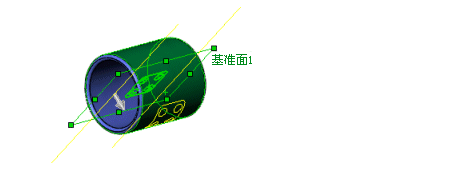

(8)、要包覆與草圖基準面正交的草圖,將拔模方向保留為空。

solidworks創建包覆特征

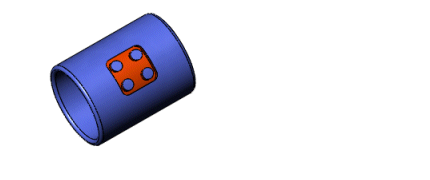

(9)、單擊確定。

solidworks創建包覆特征

以上就是solidworks創建包覆特征,希望大家喜歡,請繼續關注好吧啦網。
