下面給大家介紹的是solidworks方管折彎怎么畫的方法與步驟，希望能幫助到大家！

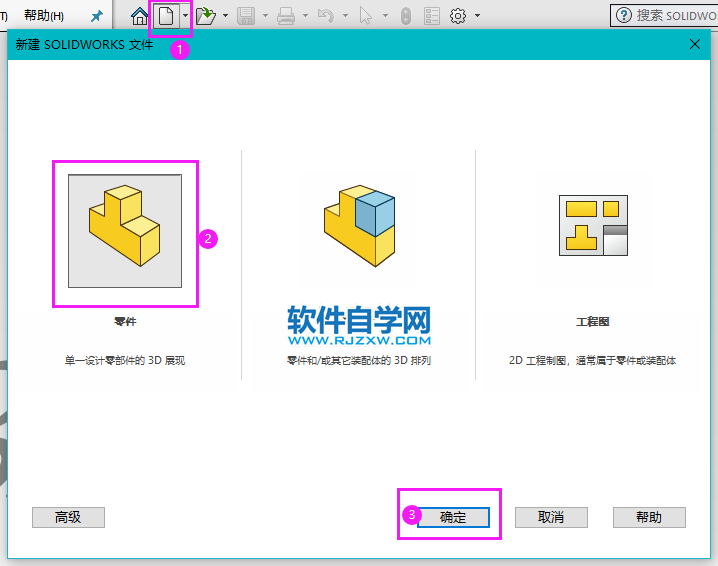

1、打開solidworks軟件，點擊新建圖標，點擊零件菜單，點擊確定。

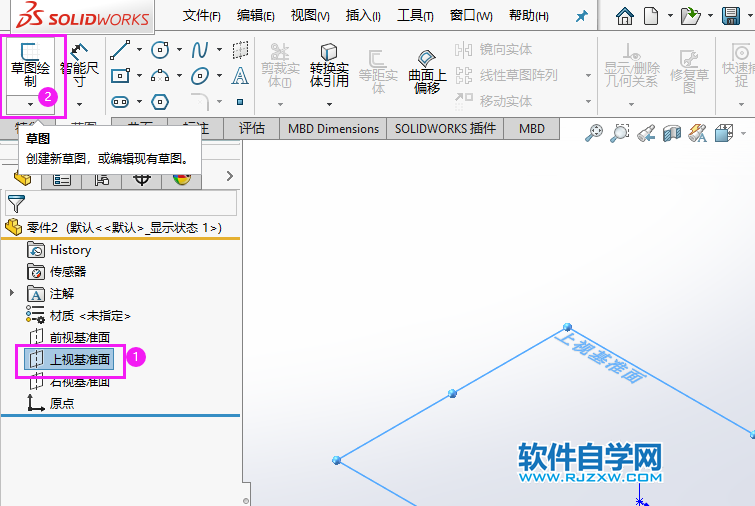

2、點擊上視基準面，點擊草圖繪制。效果如下：

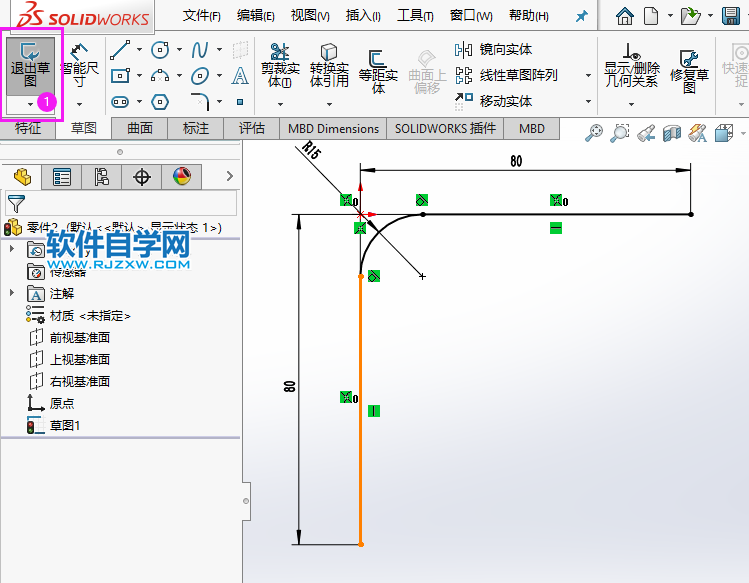

3、繪制下面的草圖路徑出來，尺寸如下圖，然后點擊退出草圖。

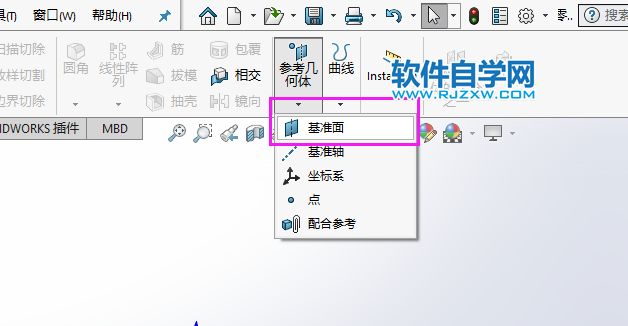

4、點擊參考幾何體。點擊基準面。

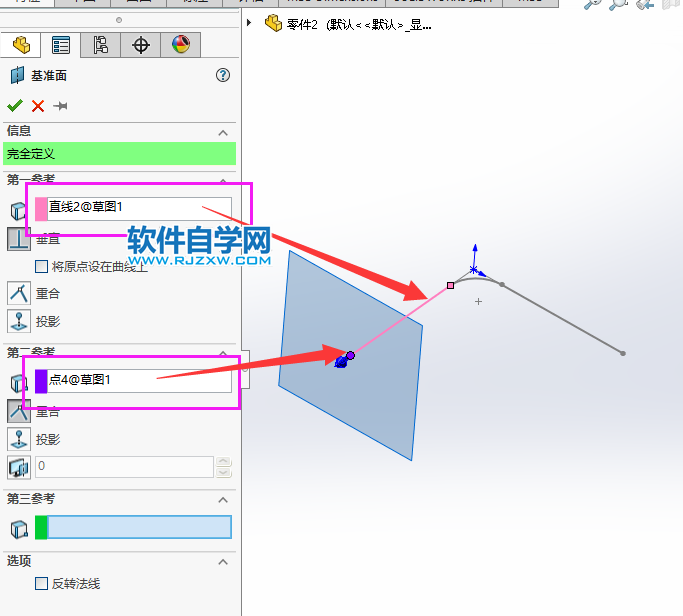

5、第一參考，選擇直線2的草圖線。第二參考，選擇直線2的端點。

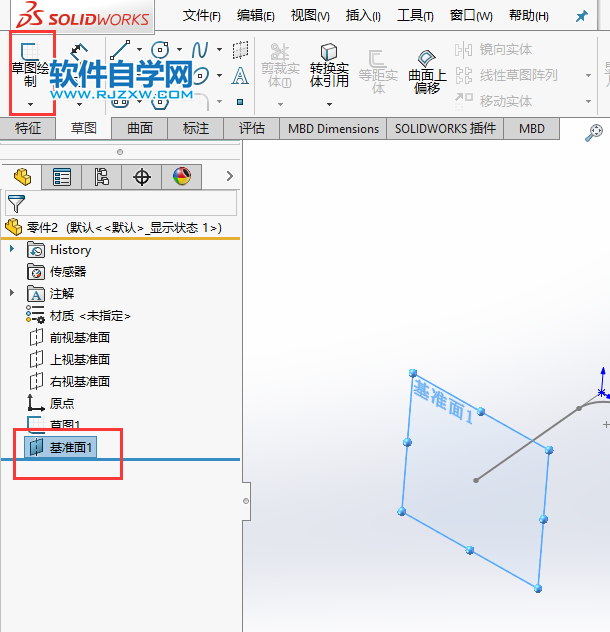

6、基準面創建好后，選中點擊草圖繪制。

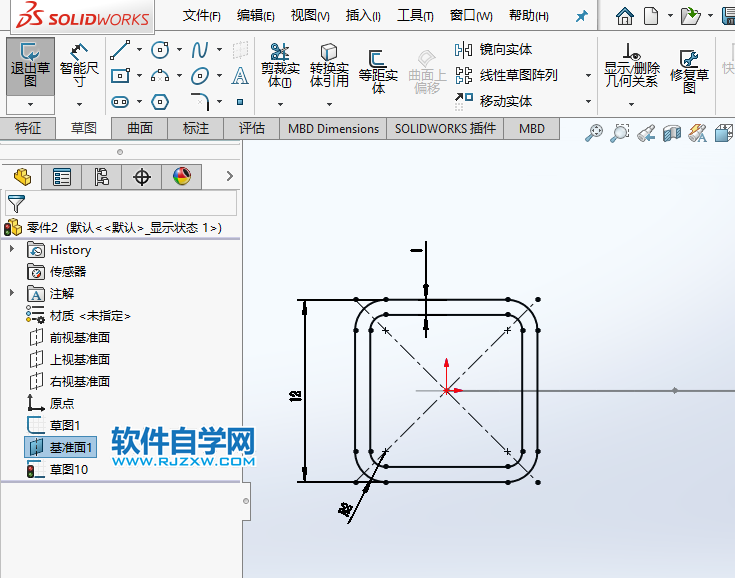

7、然后在基準面上，繪制下面的正方形出來，效果如下：

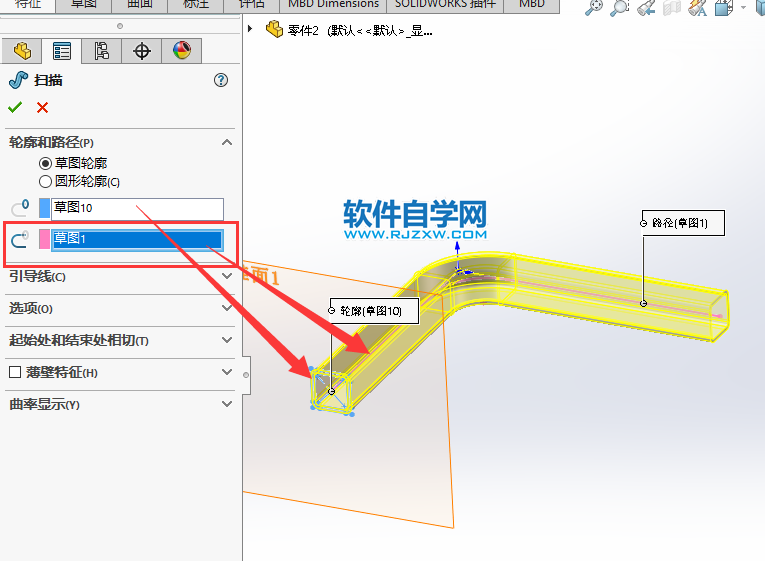

8、點擊特征的掃描，選草圖輪廓，截圖選正方形草圖。路徑選草圖1等。

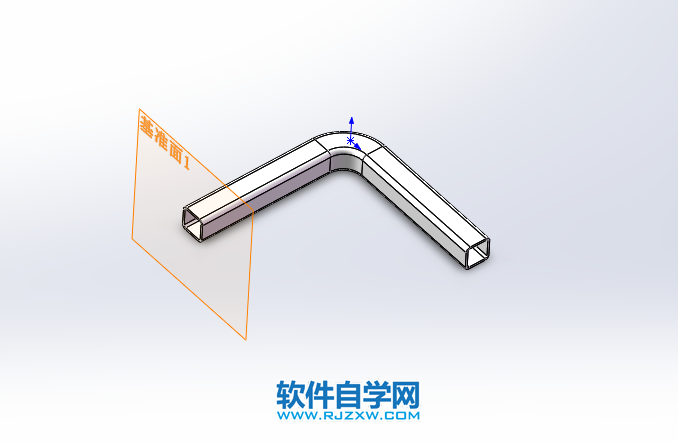

10、這樣一個方管折彎就畫出來了。
