SolidWorks做一個簡單的拉伸、切除練習

瀏覽:155日期:2023-11-19 08:09:30
下面給大家介紹的是SolidWorks做一個簡單的拉伸、切除練習的方法,具體操步驟如下圖:

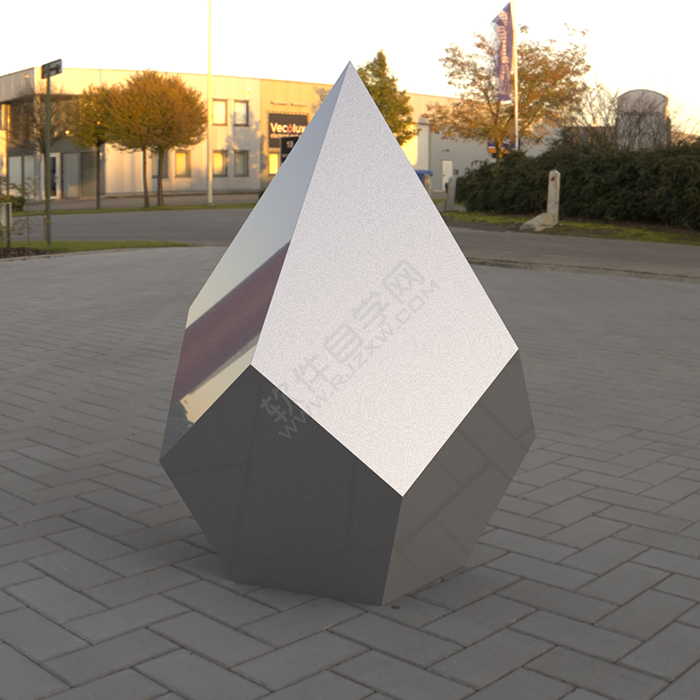

效果圖:

SolidWorks做一個簡單的拉伸、切除練習

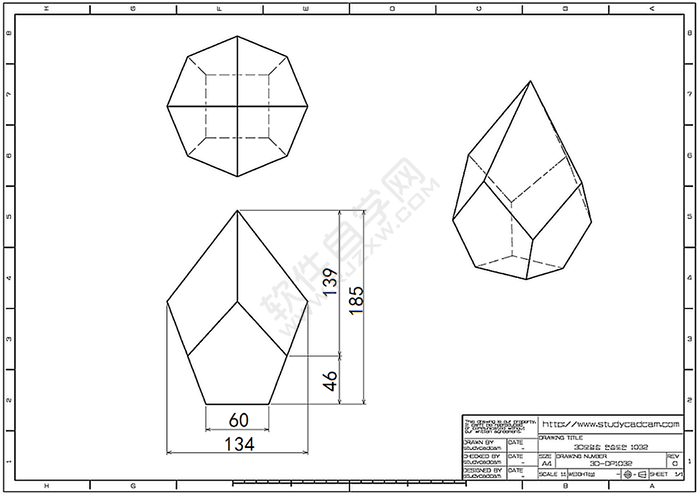

尺寸圖:

SolidWorks做一個簡單的拉伸、切除練習

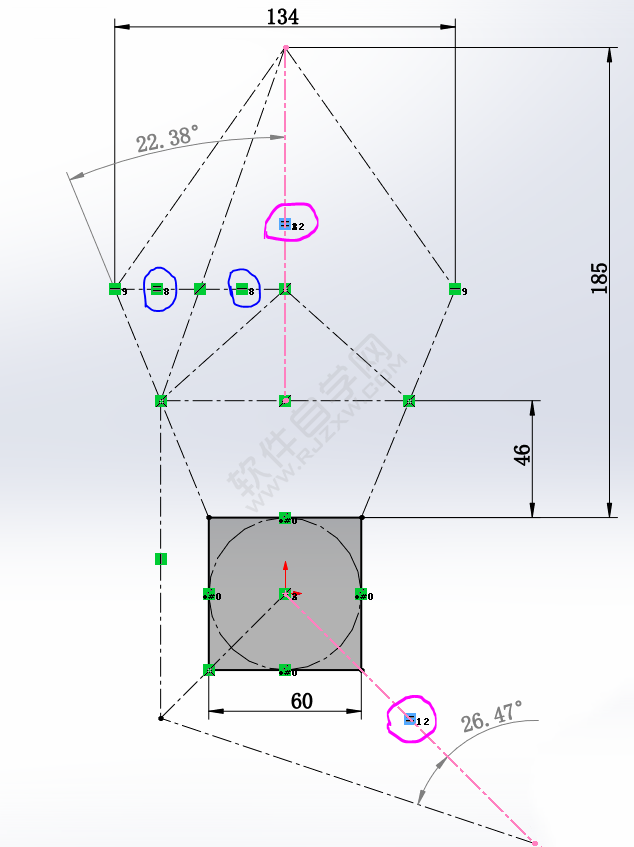

1、在【上視基準面】畫草圖如下,相同顏色線段,添加相等幾何關系。(標注兩個從動尺寸:22.38 和 26.47 這兩個尺寸很重要)(底部構造線是個直角三角形,重合到60的端點上)。

SolidWorks做一個簡單的拉伸、切除練習

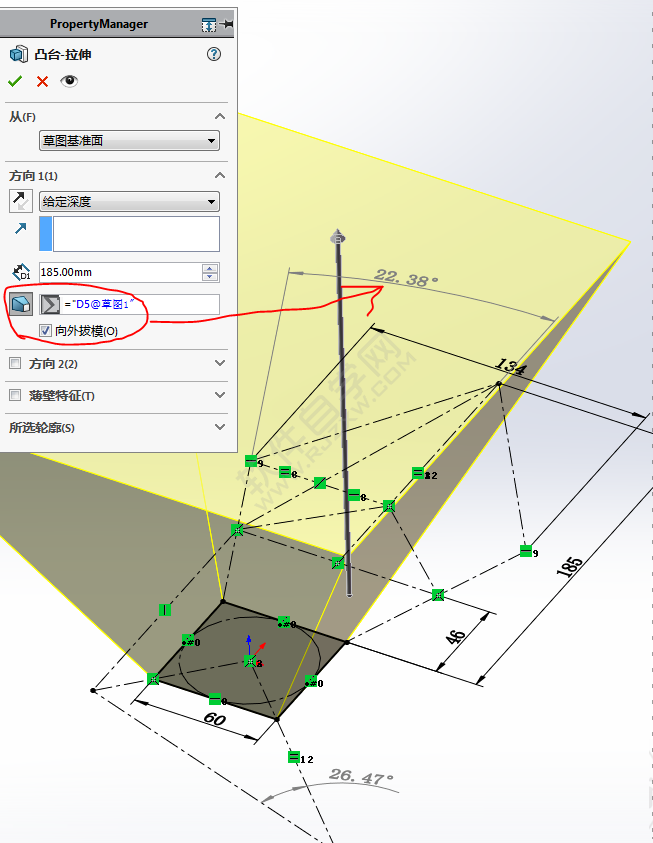

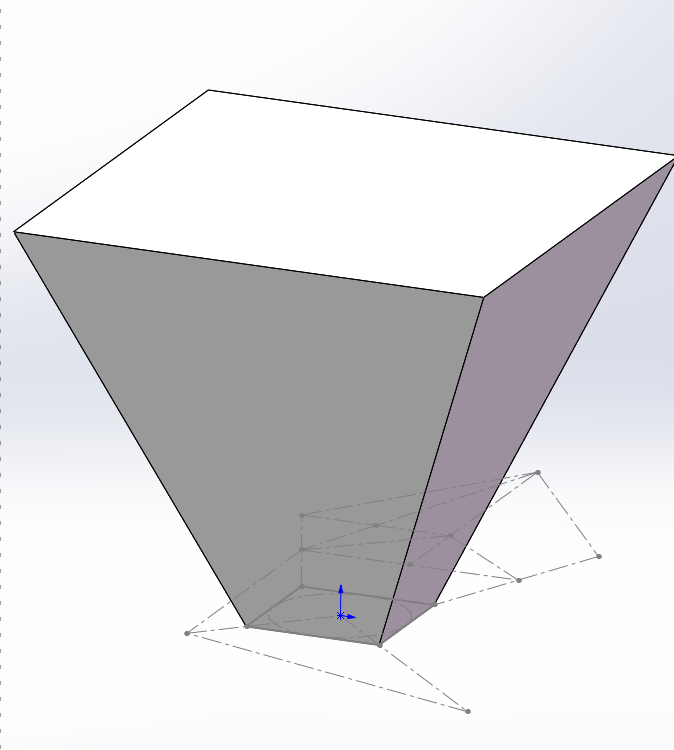

2、【拉伸凸臺】給定深度:185 ;拔模——向外拔模:先輸入【 = 】,

SolidWorks做一個簡單的拉伸、切除練習

3、再點擊尺寸22.38 (不要直接輸入數值)。

SolidWorks做一個簡單的拉伸、切除練習

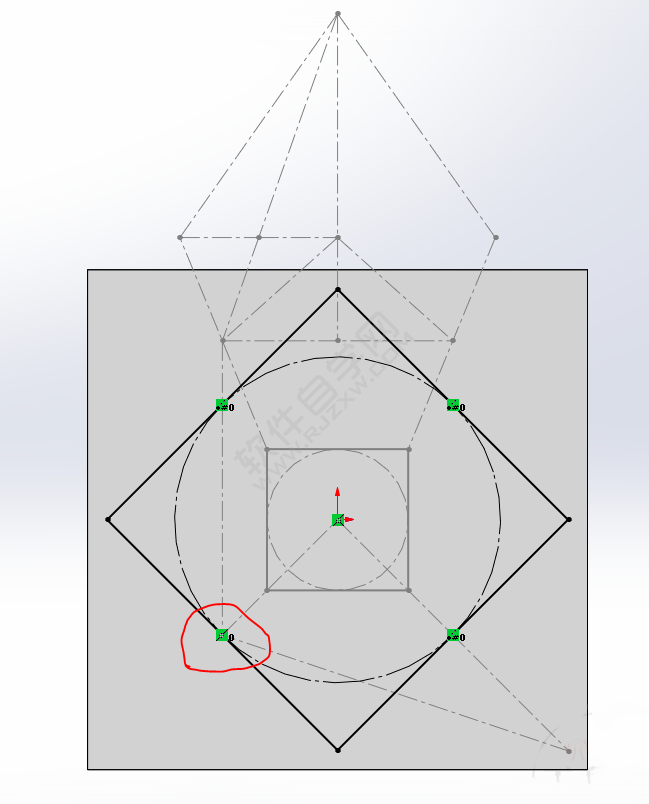

4、在【上視基準面】草繪,用多邊形畫一個:內切圓四邊形 。(重合到三角形的端點)。

SolidWorks做一個簡單的拉伸、切除練習

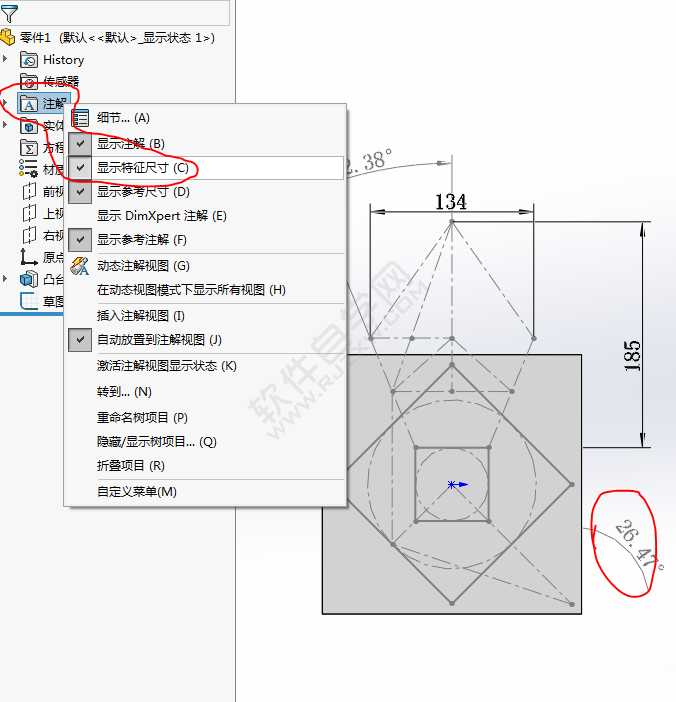

5、在【注解】上右鍵——顯示特征尺寸。

SolidWorks做一個簡單的拉伸、切除練習

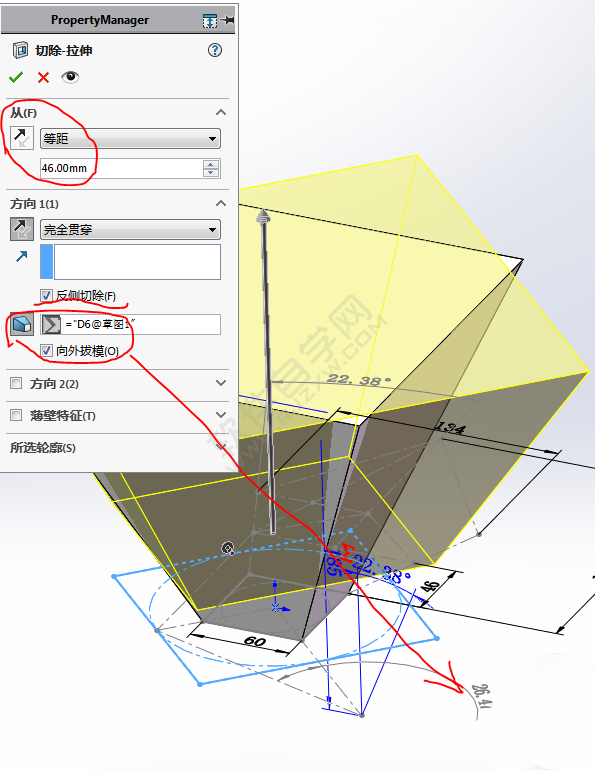

6、【拉伸切除】等距:46 ,完全貫穿——反側切除 ,拔模——向外拔模:先輸入【 = 】,再點擊尺寸26.47 (同樣不能直接輸入數值)。

SolidWorks做一個簡單的拉伸、切除練習

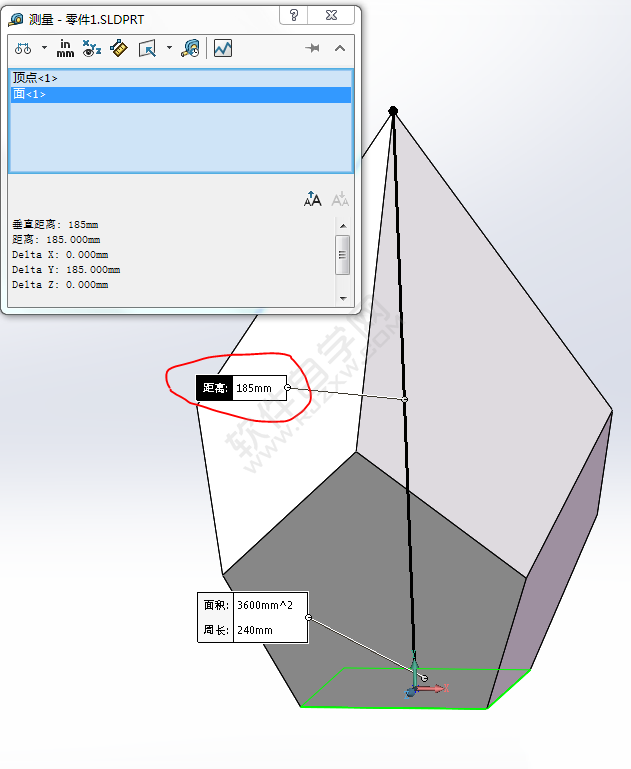

7、測量一下定點到底面的距離:185 ,正確。

SolidWorks做一個簡單的拉伸、切除練習

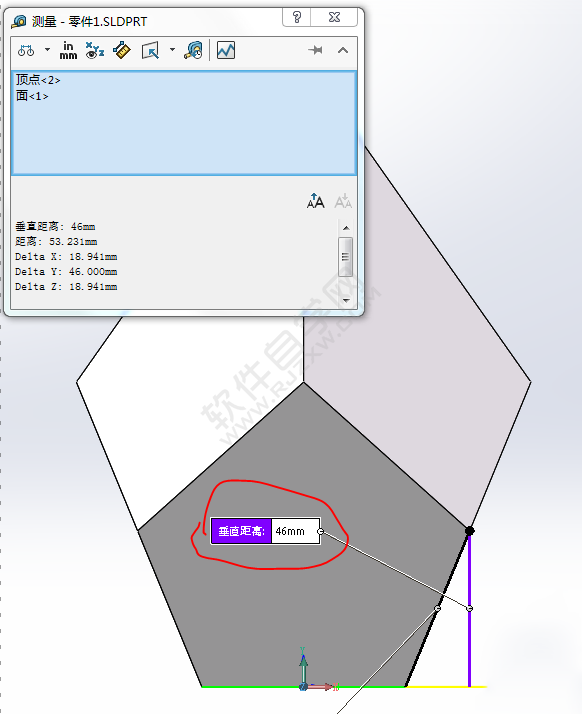

8、測量端點到底面距離:46 ,正確。

SolidWorks做一個簡單的拉伸、切除練習

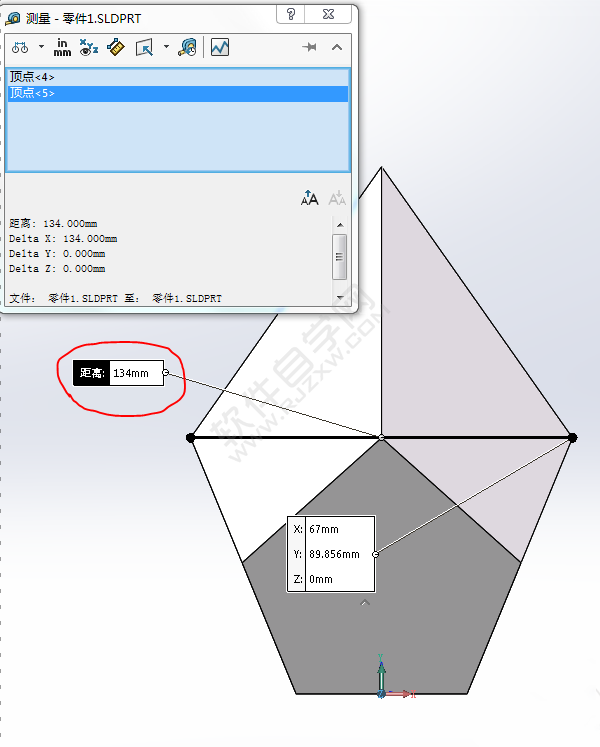

9、測量左右兩個端點距離:134 ,正確 。

SolidWorks做一個簡單的拉伸、切除練習

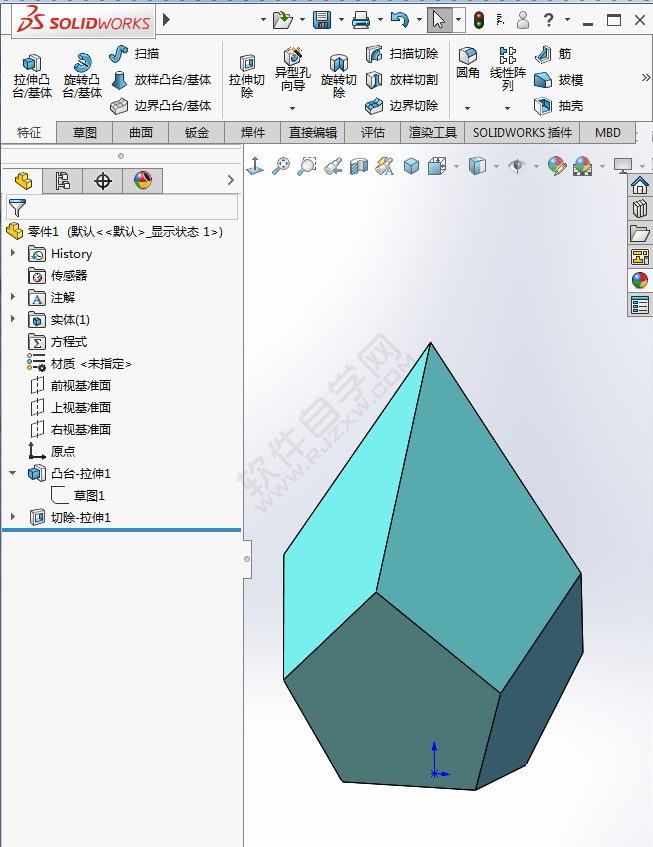

10、完成。

SolidWorks做一個簡單的拉伸、切除練習

以上就是SolidWorks做一個簡單的拉伸、切除練習,希望大家喜歡,請繼續關注好吧啦網。
