特征建模是將特征添加到模型中以創建設計的過程。添加的特征在部件導航器中列出。
通常,以基準特征開始設計,如基準坐標系和基準平面。它們可用于定位其他特征,如草圖。
創建特征時,NX 會保留這些特征之間的關聯。例如,在創建草圖并旋轉它時,NX 會保留從草圖到旋轉特征的關聯。
要查看特征的父子關系,在部件導航器中選擇特征。

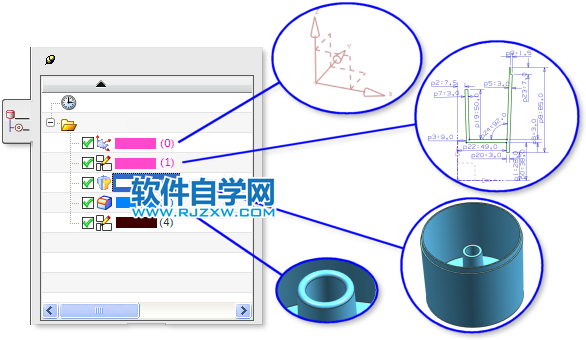

在本例中,在部件導航器中選擇了特征 (2),它是一個旋轉特征。洋紅色表示特征 (0) 與特征 (1) 都是旋轉特征的父特征,特征 (0) 是一個基準坐標系,特征 (1) 是一個草圖。特征 (3) 是一個邊倒圓,以藍色高亮顯示,表明它是旋轉特征的子項。
如果編輯草圖,旋轉特征會更新,因為它是草圖的子項。旋轉特征更新時,邊倒圓也會更新,等等。
