用solidworks繪制玩具車的齒輪

瀏覽:158日期:2023-12-04 08:35:48
下面給大家介紹的是用solidworks繪制玩具車的齒輪的方法與步驟,喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

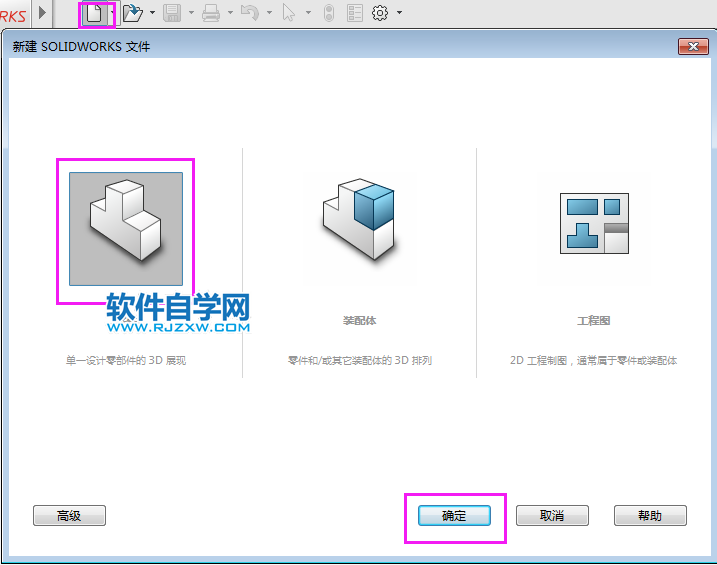

1、打開solidworks2016軟件,點擊新建--零件--確定。

用solidworks繪制玩具車的齒輪

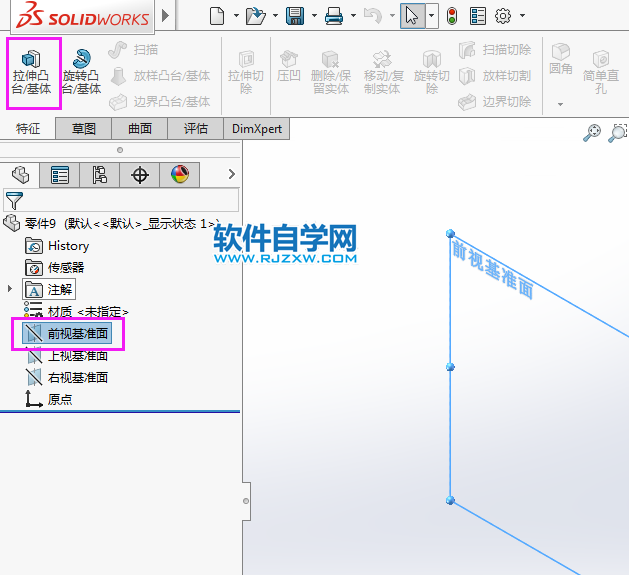

2、點擊前視基準面,點擊特征--拉伸凸臺/基體。效果如下:

用solidworks繪制玩具車的齒輪

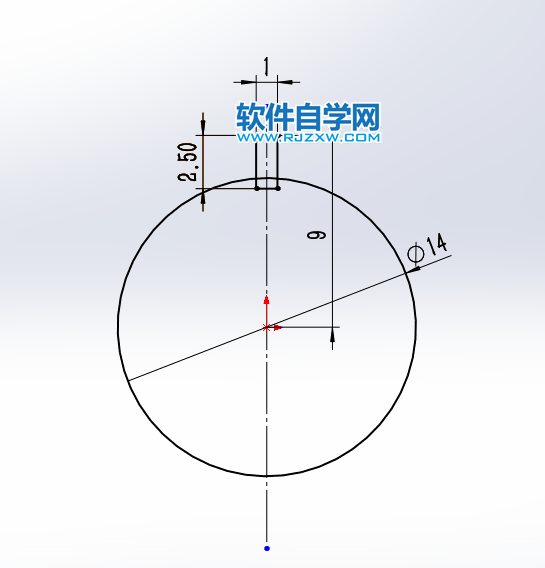

3、然后繪制一個直徑14的圓,還有一個矩形出來,效果如下:

用solidworks繪制玩具車的齒輪

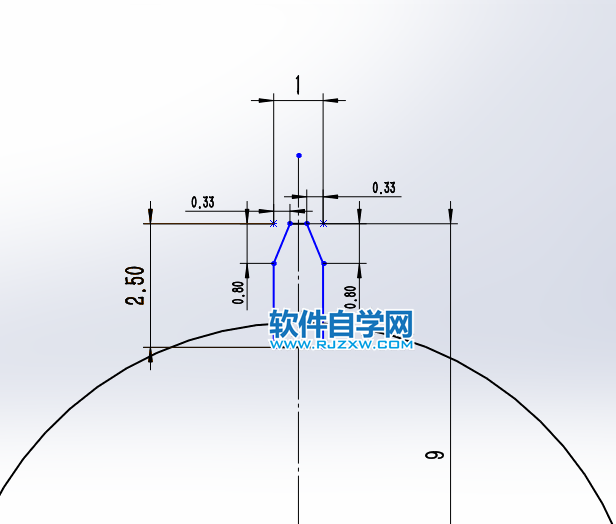

4、然后給矩形進行倒角處理,效果如下:

用solidworks繪制玩具車的齒輪

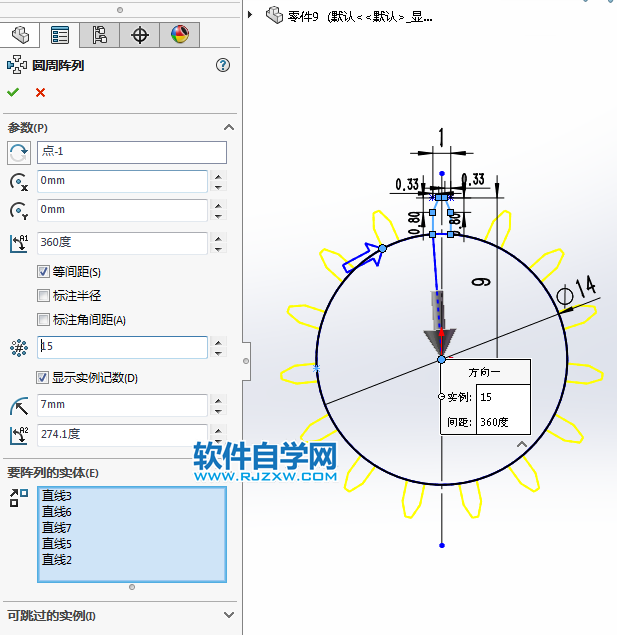

5、然后再把矩形進行圓周陣列,數量15個,效果如下:

用solidworks繪制玩具車的齒輪

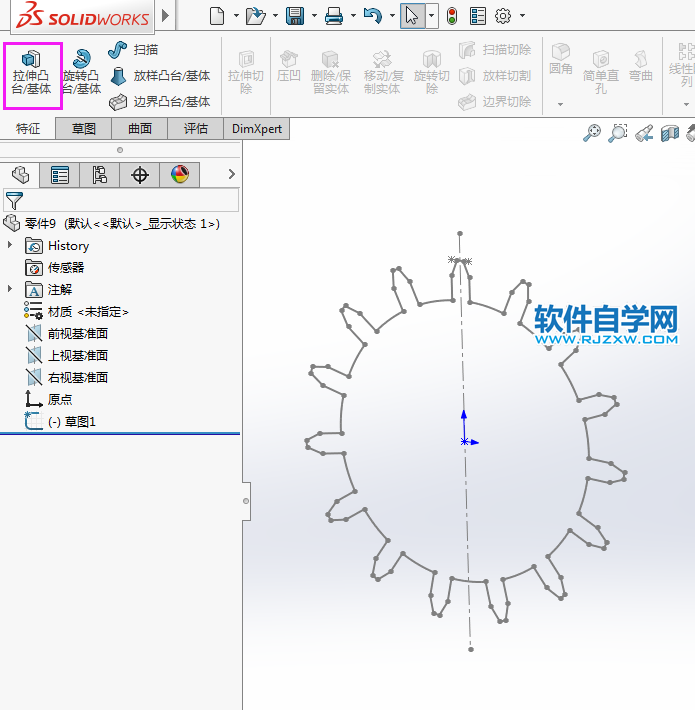

6、然后再把圖形修剪好,退出草圖,點擊拉伸凸臺/基體。效果如下:

用solidworks繪制玩具車的齒輪

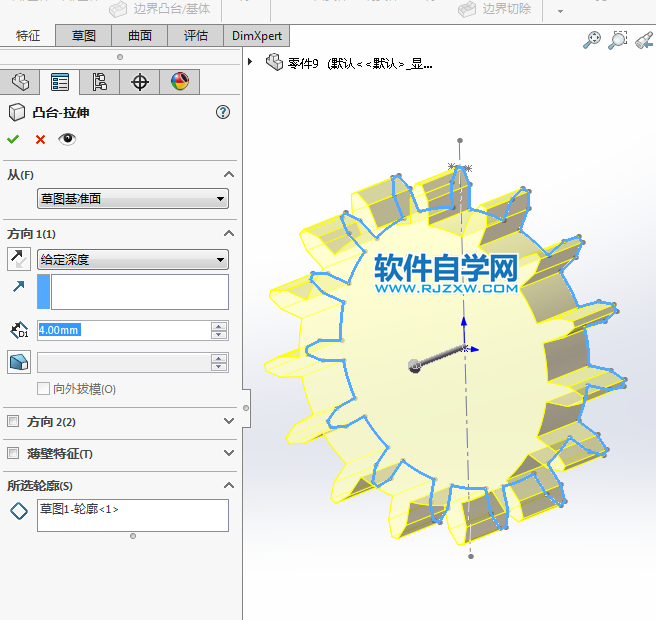

7、進入凸臺--拉伸設置給定深度為4mm。效果如下:

用solidworks繪制玩具車的齒輪

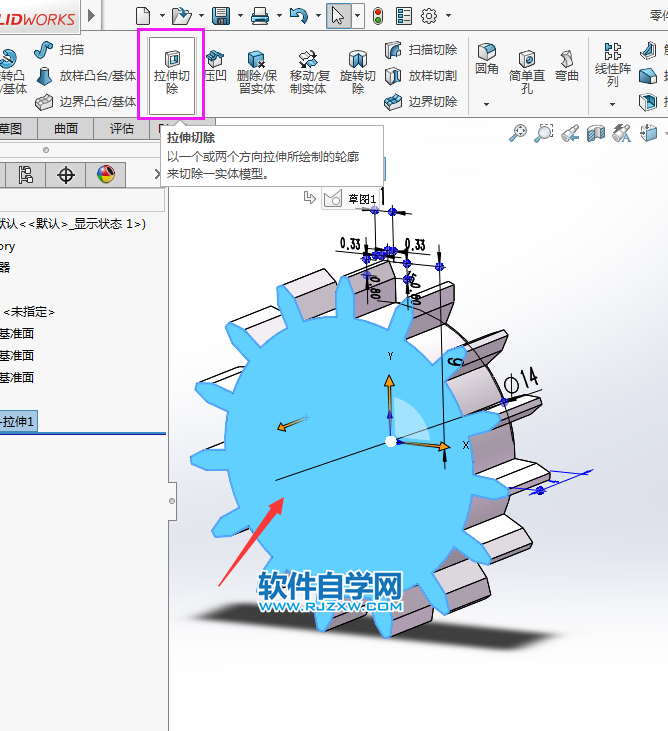

8、然后選擇實體面,點擊拉伸切除,效果如下:

用solidworks繪制玩具車的齒輪

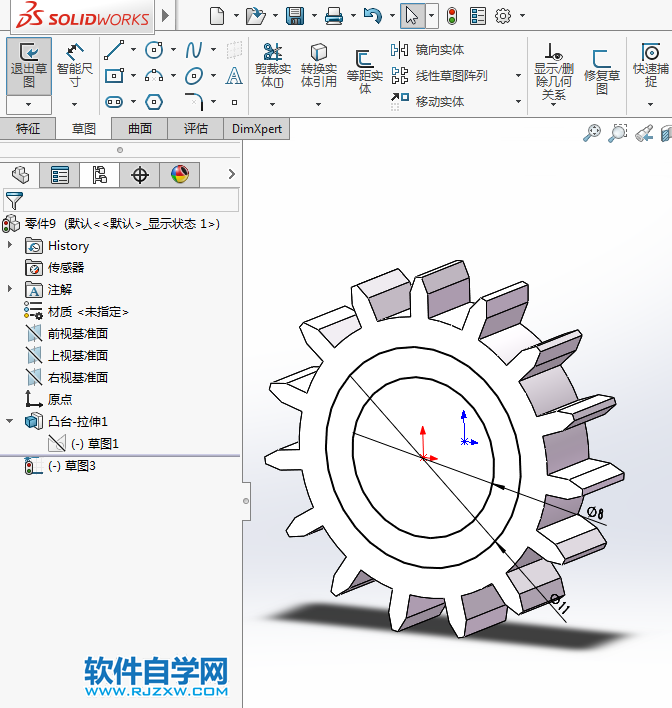

9、然后繪制下面的直徑為11、8的圓形出來,效果如下:

用solidworks繪制玩具車的齒輪

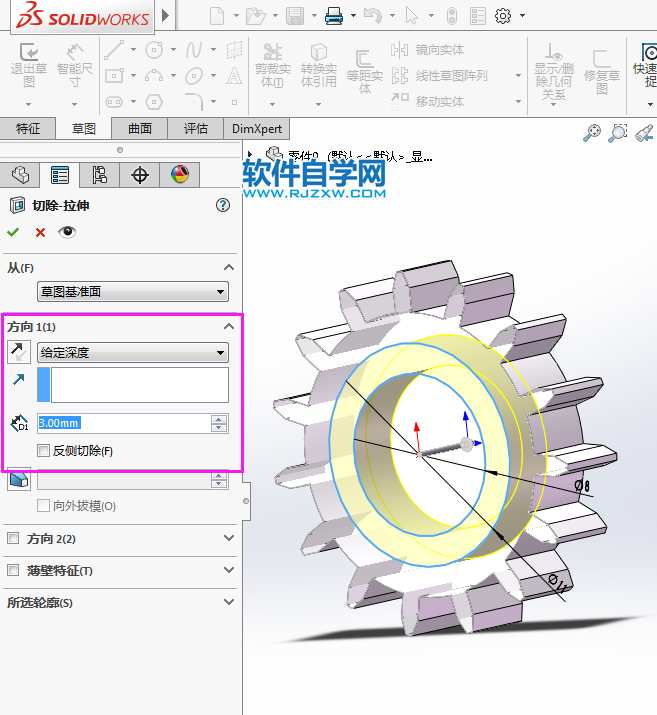

10、然后設置給定深度為3mm。效果如下:

用solidworks繪制玩具車的齒輪

11、然后選中實體面,點擊拉伸切除,效果如下:

用solidworks繪制玩具車的齒輪

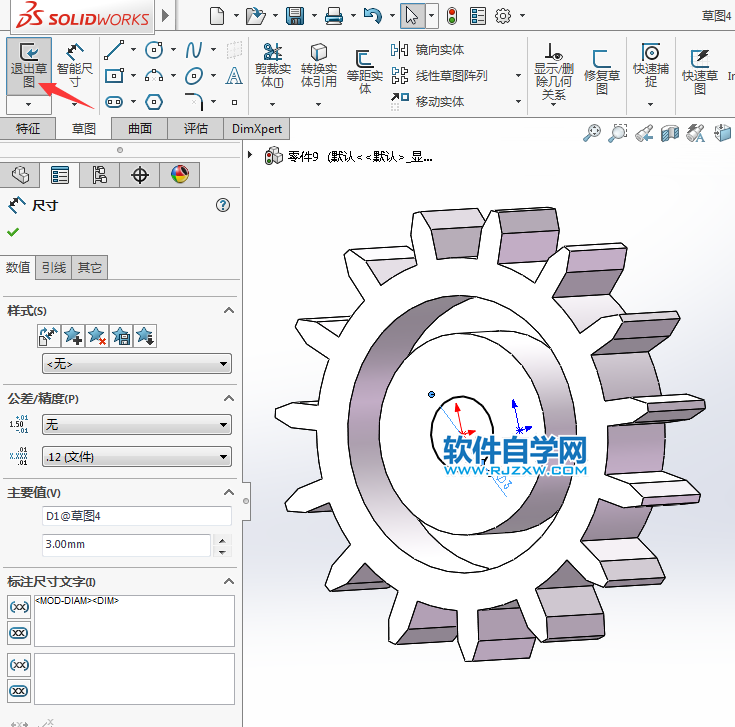

12、然后繪制一個直徑為3mm的圓出來,效果如下:

用solidworks繪制玩具車的齒輪

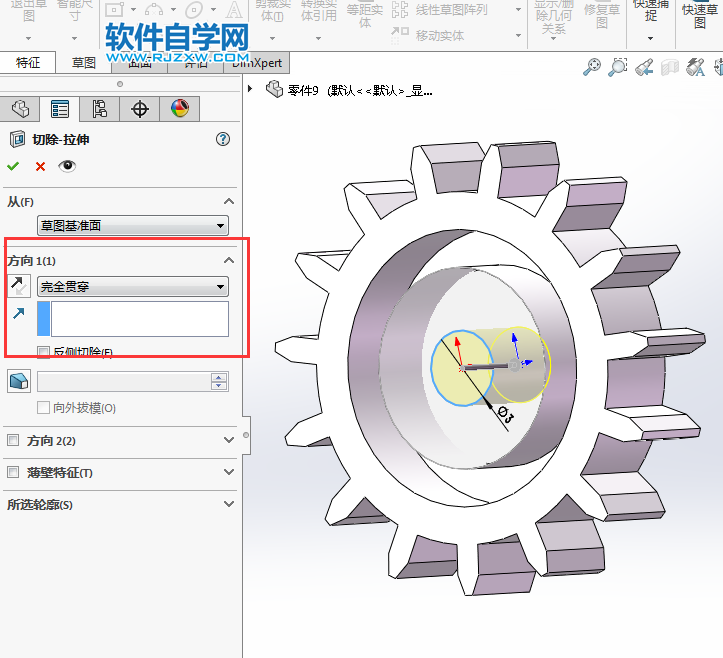

13、然后設置切除--拉伸設置,方向設置完全貫穿,效果如下:

用solidworks繪制玩具車的齒輪

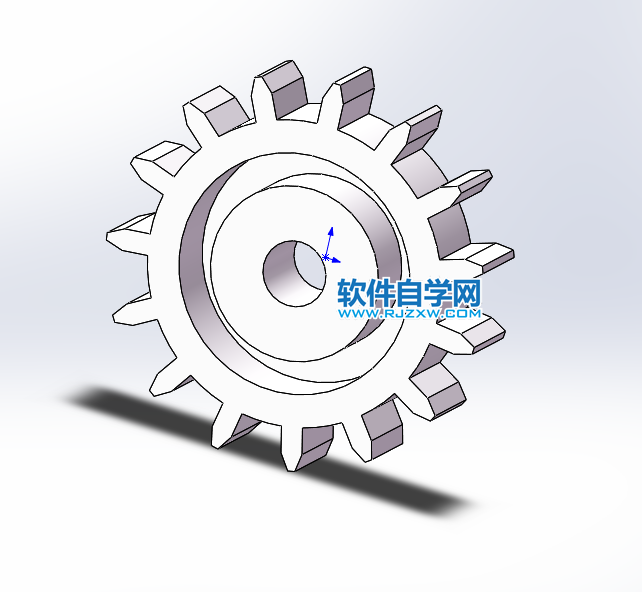

14、最后效果如下:

用solidworks繪制玩具車的齒輪以上就是用solidworks繪制玩具車的齒輪,希望大家喜歡,請繼續關注好吧啦網。
