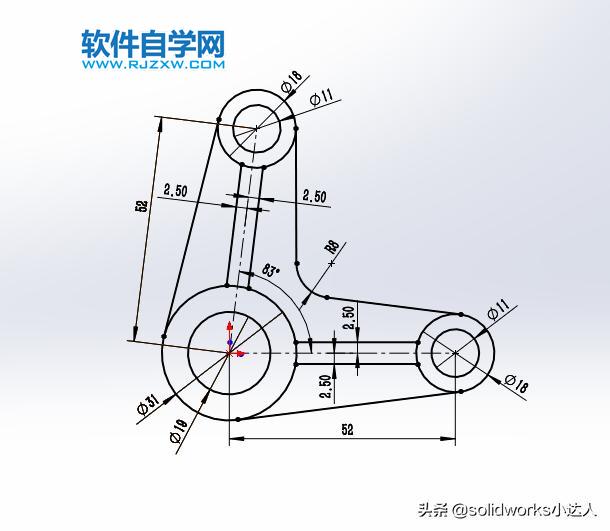

新手練習草圖。

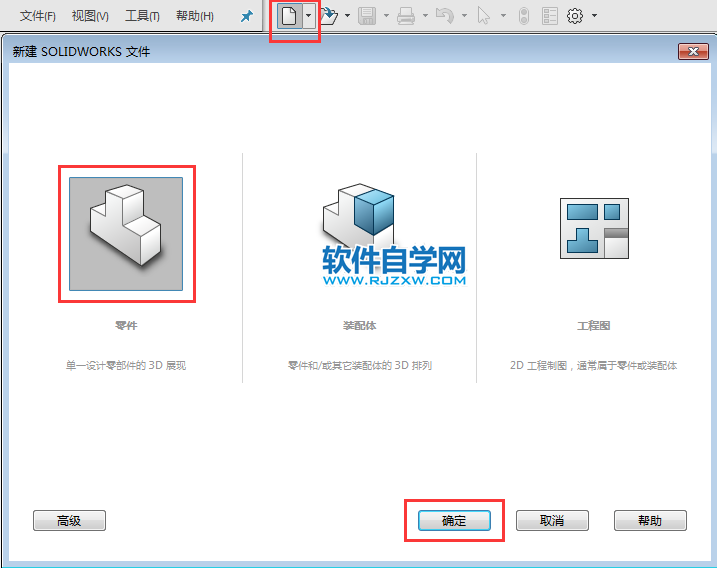

1、打開solidworks軟件，點擊新建圖標，彈出新建面板，然后點擊零件，再點擊確定進入。

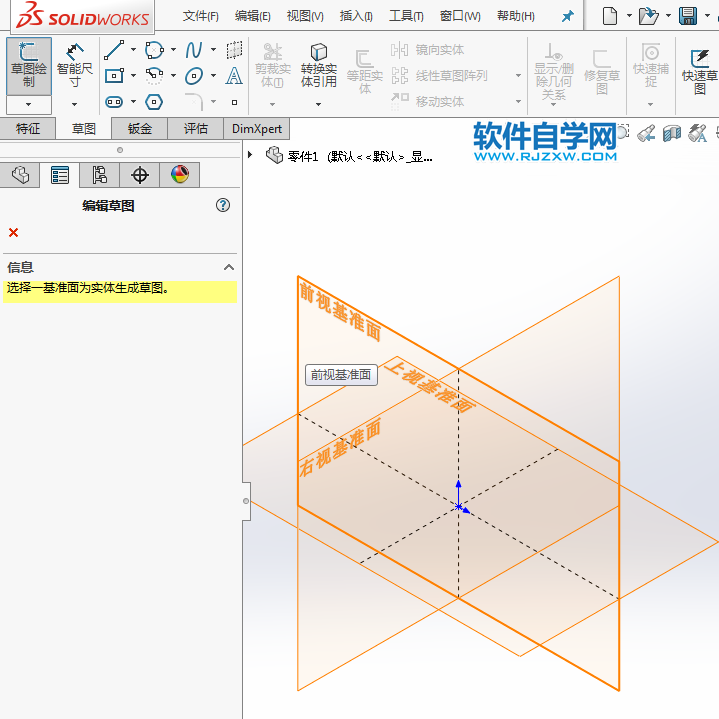

2、進入后，點擊草圖--點擊草圖繪制。選擇前視基準面，效果如下：

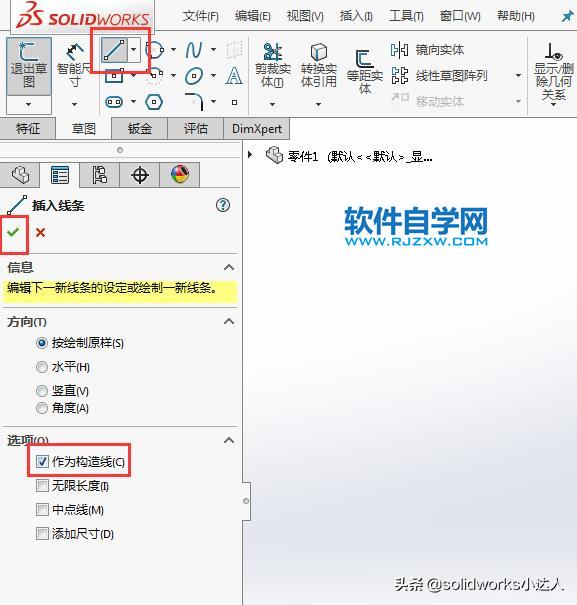

3、點擊直線工具，勾選作為構造線。

4、繪制二個直線作為構造線出來，再用智能尺寸進行標注一下。效果如下：

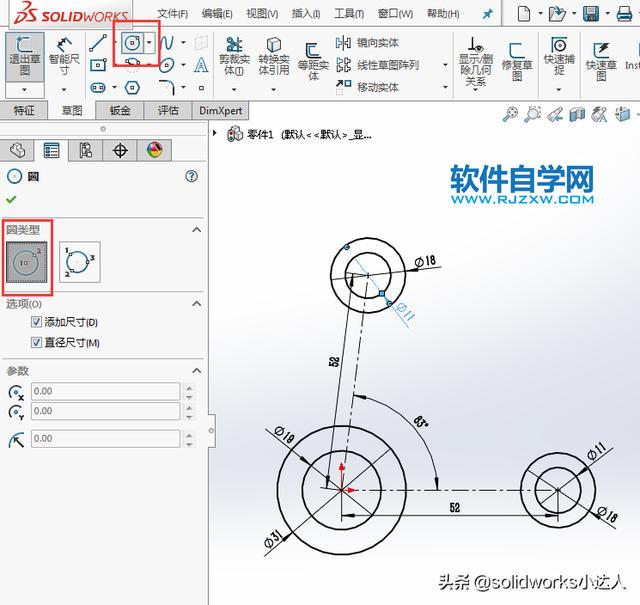

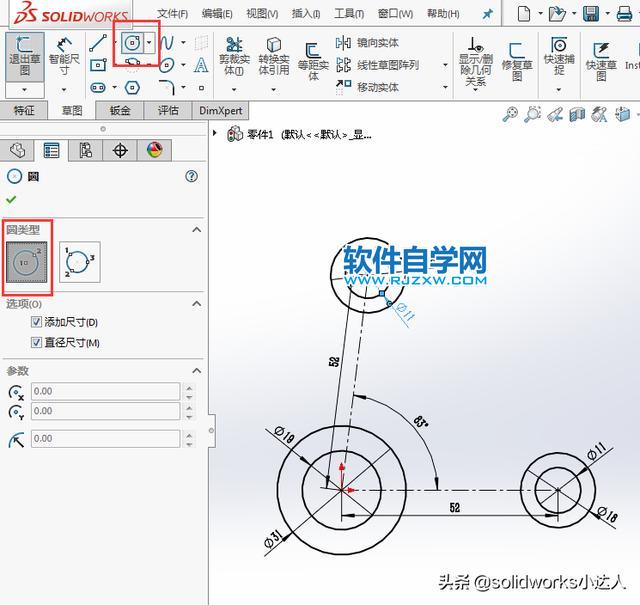

5、然后再使用圓形工具，在構造線的端點上，繪制分別為11、18、31、19的直徑圓出來，效果如下：

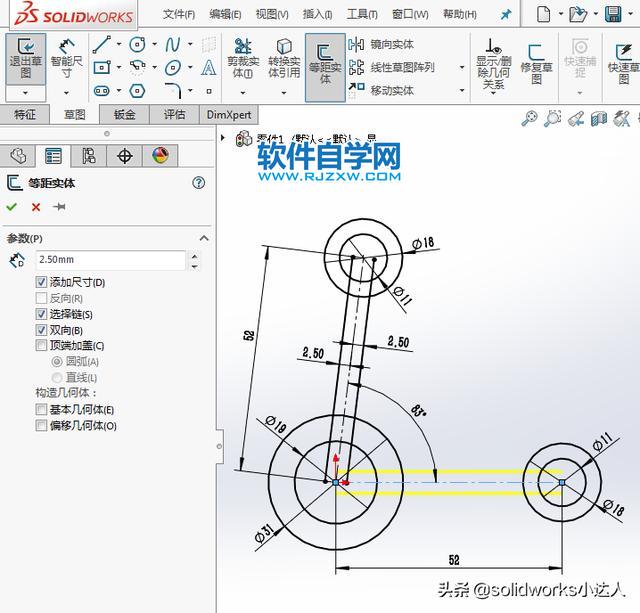

6、繪制好后，使用等距實體工具，把構造線進行雙向偏移，距離為2.5mm，效果如下：

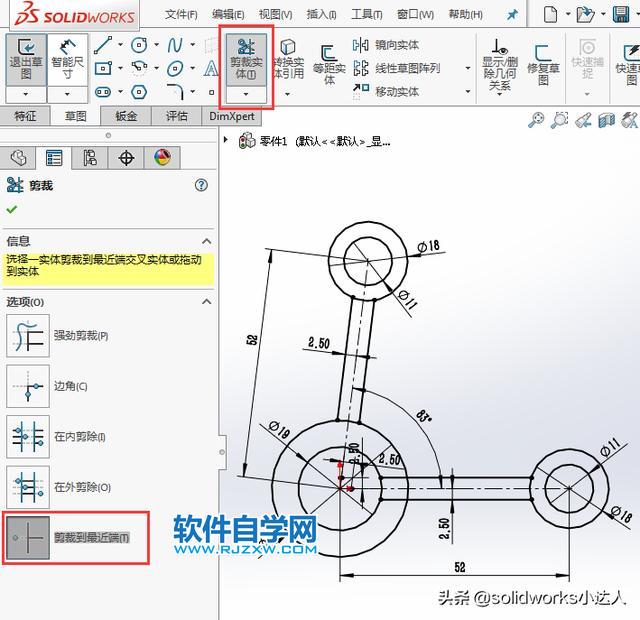

7、然后再使用剪裁實體工具，把圓里面的直線給剪切掉，效果如下：

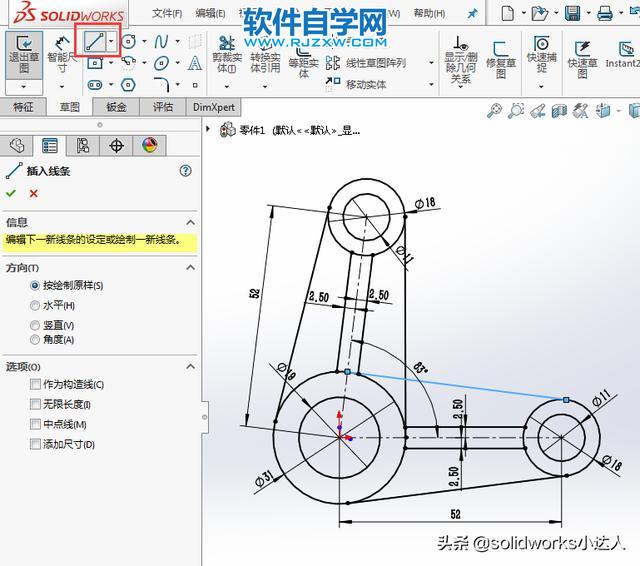

9、然后再使用直線工具，繪制相切直線出來，效果如下：

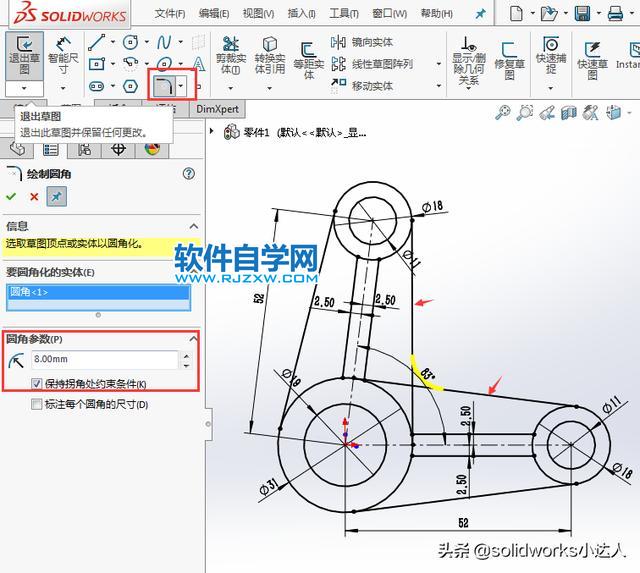

10、最后一步，使用草圖圓角工具，設置R8的圓角，選擇要倒圓角的邊。效果如下：

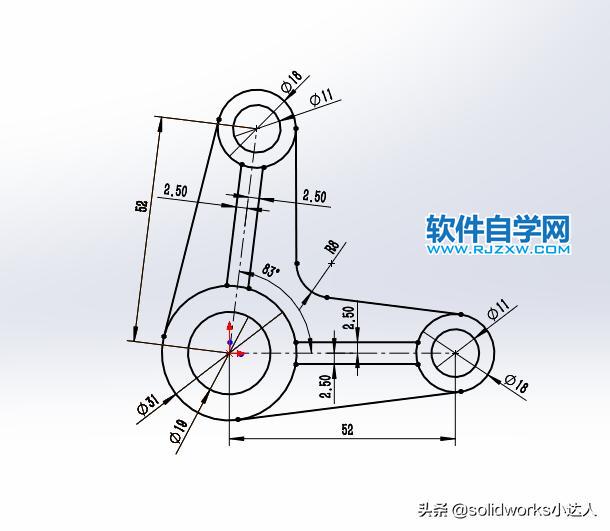

11、這樣草圖就繪制出來了。
