SolidWorks曲面填充和加厚縫合畫管道

瀏覽:158日期:2023-12-11 16:01:15
下面給大家介紹的是SolidWorks曲面填充和加厚縫合畫管道教程,希望能幫助到大家學習曲面填充的方法。

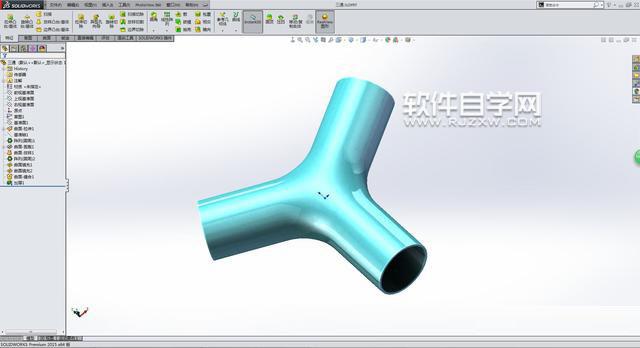

第1步、先看看SolidWorks畫好的管道。

SolidWorks曲面填充和加厚縫合畫管道

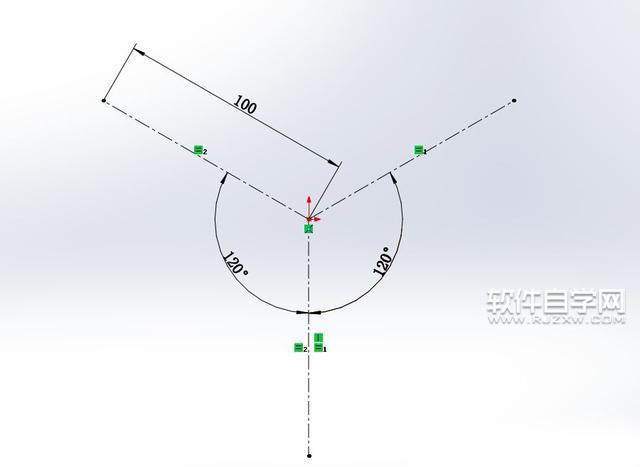

第2步、打開SW軟件,進入前視基準面。草繪下面圖紙尺寸。

SolidWorks曲面填充和加厚縫合畫管道

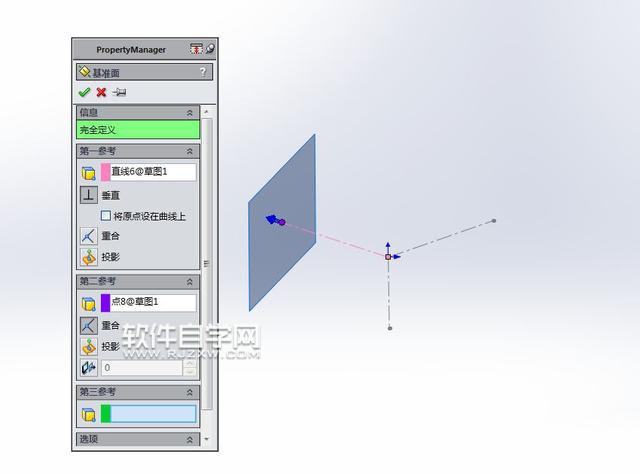

第3步、然后設置基準面,建立基準面。第一參考:選一條中心線; 第二參考:中心線的端點 。

SolidWorks曲面填充和加厚縫合畫管道

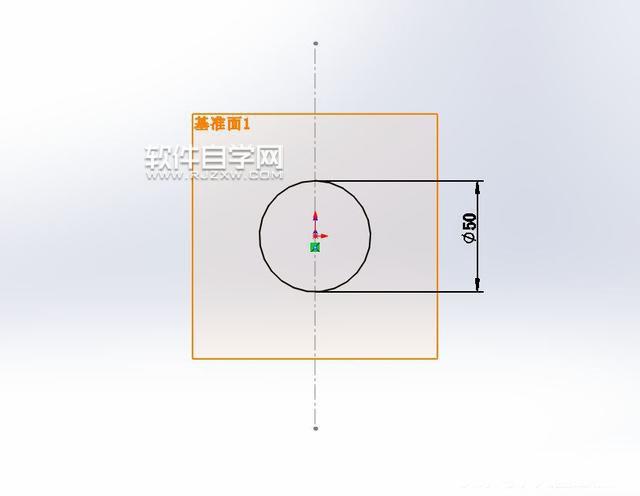

第4步、在基準面1上草繪一個圓,直徑50mm。

SolidWorks曲面填充和加厚縫合畫管道

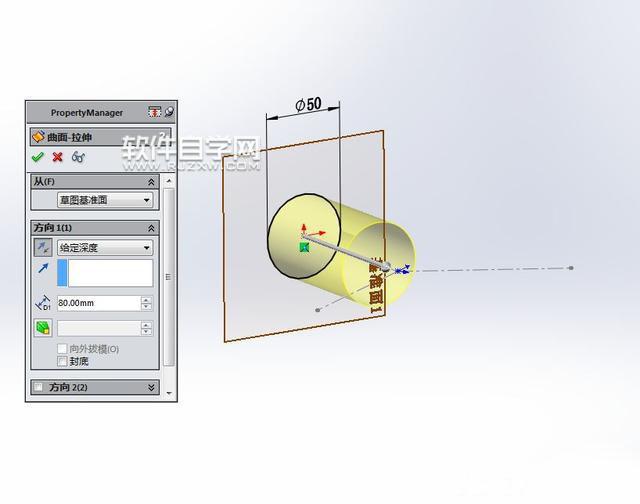

第5步、拉伸曲面,深度80mm。反向。隱藏基準面1mm。

SolidWorks曲面填充和加厚縫合畫管道

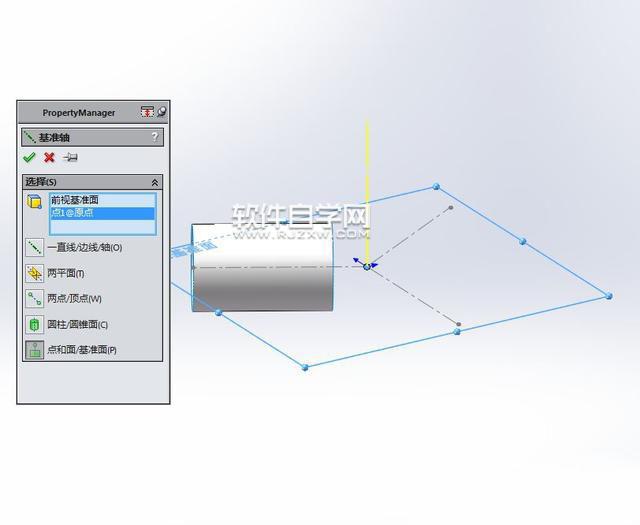

第6步、建立基準軸。點前視基準面和原點 。

SolidWorks曲面填充和加厚縫合畫管道

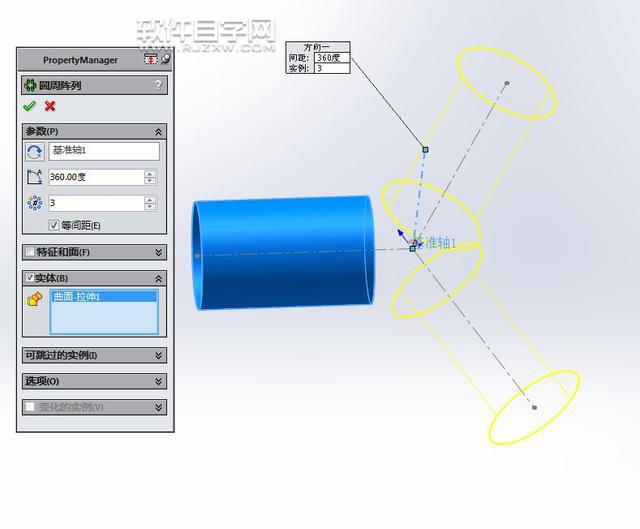

第7步、然后進入圓周陣列設置。基準軸1,陣列3個實體 。

SolidWorks曲面填充和加厚縫合畫管道

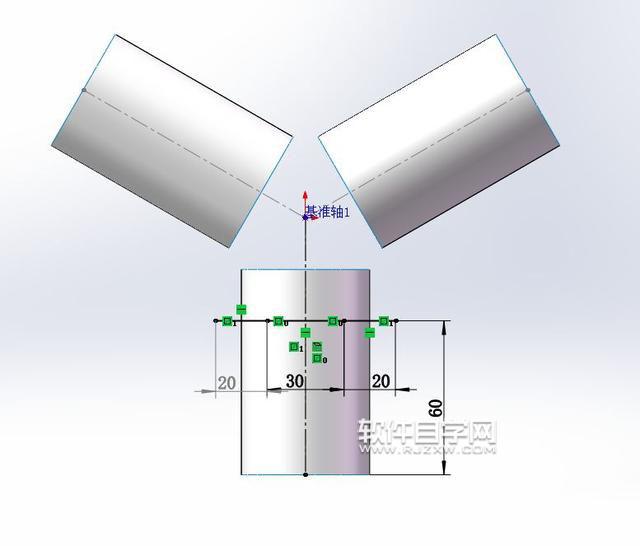

第8步、進入前視基準面。草繪3條線段。如下圖:

SolidWorks曲面填充和加厚縫合畫管道

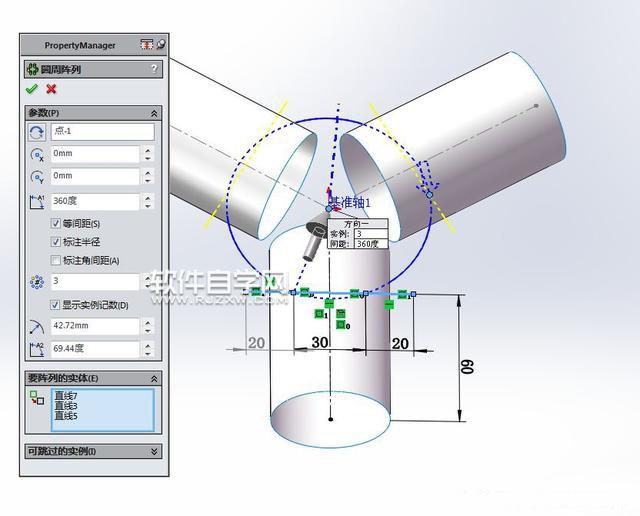

第9步、圓周陣列設置。 原點,3個,直線。

SolidWorks曲面填充和加厚縫合畫管道

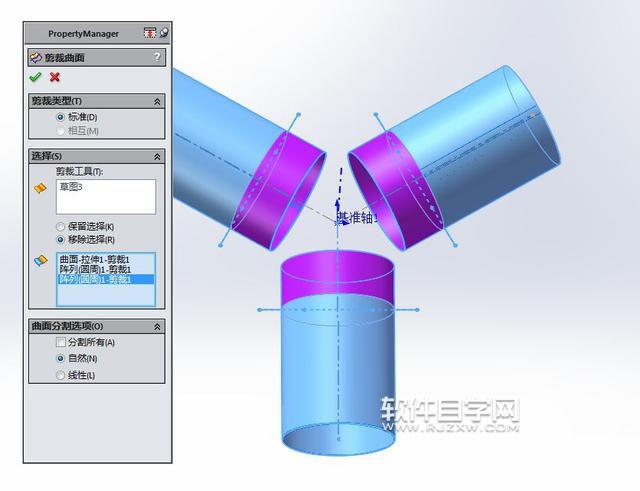

第10步、然后進入裁剪曲面設置。

SolidWorks曲面填充和加厚縫合畫管道

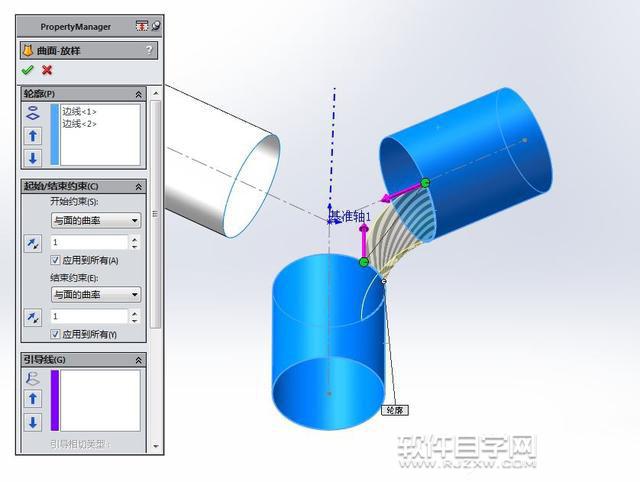

第11步、然后設置曲面放樣。開始約束,結束約束:與面的曲率。

SolidWorks曲面填充和加厚縫合畫管道

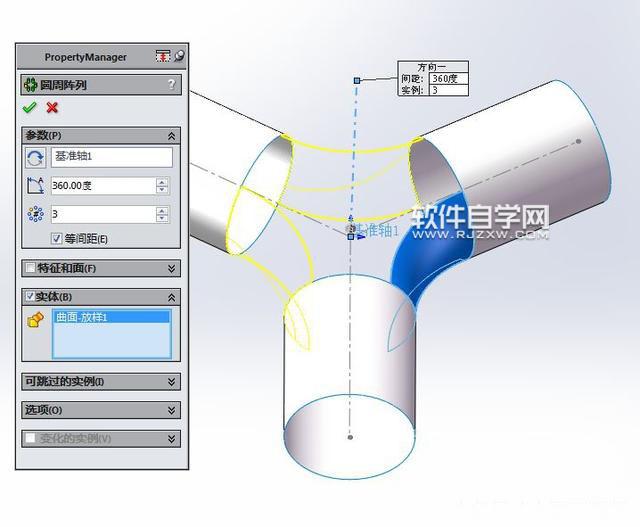

第12步、然后再設置圓周陣列。

SolidWorks曲面填充和加厚縫合畫管道

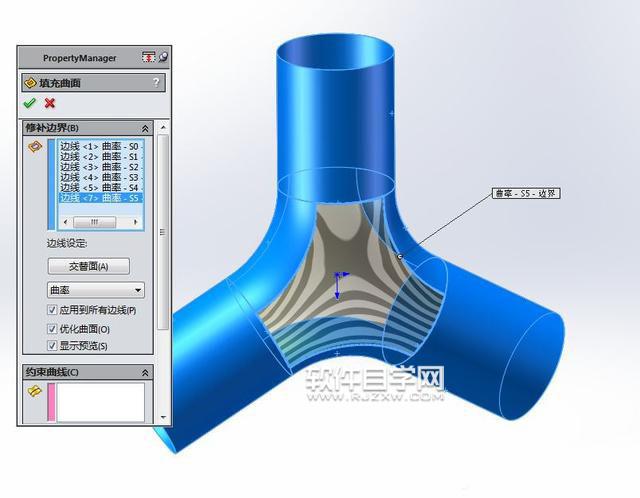

第13步、然后進行填充曲面設置。曲率,應用到所有邊線。

SolidWorks曲面填充和加厚縫合畫管道

第14步、進一步的填充曲面。同上圖。隱藏草圖1,基準軸1 。

SolidWorks曲面填充和加厚縫合畫管道

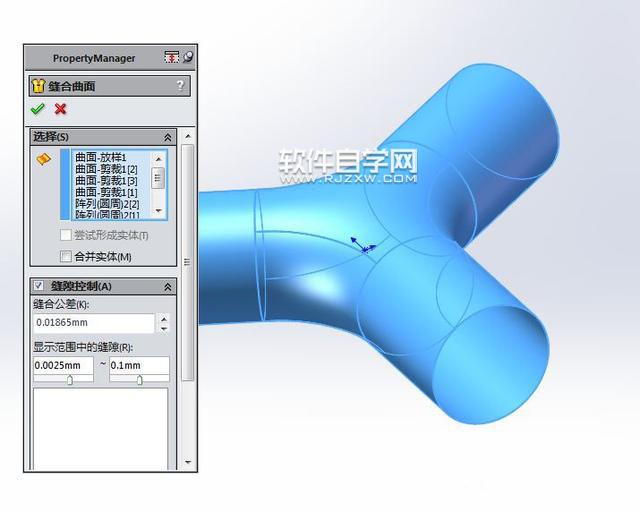

第15步、然后把所有的縫合曲面,全選。

SolidWorks曲面填充和加厚縫合畫管道

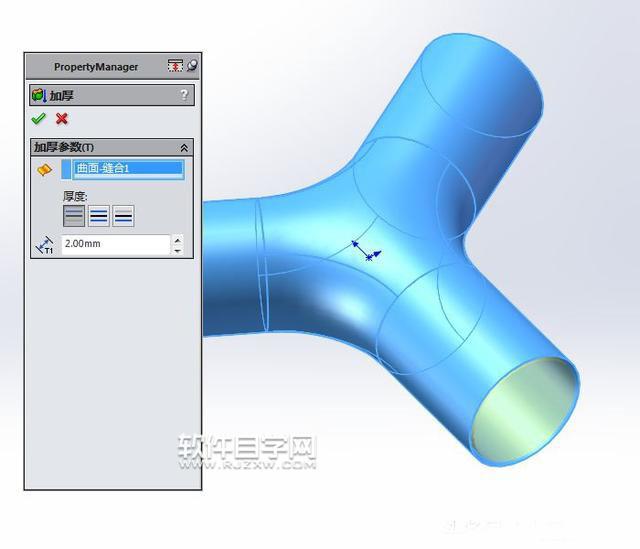

第16步、最后所有的對象進行加厚 2mm 。

SolidWorks曲面填充和加厚縫合畫管道

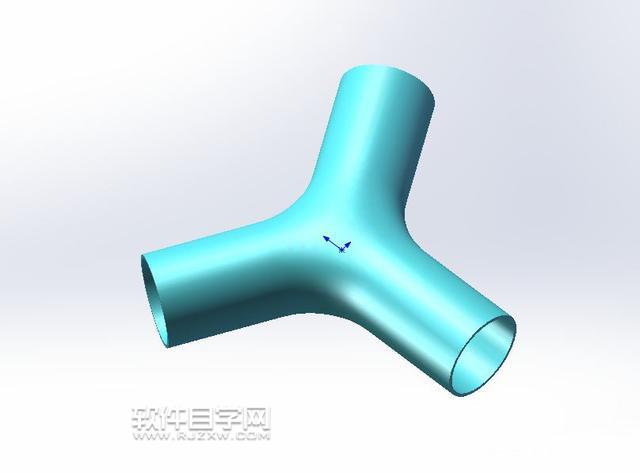

第17步、完成后。進行著色處理。

SolidWorks曲面填充和加厚縫合畫管道

以上就是介紹SolidWorks曲面填充和加厚縫合畫管道的方法與步驟,喜歡的朋友可以一起來關注好吧啦網學習更多的SW教程。

以上就是SolidWorks曲面填充和加厚縫合畫管道,希望大家喜歡,請繼續關注好吧啦網。
