在CAD中怎么繪制線比較寬的矩形呢，下面給大家介紹一下cad怎么繪線寬的矩形的方法與步驟，喜歡的朋友可以一起來學習吧，

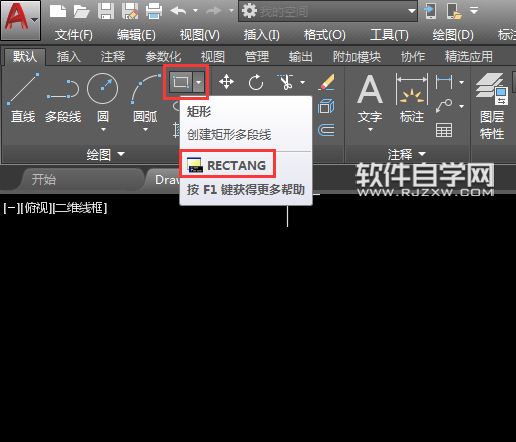

第1步、打開AUOTCAD2019軟件，點擊默認里面的矩形，或是輸入RECTANG命令創建矩形多段線。效果如下：

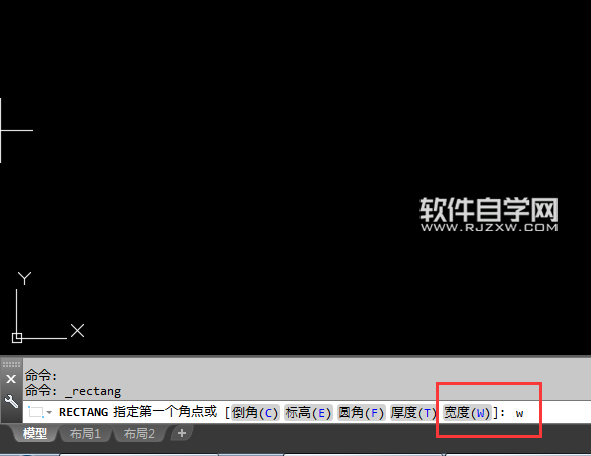

第2步、進入繪制后，不要點擊任何空白處，直接點擊寬度（W）或是輸入W空格。

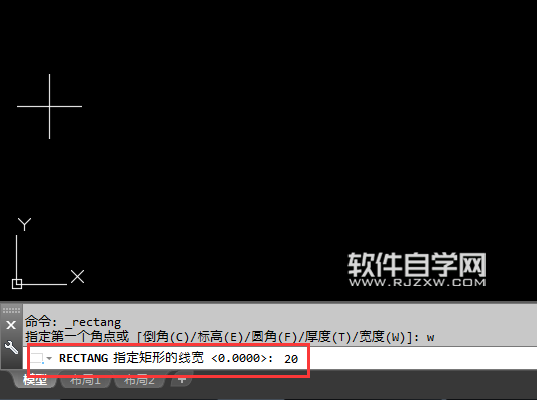

第3步、然后設置指定矩形的線寬，如20mm輸入后空格。進入下一步。

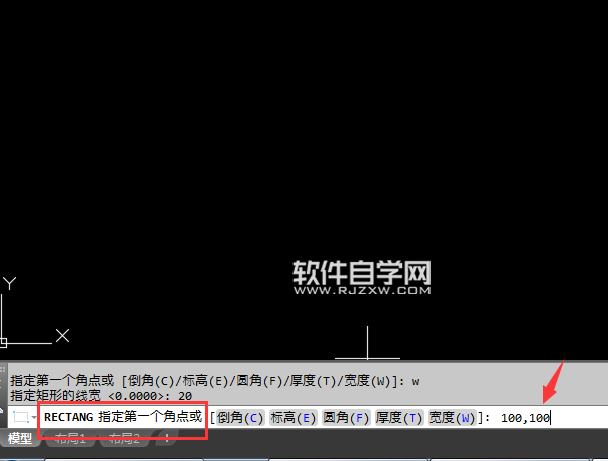

第4步、然后指定第一個角點，可以在繪圖區點一點，或是輸入坐標如100，100。也就是X為100，Y為100.

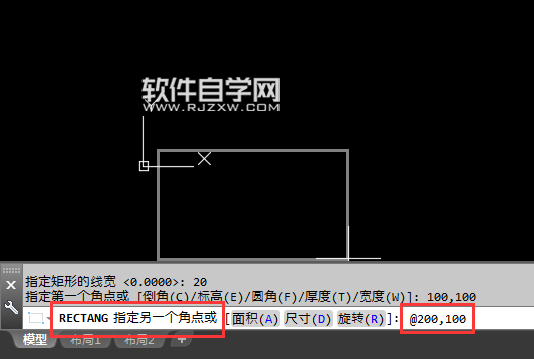

第5步、然后就是指定另一個角點。也可以點一點，這就是隨便畫矩形才會這樣，如果要指定矩形長與寬，那就輸入@200,100。空格進行下一步。

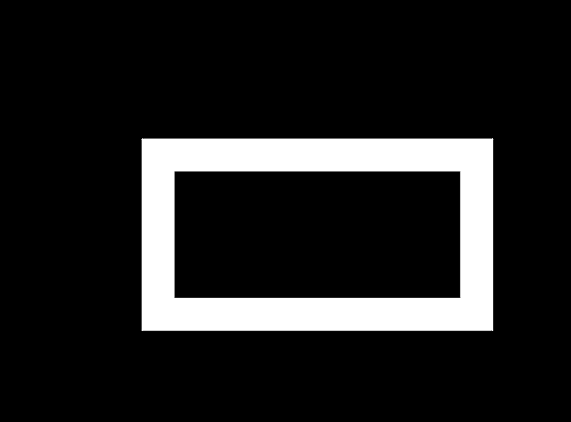

第6步、然后就一個長200X寬100的矩形出來了，線寬為20的效果。
