CAD標注怎么隱藏尺寸界線的方法

瀏覽:110日期:2023-12-12 10:51:15
在CAD標注中如何要把尺寸界線隱藏起來,那要怎么設置呢,為了解決這個問題,小編為大家分享CAD標注怎么隱藏尺寸界線的方法與步驟讓大家學習參考。希望能幫助到大家。

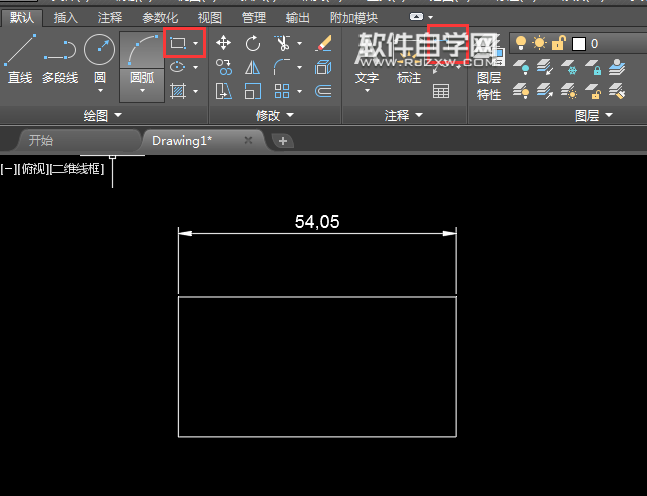

第1步、打開AUTOCAD2019軟件,繪制一個矩形出來,并使用線型標注進行標注一下。

CAD標注怎么隱藏尺寸界線的方法

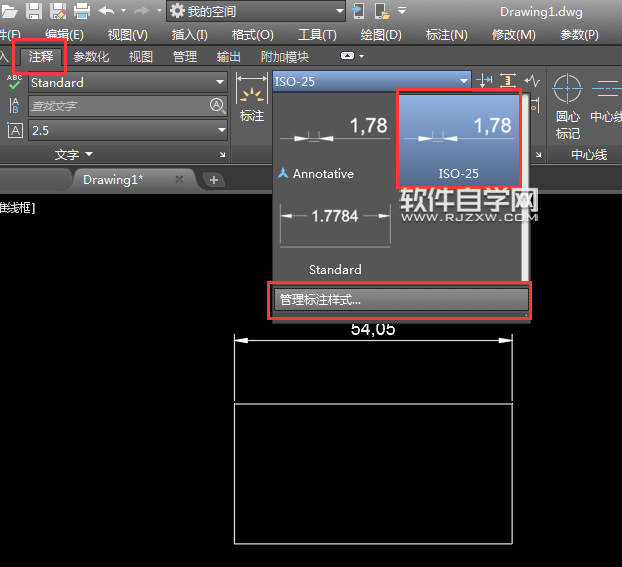

第2步、點擊注釋版塊,然后點擊ISO-25小三角,點擊管理標注樣式。進行設置。

CAD標注怎么隱藏尺寸界線的方法

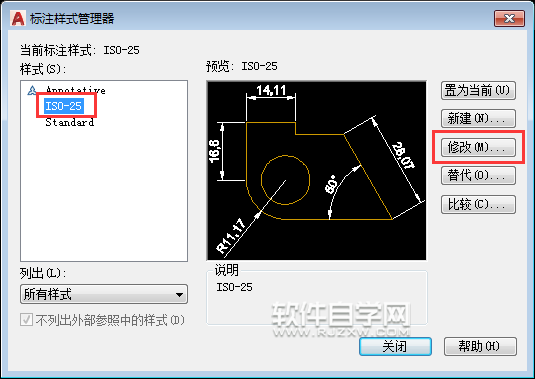

第3步、進行標注樣式管理器,點擊ISO-25,點擊修改。

CAD標注怎么隱藏尺寸界線的方法

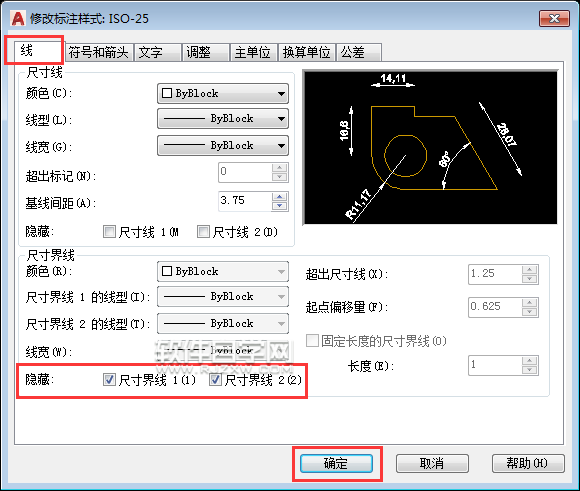

第4步、進入修改標注樣ISO-25面板,點擊線選項。在尺寸界線下面隱藏,只要在尺寸界線1與尺寸界線2,前面打勾出可以就好了。

CAD標注怎么隱藏尺寸界線的方法

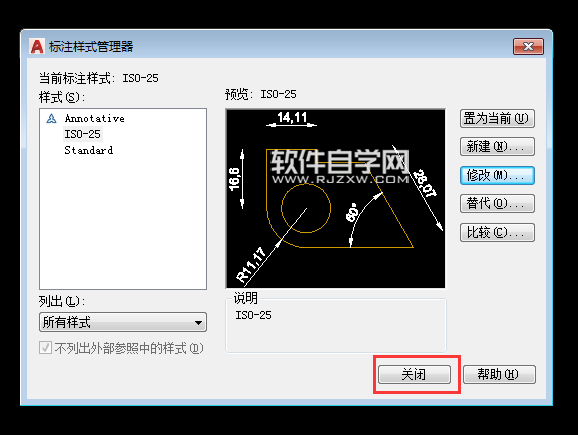

第5步、設置好了后,點擊關閉。也就是關閉標注樣式管理器。

CAD標注怎么隱藏尺寸界線的方法

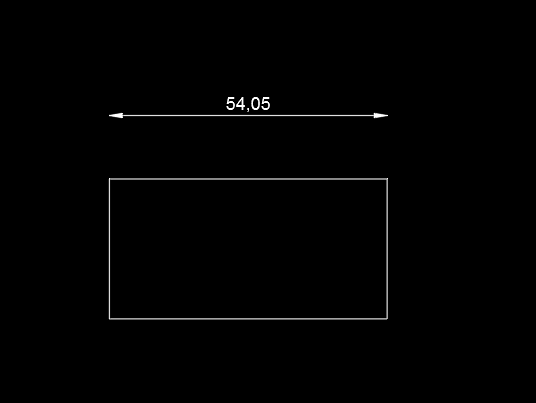

第6步、然后你就可以看到標注的兩邊尺寸界線就沒有了。如果你要隱藏一邊,就勾選尺寸界線1或尺寸界線2的隨便那一邊。

CAD標注怎么隱藏尺寸界線的方法

以上就是CAD標注怎么隱藏尺寸界線的方法,喜歡的朋友可以一起來關注好吧啦網學習更多的CAD初學入門教程。

以上就是CAD標注怎么隱藏尺寸界線的方法,希望大家喜歡,請繼續關注好吧啦網。
