CAD2020關于適應尺寸界線內的標注文字

瀏覽:113日期:2023-12-22 15:59:55
下面給大家介紹的是CAD2020關于適應尺寸界線內的標注文字。具有足夠空間時,標注文字和箭頭通常顯示在尺寸界線之間。當空間有限時,可以指定這些元素的放置方式。

諸多因素(如尺寸界線間距和箭頭尺寸的大小)會影響標注文字和箭頭在尺寸界線內的調整方式。通常會應用最佳效果(如果指定了可用空間)。如果可能,將在尺寸界線之間放置文字和箭頭,而不考慮所選的調整選項。

創建新的標注時,將自動計算文字和箭頭的位置。或者,也可以選擇手動放置文字,或替代箭頭的位置。

例如,可以指定文字和箭頭在一起。這種情況下,如果在尺寸界線之間容納不下兩者,會將它們置于尺寸界線之外。可以指定如果尺寸界線之間僅能容納文字或箭頭,則在尺寸界線之間只放置文字或箭頭。

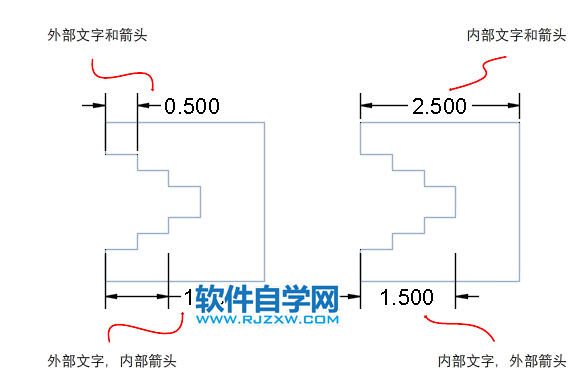

以下圖例說明了程序如何為箭頭和文字應用“最佳效果”。

CAD2020關于適應尺寸界線內的標注文字

如果尺寸界線之間沒有空間容納文字,則會自動創建引線。當在尺寸界線之外的文字可能會與其他幾何圖形發生干涉時(例如,在連續標注中),這樣做非常有用。將文字標注到引線的右側還是左側取決于標注樣式中的水平對正設置。

即使箭頭位于尺寸界線之外,也可以在尺寸界線之間強制放置尺寸線。

CAD2020關于適應尺寸界線內的標注文字調整直徑標注文字

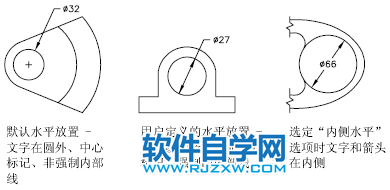

可以創建多個不同的直徑標注樣式,如下圖所示。

CAD2020關于適應尺寸界線內的標注文字以上就是CAD2020關于適應尺寸界線內的標注文字,希望大家喜歡,請繼續關注好吧啦網。
