本篇教程介紹了如何使用AutoCAD繪制廚房用的水槽建模過程，通過本教程我們將學習到矩形、拉伸、拉伸面、復制面、移動面，抽殼、等命令的運用，希望能給朋友們帶來幫助。

以前做的是最基礎的東西，現在做的時候發現還有很快捷多法，下面就通過AutoCAD制作廚房用的水槽建模實例，通過實例學習，來認識它的更多便捷應用方法，這個僅供初學者參考吧。

1、首先看一下渲染圖：

圖1

2、本節主要運用的命令有：矩形、拉伸、拉伸面、復制面、移動面，抽殼、等命令。

3、首先新建文件，在俯視圖中繪制長方形，用矩形命令，長為760寬為450。然后用拉伸命令對長方形進行拉伸，高度150。接著用抽殼命令進行第一次抽殼。刪除上面，抽殼距離為20。然后用移動面命令將右內側小面沿x軸向左移動400，再次執行抽殼命令，刪除上面，抽殼距離為20。然后用移動面命令間抽殼后的后內側沿y軸向前移動80。結果如圖：

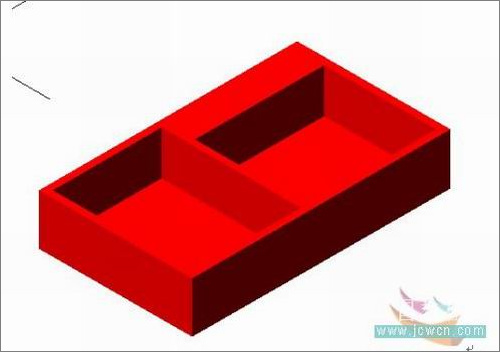

圖2

以上就是用AutoCAD繪制廚房用的水槽建模方法，希望大家喜歡，請繼續關注好吧啦網。
