arcgis js完整懸停效果實現demo
目錄
- arcgis 中的懸停效果
- 1、獲取鼠標懸停事件回調
- 2、懸停時修改鼠標指針
- 3、懸停時顯示標簽名稱
- 4、懸停時圖標放大
- arcgis 為什么這么設計
- 完整 demo 代碼：
arcgis 中的懸停效果
arcgis 中的懸停效果并不如想象中那么容易實現，本文會介紹如何完整的實現如下懸停效果，并對相關的技術細節進行解釋，講解如何避免一些小坑。讓你不僅知其然，更知其所以然。
文章正文主要涉及對細節和原理的講解，如果你著急的話，文末有完整的使用 demo，需要自取。
效果拆分
從上面的 gif 里可以看的，一個完整的懸停效果包含三部分：
- 鼠標指針變?yōu)樾∈郑╬ointer）
- 顯示標簽名稱
- 懸停圖標放大
在網上有很多的文章都只是簡單的解釋了某一種效果（大多數都只是簡單的更新下鼠標樣式），但是大概率是滿足不了需求的，下面咱們來一一介紹一下：
1、獲取鼠標懸停事件回調
arcgis 中并不能通過類似 .addEventListener 或者 .on('hover-icon') 的形式直接監聽圖標的懸停事件，所以我們把這部分內容單獨拿出來講。
我們知道 arcgis js 的實例化分兩部分：地圖創建和視圖創建：
const map = new Map({ layers: [baseMap] });const view = new MapView({ container: "viewDiv", map });map 對象就是地圖實例，包含了核心的地圖實現，是不包含任何與顯示相關的功能的。而 view 則是視圖實例，負責把一個數字化的地圖顯示在我們眼前的，例如這里使用的 MapView 就是 2D 渲染，而 SceneView 則是負責 3D 地圖的渲染。
所以，我們可以通過 view.on('pointer-move', callback) 來監聽鼠標在視圖上的移動操作，并通過另一個方法 view.hitTest 來檢測某個事件和那些地圖元素重合：
view.on("pointer-move", async e => { const { results = [] } = await view.hitTest(e); console.log("懸停到的元素", results);});這里可以優化一下，使用 lodash 的 throttle 做一個節流，因?yàn)?hitTest 畢竟也是有一定消耗的異步操作，如果頻繁觸發的話不僅會導致卡頓，也會因?yàn)楫惒椒祷貙?dǎo)致已經從元素上移走了，懸停效果卻出現的問題。注意這里不能用 arcgis 自帶的 promiseUtils.debounce 因?yàn)榉蓝恫⒉贿m合這個場景，并且它還會阻塞異步事件，會導致懸停效果不跟手。
view.on("pointer-move", _.throttle(async e => { const { results = [] } = await view.hitTest(e); if (results.length <= 0) return; // 后續邏輯}, 50));由于 result 是個數組，因?yàn)槭髽?biāo)有可能同時經過了多個元素，所以說我們要在這里元素里匹配到我們要實現懸停效果的那部分。
注意，這里不能直接取 result[0]，因?yàn)槭髽?biāo)可能會觸及多種類型的元素，例如底圖圖層、或者懸停后顯示的名稱，所以有可能會出現懸停到了名字上，擋住了后面的圖標的情況：
view.on("pointer-move", _.throttle(async e => { const { results = [] } = await view.hitTest(e); if (results.length <= 0) return; // 找到第一個圖標，因?yàn)橛锌赡軕彝５搅松弦粋€(gè)圖標的名稱 label 上 const { graphic } = results.find(hit => { // 注意這里判斷了是否有 name 這個屬性，你的場景可能和我不同 return hit?.graphic?.attributes?.name; }) || {}; if (!graphic) return; // 后續邏輯}, 50));現在我們就能準確且輕量的獲取到當前懸停到了哪個圖標上。
2、懸停時修改鼠標指針
這個效果其實是最簡單的，在懸停時修改 css 的 cursor 屬性就行了，我們可以封裝一下：
const setCoursor = (type) => { // 這個 viewDiv 要換成你的 const containerDom = document.getElementById("viewDiv"); if (containerDom) containerDom.style.cursor = type;}注意，這里獲取的目標 dom 是地圖的容器，不是 document.body，網上有很多文章都是直接設置 body 或其他全局樣式，這其實是不太合適的，因?yàn)榭倳?huì)出現鼠標樣式?jīng)]有正確復原的情況，例如點擊地圖圖標后彈出一個 html 的彈窗，此時是不會觸發 pointer-leave 事件的，如果這時候通過彈窗跳轉到的地圖之外的路由，就會發現鼠標指針會一直卡在小手的樣式。
話說回來，封裝好后我們?cè)趯?duì)應的地方都調用一下這個方法就可以了：
view.on("pointer-move", _.throttle(async e => { const { results = [] } = await view.hitTest(e); if (results.length <= 0) { setCoursor("default"); return; } // 找到第一個圖標，因?yàn)橛锌赡軕彝５搅松弦粋€(gè)圖標的名稱 label 上 const { graphic } = results.find(hit => { return hit.graphic && hit.graphic.attributes && hit.graphic.attributes.name; }) || {}; if (!graphic) { setCoursor("default"); return; } setCoursor("pointer");}, 50));view.on("pointer-leave", () => { setCoursor("default");});然后就可以實現第一個效果了：
3、懸停時顯示標簽名稱
這個的思路就是懸停時新建一個 text symbol，進行偏移并把圖標的名稱設置上去，并在離開圖標的時候移除這個 symbol。
首先實現添加名字標簽的方法，接受一個 graphic 并生成對應位置的名稱標簽：
currentHoverLabel = nullconst createHoverLabel = graphic => { const symbol = { type: "text", text: graphic.attributes.name, font: { size: 14 }, haloColor: "white", haloSize: 2, color: "black", // 這里進行了偏移 yoffset: -30, }; // 如果已經有了就復用之前的懸停圖例 if (currentHoverLabel) { currentHoverLabel.geometry = graphic.geometry; currentHoverLabel.symbol = symbol; } else { currentHoverLabel = new Graphic({ geometry: graphic.geometry, symbol, }); view.graphics.add(currentHoverLabel); }}注意這里使用了緩存，如果已經存在標簽的話，就更新其位置和內容而不是直接銷毀。
然后實現移除名稱的方法：
const removeHover = () => { view.graphics.remove(currentHoverLabel); currentHoverLabel = null;}最后塞進我們剛才的回調里：
view.on("pointer-move", _.throttle(async e => { const { results = [] } = await view.hitTest(e); if (results.length <= 0) { setCoursor("default"); removeHover(); return; } const { graphic } = results.find(hit => { return hit.graphic && hit.graphic.attributes && hit.graphic.attributes.name; }) || {}; if (!graphic) { setCoursor("default"); removeHover(); return; } setCoursor("pointer"); createHoverLabel(graphic);}, 50));view.on("pointer-leave", () => { setCoursor("default"); removeHover();});第二個效果也就做好了：
4、懸停時圖標放大
這個效果會麻煩一點。首先明確一點，懸停時不是修改 FeatureLayer 里的被懸停的圖標，而是在相同的位置放置一個更大的相同圖標，所以這里要求圖標內部不能是透明的，起碼放大后的圖標要能整個覆蓋掉原先的圖標，不然就露餡了。
至于為什么我們下面會解釋，這里首先講解怎么實現。
如果你的圖標類型都是一樣的話，那么就很簡單了，和上面創建名字標簽一樣就行。
但是事與愿違，大多數場景下我們都會通過 UniqueValueRenderer 針對不同類型的元素顯示不同的圖標。比如設備的類型、是否在線。所以說這里需要模擬 UniqueValueRenderer 的行為，讓顯示的大圖標可以和原來一致。

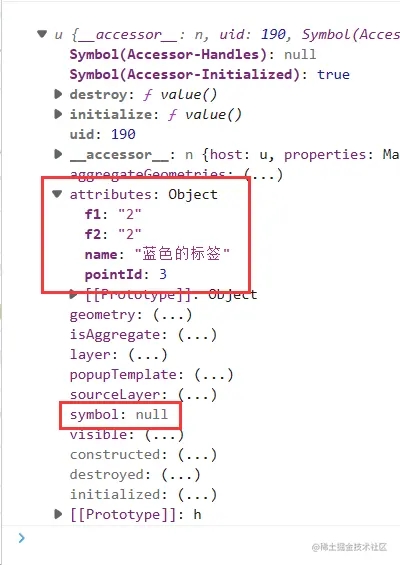

有人可能會想，那我通過懸停事件拿到當前懸停的圖標對象，然后就可以直接調整大小或者復制，其實并不行，我們可以看到懸停事件里拿到的 graphic 并沒有對應的 symbol：
因?yàn)?FeatureLeayer 并不是把每個 symbol 和其對應的要素綁定在一起的，而是交由 renderer 統一繪制，所以我們并不能在這里控制其顯示圖標。
回歸正題，要想實現手動區分顯示圖標，首先要把 UniqueValueRenderer 里控制渲染的字段獨立出來以便復用：
// 渲染使用的字段const RENDER_FIELDS = ["f1", "f2"];// 渲染配置項const RENDER_CONFIG = [ { value: "1, 2", color: "green" }, { value: "2, 1", color: "red" }, { value: "1, 1", color: "yellow" }, { value: "2, 2", color: "blue" },]// 生成渲染器const renderer = new UniqueValueRenderer({ field: RENDER_FIELDS[0], field2: RENDER_FIELDS[1], fieldDelimiter: ", ", defaultSymbol: { type: "simple-fill" }, uniqueValueInfos: RENDER_CONFIG.map(({ value, color }) => { return { value, symbol: { type: "simple-marker", color }, }; }),});// 生成圖層const pointLayer = new FeatureLayer({ renderer, // ...});核心就是上面的 RENDER_FIELDS 和 RENDER_CONFIG，這一部分相對成熟的項目基本都有對應的封裝了。接下來則是使用這兩個配置項渲染對應的圖標：
const createHoverLegend = graphic => { const graphicMarkValue = RENDER_FIELDS .map(key => graphic.attributes[key]) .filter(Boolean) .join(", "); const matchedLegend = RENDER_CONFIG.find(item => item.value === graphicMarkValue); if (!matchedLegend) return; const symbol = { type: "simple-marker", color: matchedLegend.color, size: 20 }; // 如果已經有了就復用之前的懸停圖例 if (currentHoverLegend) { currentHoverLegend.geometry = graphic.geometry; currentHoverLegend.symbol = symbol; } else { currentHoverLegend = new Graphic({ geometry: graphic.geometry, symbol, }); view.graphics.add(currentHoverLegend); }}簡單來說就是按照這些字段名把值組裝起來，然后根據配置項找到對應的圖標，并用剛才標簽名字那一套添加到地圖里。
刪除懸停圖例的方法也要修改下：
const removeHover = () => { const needRemoveItem = [ currentHoverLabel, currentHoverLegend, ].filter(Boolean); if (needRemoveItem.length <= 0) return; view.graphics.removeMany(needRemoveItem); currentHoverLabel = null; currentHoverLegend = null;}操作時盡量使用一個 removeMany 而不是多個 remove，這樣性能會更好點。最后把 createHoverLegend 添加到對應的位置就行了。
arcgis 為什么這么設計
現在來介紹下為什么不能直接修改 FeatureLayer 中的點位，其實修改是可以修改的，通過 FeatureLayer.applyEdits 可以更新一個要素的屬性。
但是一方面這個修改是異步的，可能要很久才能看到效果，另一方面這個操作的性能損耗也不小，所以并不適合這個場景。

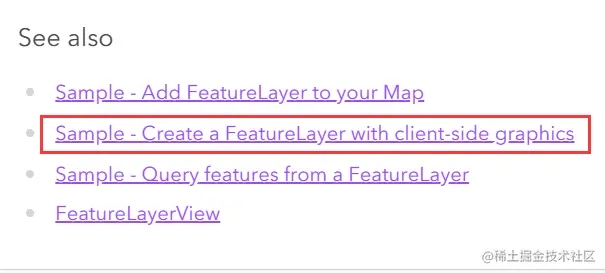

而從本質上來說，arcgis js 是 web 版本的 arcgis server。所以你在 arcgis 的文檔里能看到很多 server 端實現 / client 端實現。
server-side 是指直接通過 url 連接到對應的 arcgis server 服務，而 client-side 則是指在本地模擬創建一個 arcgis server 的對應服務，這也是為什么其他的前端地圖庫創建圖層很快而 arcgis 創建圖層就要好幾秒的原因，arcgis 會完整的模擬一個龐大的 FeatureLayer。
這里就能發現一點端倪了，arcgis server 在發布時可以執行很多“預烘焙”處理，這樣在查詢時就可以效率更高，但是這種操作在提升查詢速度的同時也降低了更新效率，所以沒法提供細粒度和快速的更新操作。
完整 demo 代碼：
下面代碼直接塞到一個 html 里運行即可：
<html lang="en"><head> <meta charset="utf-8" /> <meta name="viewport" content="initial-scale=1,maximum-scale=1,user-scalable=no" /> <title> 懸停效果 demo </title> <style> html, body, #viewDiv { padding: 0; margin: 0; height: 100%; width: 100%; } </style> <script src="https://cdn.bootcdn.net/ajax/libs/lodash.js/4.17.21/lodash.js"></script> <link rel="stylesheet" rel="external nofollow" /> <script src="https://js.arcgis.com/4.25/"></script></head><script> require([ "esri/Map", "esri/views/MapView", "esri/layers/TileLayer", "esri/renderers/UniqueValueRenderer", "esri/Graphic", "esri/layers/FeatureLayer", ], (Map, MapView, TileLayer, UniqueValueRenderer, Graphic, FeatureLayer) => { // 當前懸停的圖標名稱 let currentHoverLabel = null // 當前懸停的圖標 let currentHoverLegend = null const baseMap = new TileLayer({ url: "http://cache1.arcgisonline.cn/arcgis/rest/services/ChinaOnlineCommunity/MapServer", }); const map = new Map({ layers: [baseMap] }); const view = new MapView({ container: "viewDiv", map, zoom: 7, center: [110, 36] }); // 所有點位 const POINTS = [ { geo: { longitude: 110, latitude: 36 }, attr: { f1: "1", f2: "2", name: "綠色的標簽" } }, { geo: { longitude: 111, latitude: 36 }, attr: { f1: "2", f2: "1", name: "紅色的標簽" } }, { geo: { longitude: 110, latitude: 36.3 }, attr: { f1: "1", f2: "1", name: "黃色的標簽" } }, { geo: { longitude: 111, latitude: 36.3 }, attr: { f1: "2", f2: "2", name: "藍色的標簽" } }, ] const source = POINTS.map((item, index) => new Graphic({ geometry: { type: "point", ...item.geo }, attributes: { pointId: index, ...item.attr }, })) // 渲染使用的字段 const RENDER_FIELDS = ["f1", "f2"]; // 渲染配置項 const RENDER_CONFIG = [ { value: "1, 2", color: "green" }, { value: "2, 1", color: "red" }, { value: "1, 1", color: "yellow" }, { value: "2, 2", color: "blue" }, ] // 生成渲染器 const renderer = new UniqueValueRenderer({ field: RENDER_FIELDS[0], field2: RENDER_FIELDS[1], fieldDelimiter: ", ", defaultSymbol: { type: "simple-fill" }, uniqueValueInfos: RENDER_CONFIG.map(({ value, color }) => {return { value, symbol: { type: "simple-marker", color },}; }), }); // 生成圖層 const pointLayer = new FeatureLayer({ source, objectIdField: "pointId", renderer, fields: [{ name: "pointId", type: "oid" },{ name: "f1", type: "string" },{ name: "f2", type: "string" },{ name: "name", type: "string" }, ], outFields: ["*"], }); map.add(pointLayer); const setCoursor = (type) => { const containerDom = document.getElementById("viewDiv"); if (containerDom) containerDom.style.cursor = type; } /** * 創建懸停名稱提示 */ const createHoverLabel = graphic => { const symbol = {type: "text",text: graphic.attributes.name,font: { size: 14 },haloColor: "white",haloSize: 2,color: "black",yoffset: -30, }; // 如果已經有了就復用之前的懸停圖例 if (currentHoverLabel) {currentHoverLabel.geometry = graphic.geometry;currentHoverLabel.symbol = symbol; } else {currentHoverLabel = new Graphic({ geometry: graphic.geometry, symbol,});view.graphics.add(currentHoverLabel); } } /** * 創建懸停圖例 * 這里會找到對應的圖例，創建一個新的圖例然后添加到地圖上 */ const createHoverLegend = graphic => { const graphicMarkValue = RENDER_FIELDS.map(key => graphic.attributes[key]).filter(Boolean).join(", "); const matchedLegend = RENDER_CONFIG.find(item => item.value === graphicMarkValue); if (!matchedLegend) return; const symbol = { type: "simple-marker", color: matchedLegend.color, size: 20 }; // 如果已經有了就復用之前的懸停圖例 if (currentHoverLegend) {currentHoverLegend.geometry = graphic.geometry;currentHoverLegend.symbol = symbol; } else {currentHoverLegend = new Graphic({ geometry: graphic.geometry, symbol,});view.graphics.add(currentHoverLegend); } } /** * 移除懸停展示的圖標和名稱 */ const removeHover = () => { const needRemoveItem = [currentHoverLabel,currentHoverLegend, ].filter(Boolean); if (needRemoveItem.length <= 0) return; view.graphics.removeMany(needRemoveItem); currentHoverLabel = null; currentHoverLegend = null; } view.on("pointer-move", _.throttle(async e => { const { results = [] } = await view.hitTest(e); if (results.length <= 0) {setCoursor("default");removeHover();return; } // 找到第一個圖標，因?yàn)橛锌赡軕彝５搅松弦粋€(gè)圖標的名稱 label 上 const { graphic } = results.find(hit => {return hit.graphic && hit.graphic.attributes && hit.graphic.attributes.name; }) || {}; if (!graphic) {setCoursor("default");removeHover();return; } setCoursor("pointer"); createHoverLabel(graphic); createHoverLegend(graphic); }, 50)); view.on("pointer-leave", () => { setCoursor("default"); removeHover(); }); });</script><body> <div id="viewDiv"></div></body></html>以上就是arcgis js完整懸停效果實現demo的詳細內容，更多關于arcgis js 懸停效果的資料請關注其它相關文章！
