下面給大家介紹的是SolidWorks投影曲線與基準面鏡像畫圖的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的SolidWorks教程。

第1步、先看繪制好的實體效果

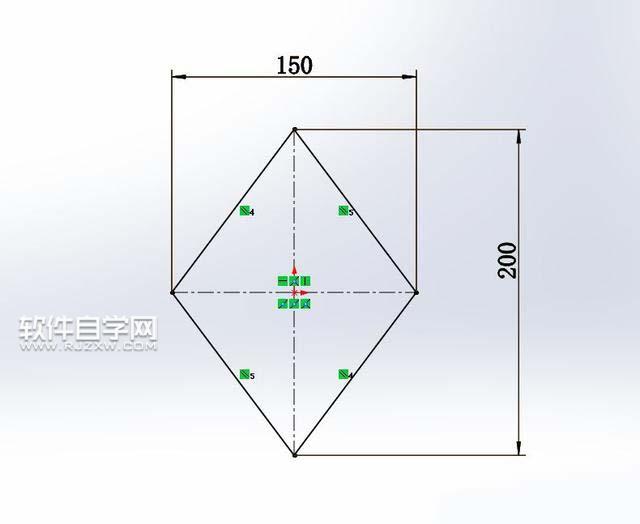

第2步、打開SolidWorks軟件，進入上視基準面，繪制下面草繪。

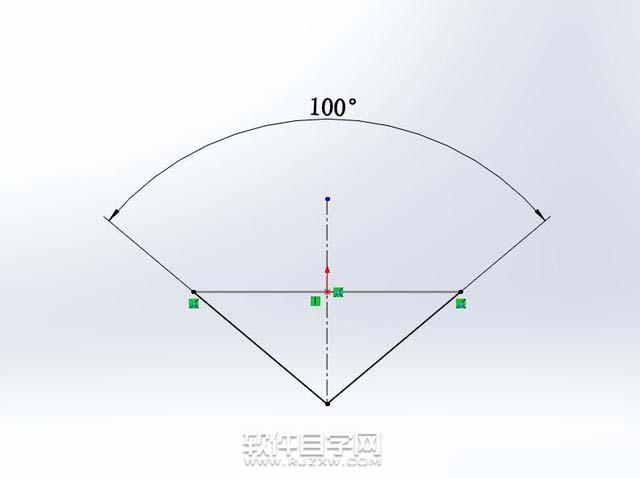

第3步、然后進入前視基準面，繪制下面的草繪。

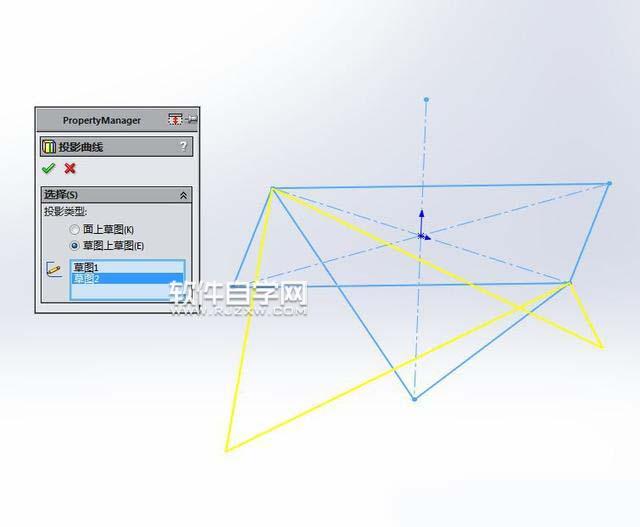

第4步、再進行投影曲線設置，選草圖2。

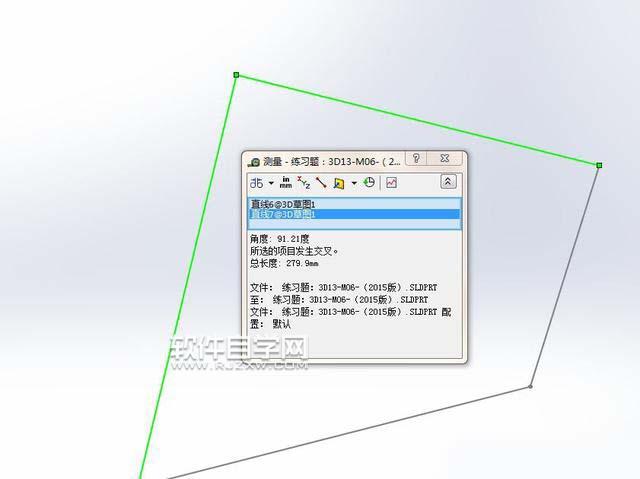

第5步、檢查角度：91.21度，正確。

第6步、新建基準面，參考直線和它的端點。

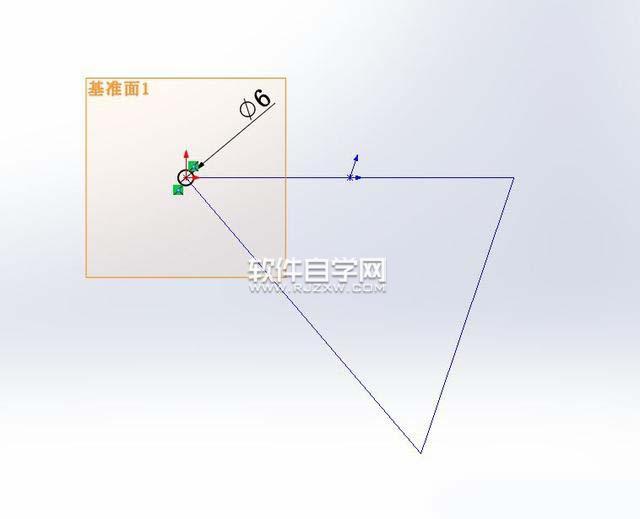

第7步、在新基準面上畫圓。直徑為6mm

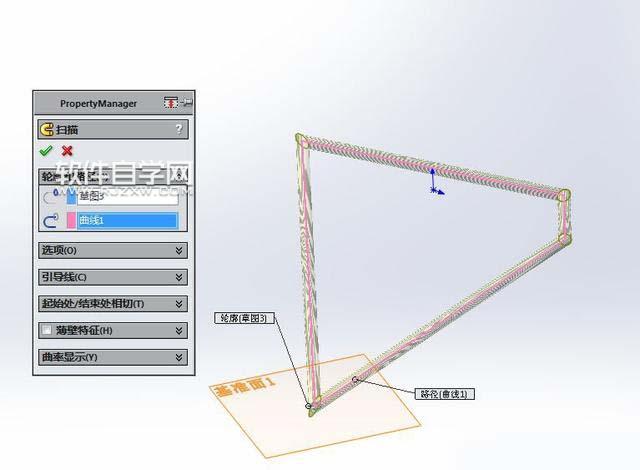

第8步、然后進行掃描處理。效果如下：

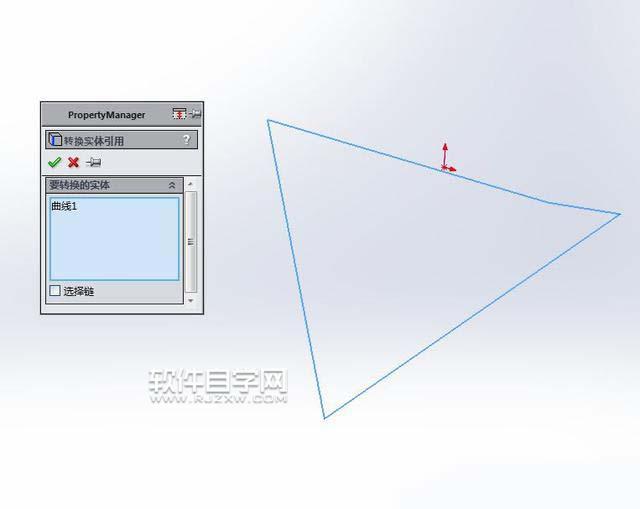

第9步、隱藏實體。顯示投影曲線，進入3D草圖，轉換實體引用。（如果圖中選不中，可以在左側設計樹中點選投影曲線）

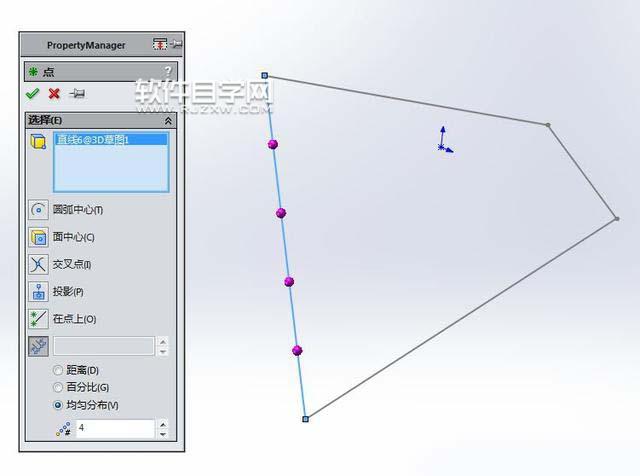

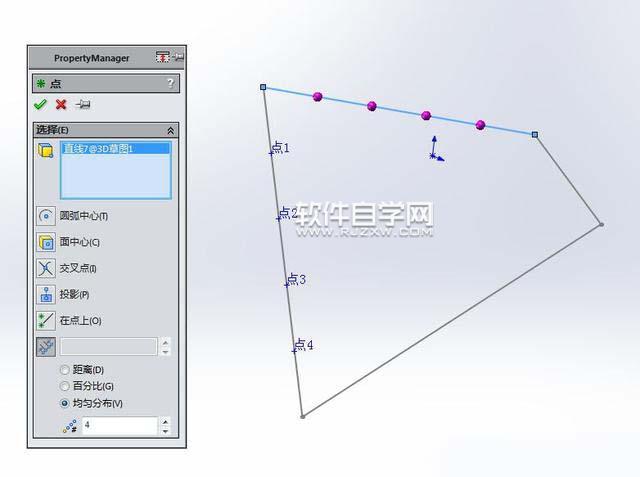

第10步、點特征。選一條線，均勻分布4個。

第11步、同上面一樣，4條線都畫上點。

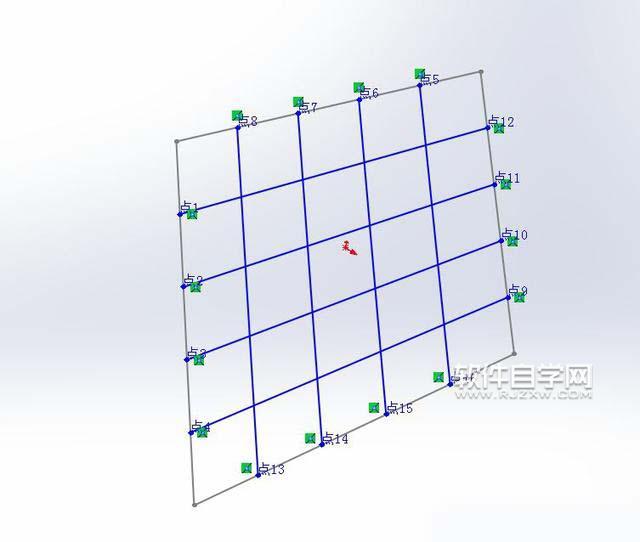

第12步、進入3D草圖，用直線把點連接起來。

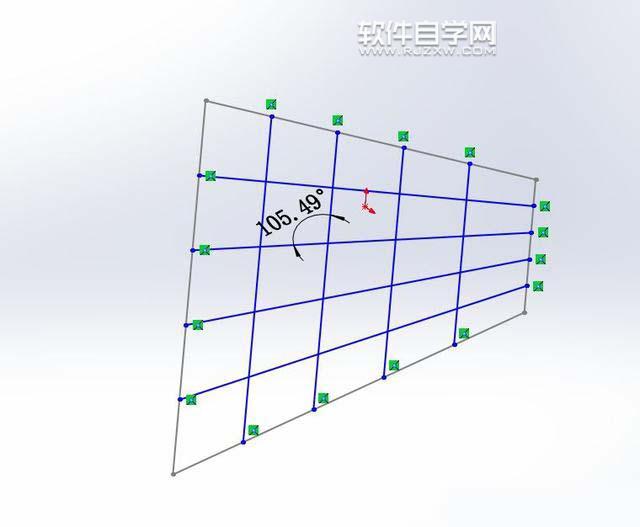

第13步、檢查角度：105.49度，正確。

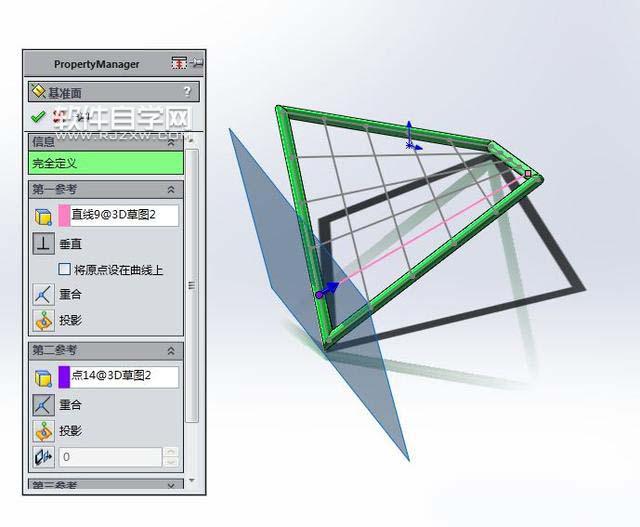

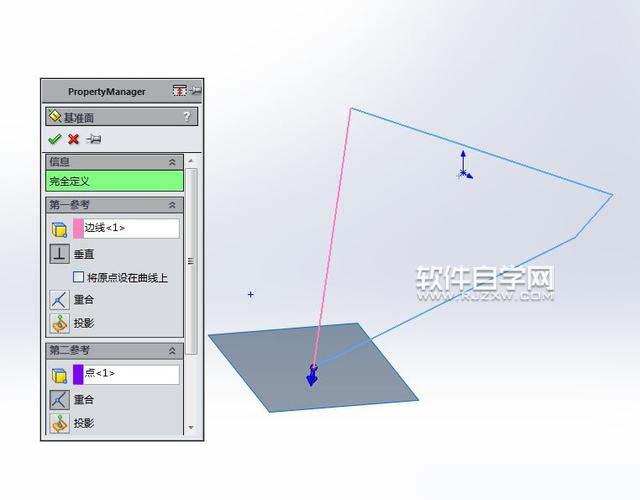

第14步、新建基準面，參考粉色直線和它的端點。

第15步、在新基準面上草繪圓，直徑4mm。

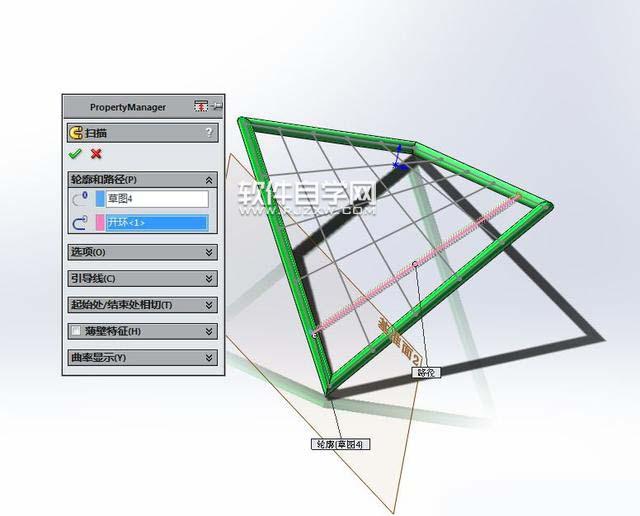

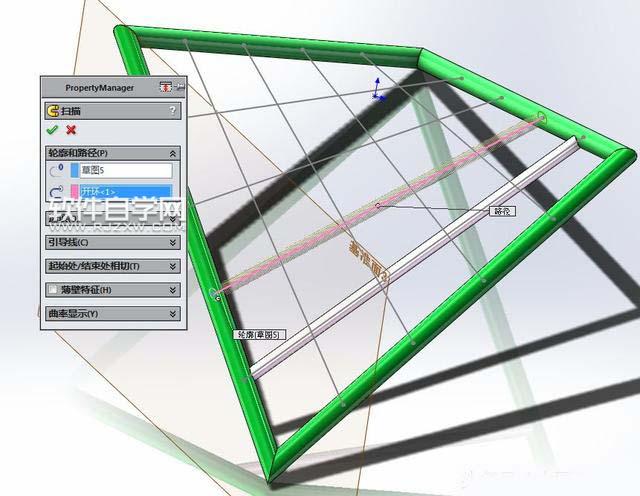

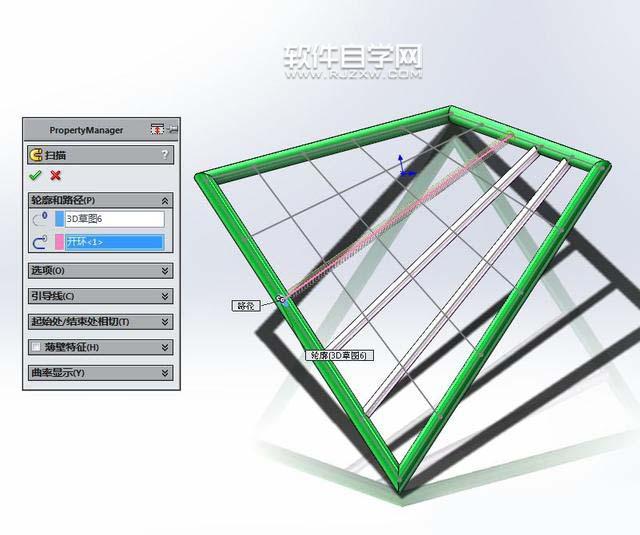

第16步、掃描。路徑要選開環(huán)。

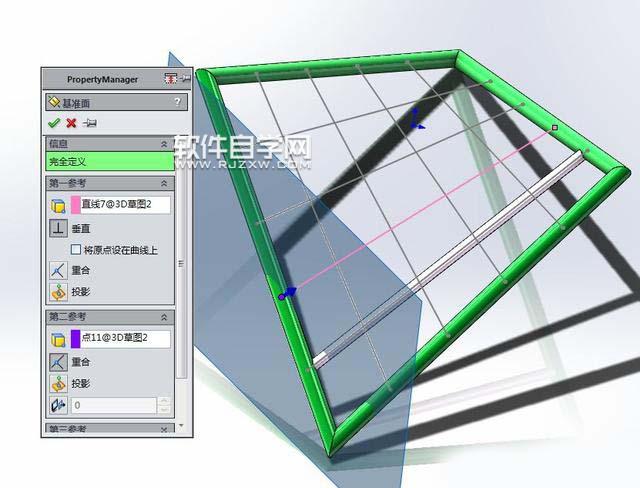

第17步、新建基準面，參考粉色直線和它的端點。在新基準面上草繪圓，直徑5 。

第18步、掃描。

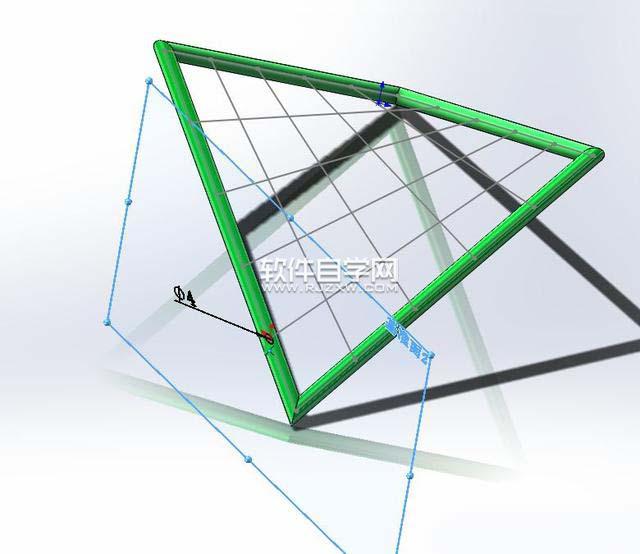

第19步、也可以不建基準面，用3D草圖畫圓。添加兩個90度的約束，是為了讓圓和路徑垂直。

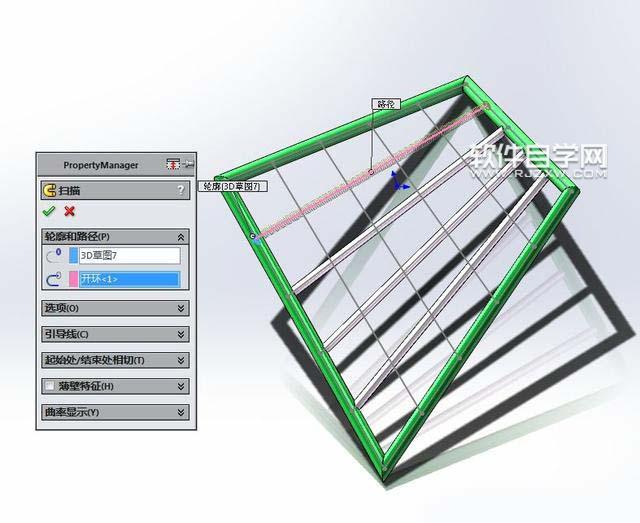

第20步、掃描。

第21步、掃描第4根。

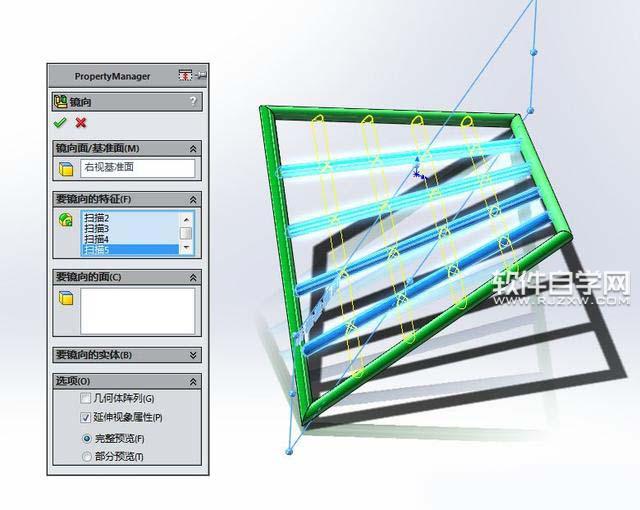

第22步、鏡像——特征，右視基準面。

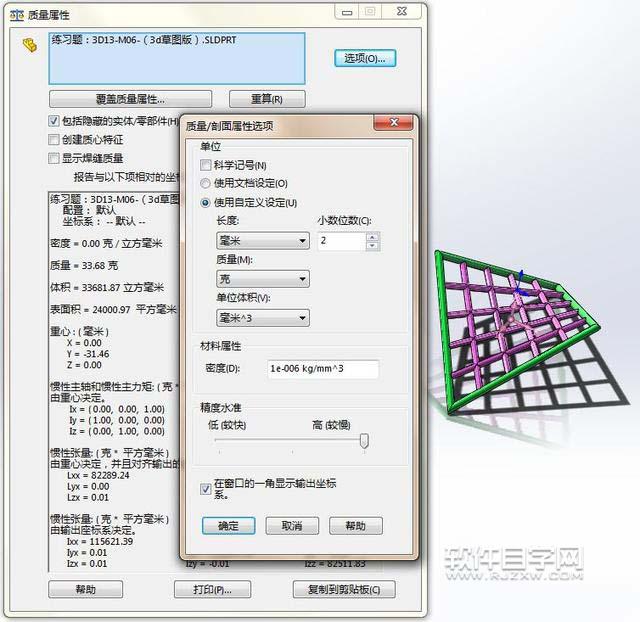

第23步、完成。體積：33681.87，精度高。

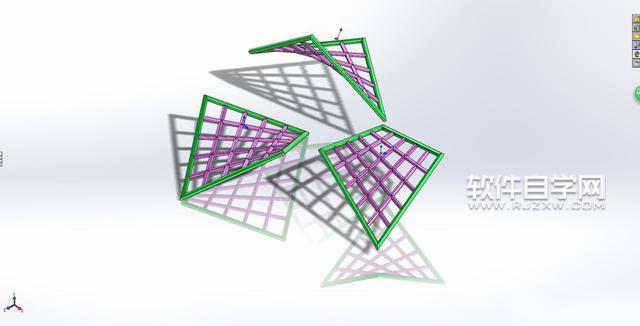

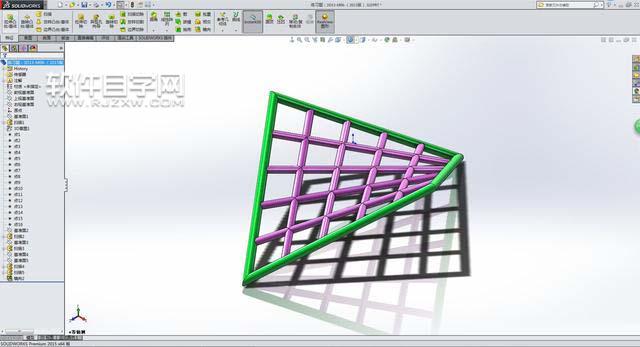

第24步、最后效果

以上就是SolidWorks投影曲線與基準面鏡像畫圖，希望大家喜歡，請繼續(xù)關注好吧啦網。
