SolidWorks曲面放樣與曲面切除畫圖

瀏覽:244日期:2023-12-11 13:12:59
下面給大家介紹的是SolidWorks曲面放樣與曲面切除畫圖的方法與步驟,喜歡的朋友可以一起來關注好吧啦網學習更多的SolidWorks教程知識。

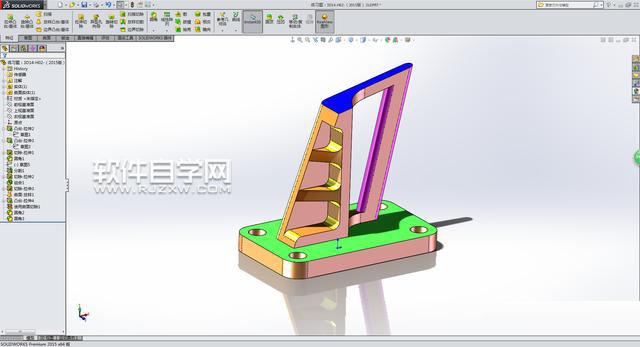

第1步、先看看效果圖

SolidWorks曲面放樣與曲面切除畫圖

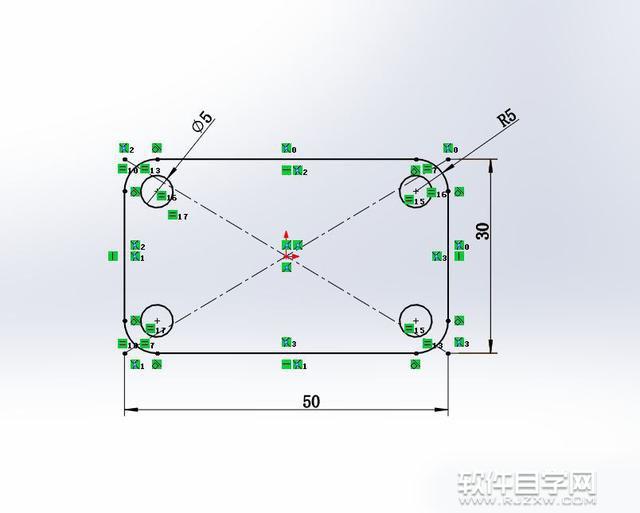

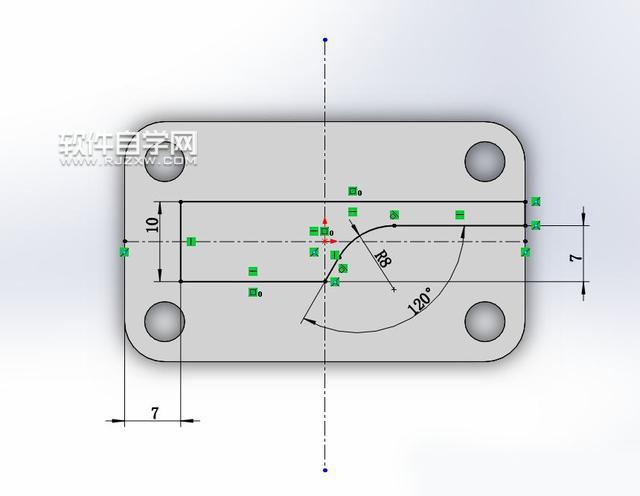

第2步、打開SW軟件,進入上視基準面,草繪圖形。

SolidWorks曲面放樣與曲面切除畫圖

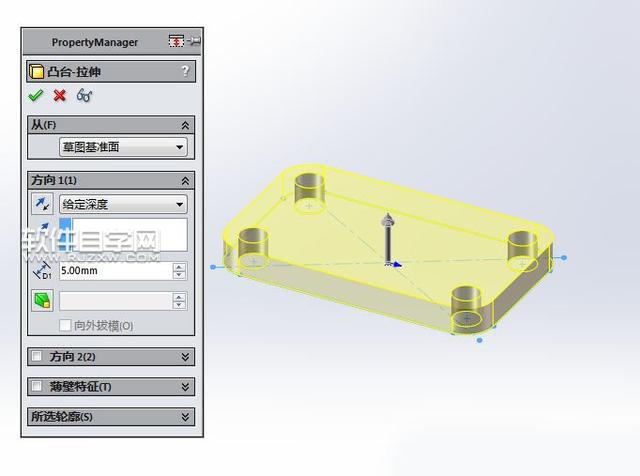

第3步、然后設置拉伸凸臺,深度5mm。

SolidWorks曲面放樣與曲面切除畫圖

第4步、然后在實體頂面草圖圖形。效果如下:

SolidWorks曲面放樣與曲面切除畫圖

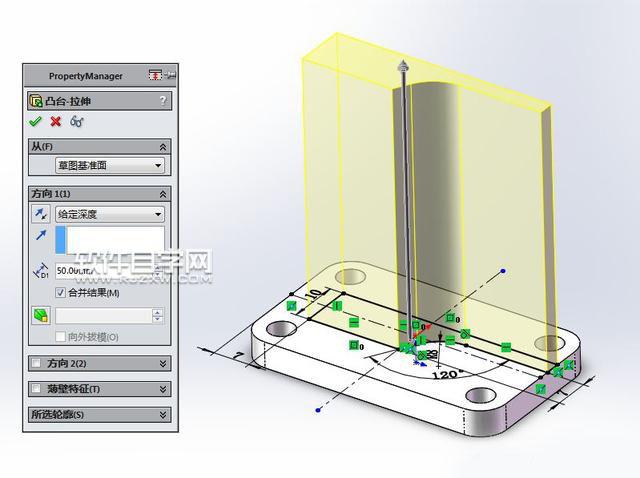

第5步、然后再設置拉伸凸臺,深度隨意,最好高一點。

SolidWorks曲面放樣與曲面切除畫圖

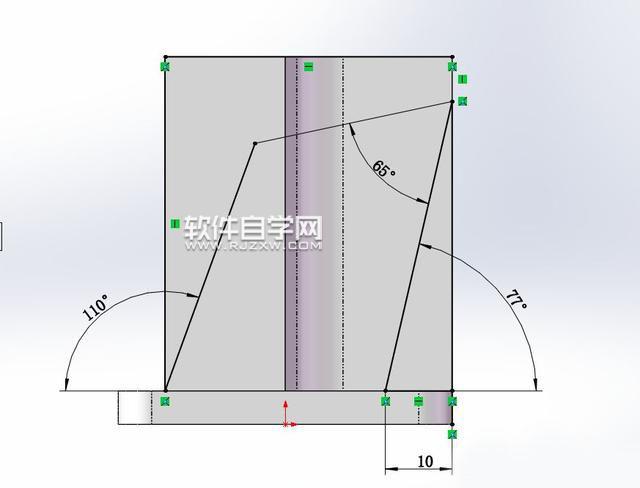

第6步、進入前視基準面,草繪圖形,下圖有兩個封閉的區域。三角形和左上方的不規則區域。

SolidWorks曲面放樣與曲面切除畫圖

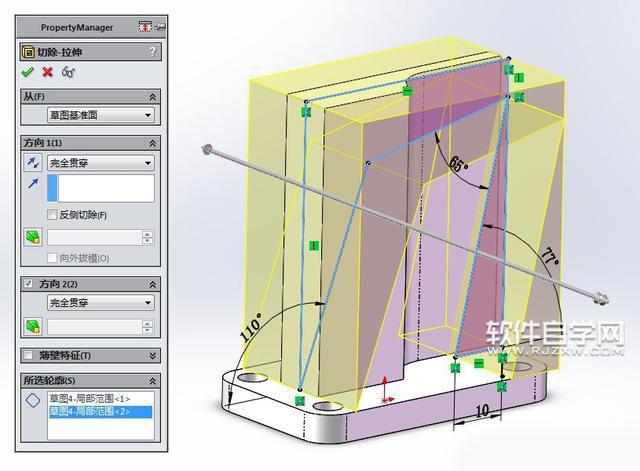

第7步、設置拉伸切除,兩個方向都完全貫穿。

SolidWorks曲面放樣與曲面切除畫圖

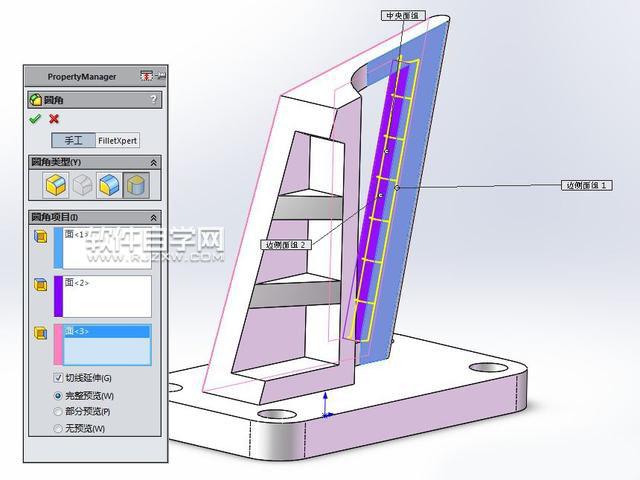

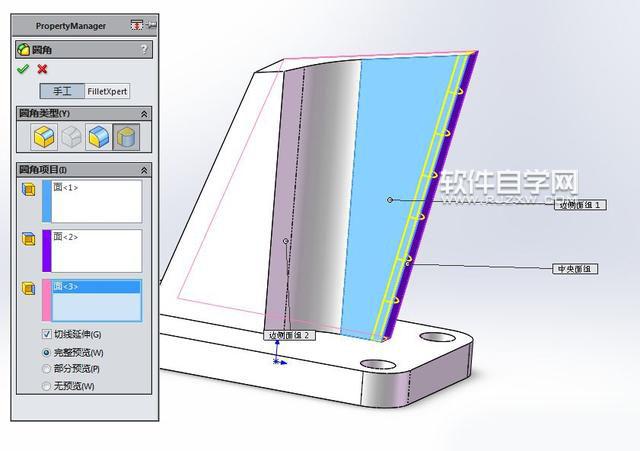

第8步、設置完全圓角。

SolidWorks曲面放樣與曲面切除畫圖

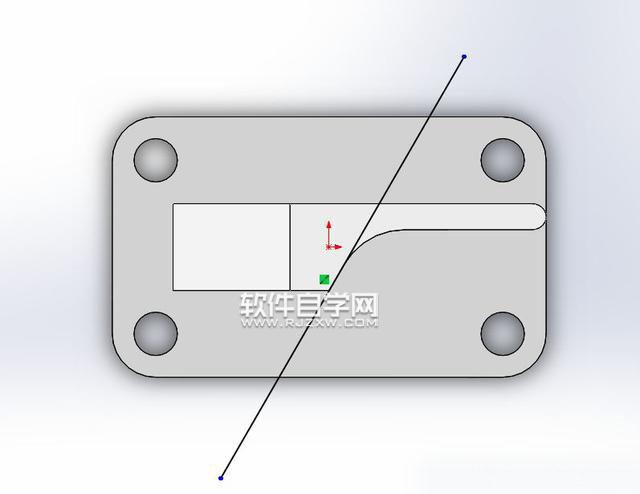

第9步、進入上視基準面,草繪一條斜線,與120度的斜線共線約束。

SolidWorks曲面放樣與曲面切除畫圖

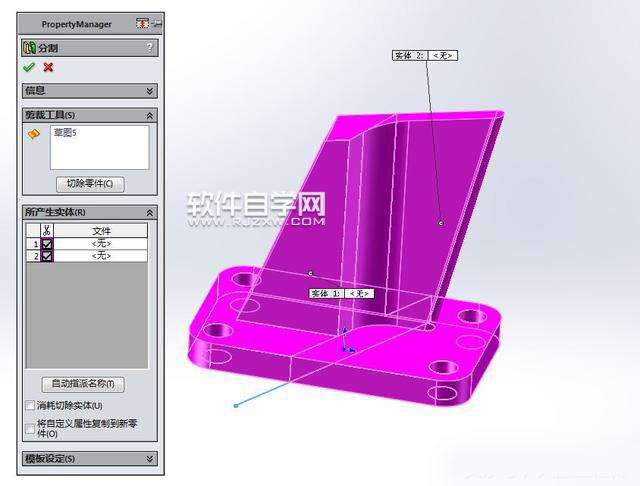

第10步、設置分割。

SolidWorks曲面放樣與曲面切除畫圖

第11步、進入前視基準面,草繪圖形。

SolidWorks曲面放樣與曲面切除畫圖

第12步、進入設置拉伸切除,兩個方向都完全貫穿,特征范圍只切除綠色的實體。

SolidWorks曲面放樣與曲面切除畫圖

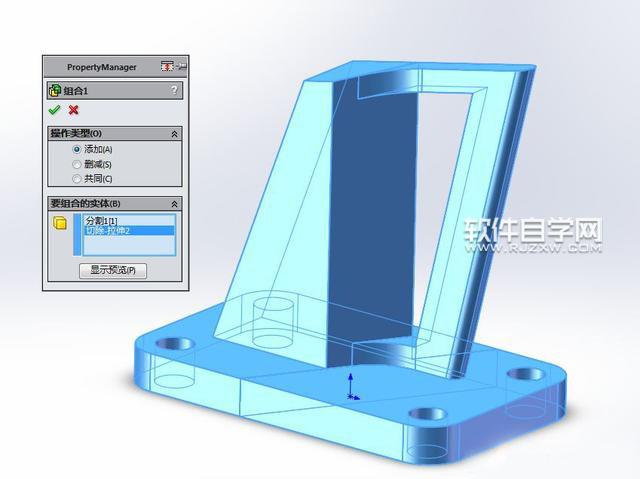

第13步、設置零件組合。

SolidWorks曲面放樣與曲面切除畫圖

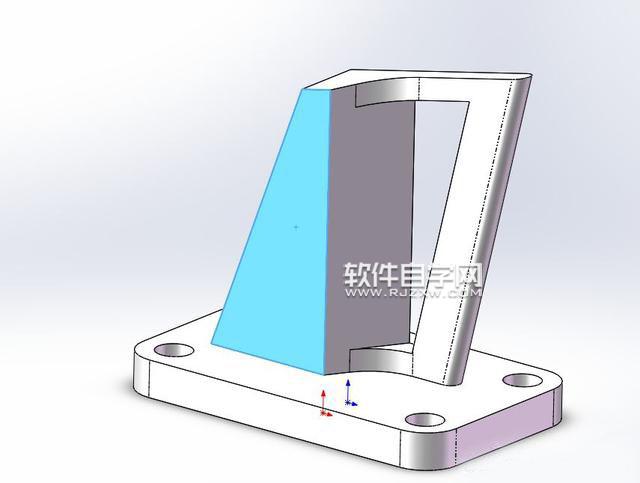

第14步、點藍色面,進入草繪。

SolidWorks曲面放樣與曲面切除畫圖

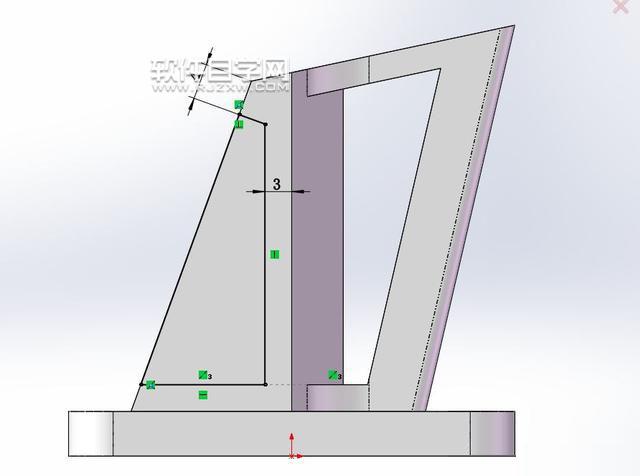

第15步、設置草繪圖形。

SolidWorks曲面放樣與曲面切除畫圖

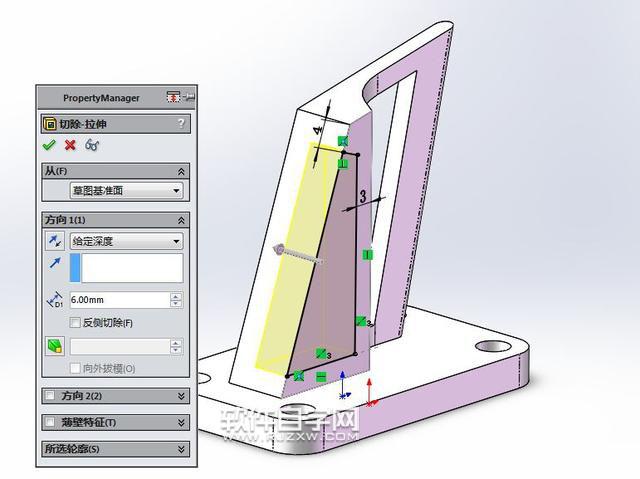

第16步、設置拉伸切除,深度6mm。

SolidWorks曲面放樣與曲面切除畫圖

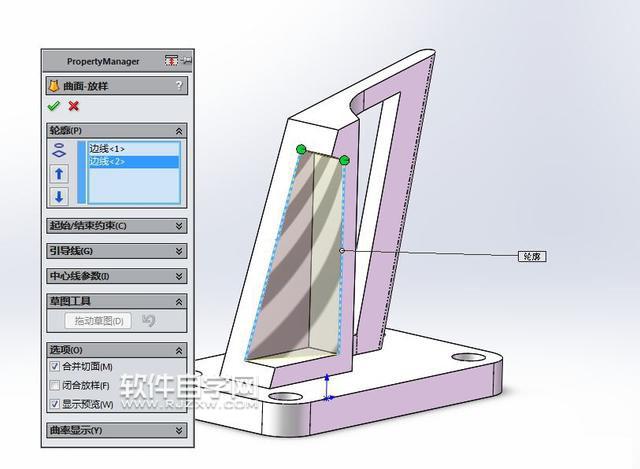

第17步、設置曲面放樣,點兩條藍色邊線。先隱藏曲面。

SolidWorks曲面放樣與曲面切除畫圖

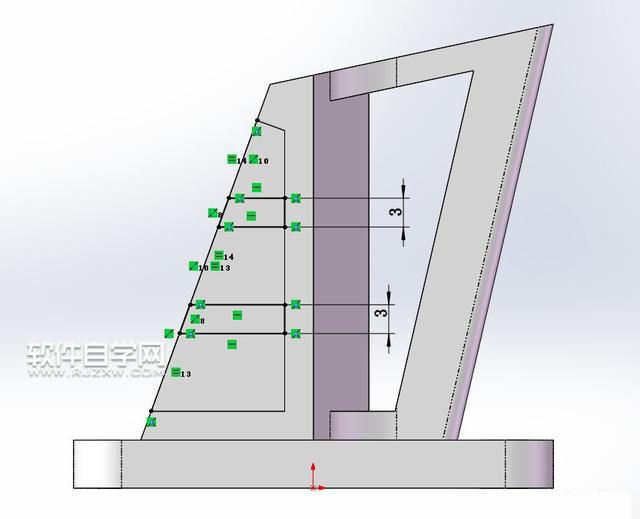

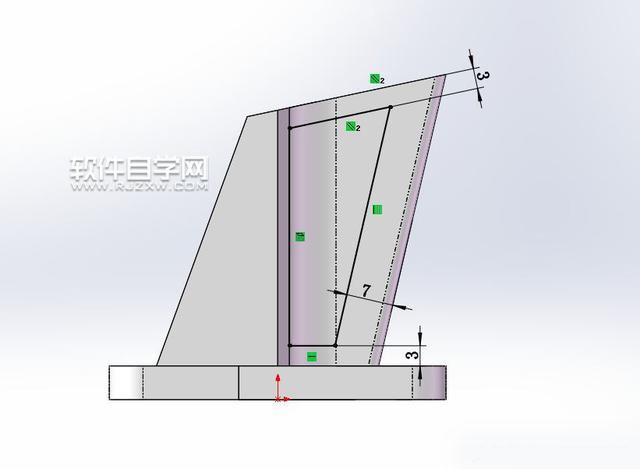

第18步、進入前視基準面,草繪圖形。斜邊上有三條虛線相等約束。

SolidWorks曲面放樣與曲面切除畫圖

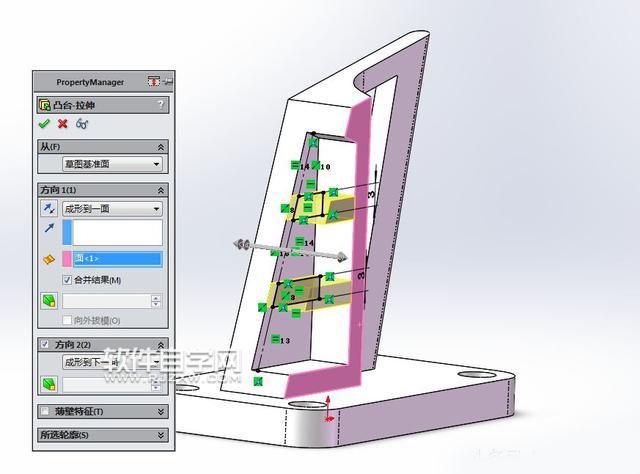

第19步、進入設置拉伸凸臺,方向1成形到粉色面,方向2成形到下一面。

SolidWorks曲面放樣與曲面切除畫圖

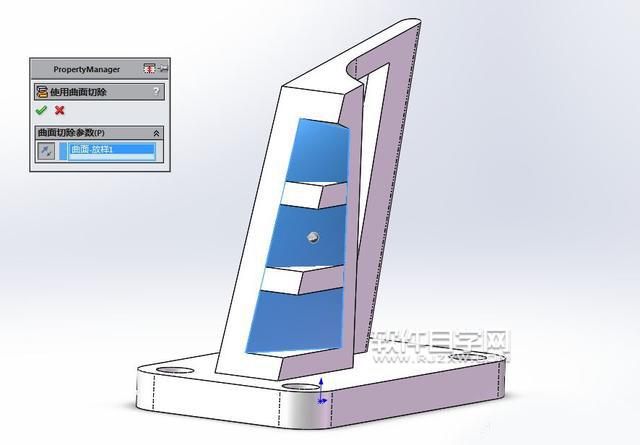

第20步、設置使用曲面切除。

SolidWorks曲面放樣與曲面切除畫圖

第21步、完全圓角。

SolidWorks曲面放樣與曲面切除畫圖

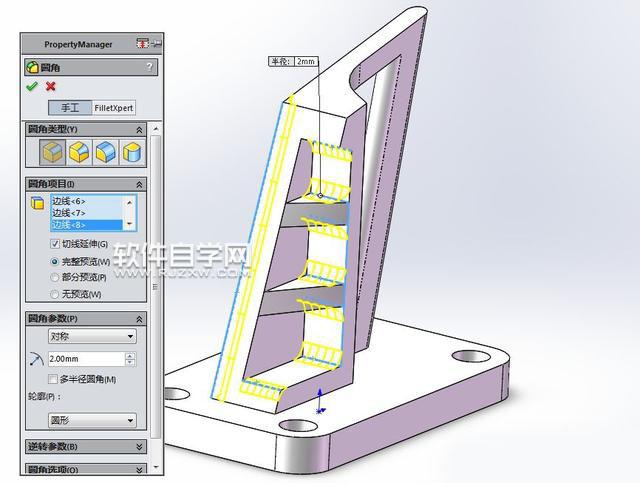

第22步、圓角,半徑2 。

SolidWorks曲面放樣與曲面切除畫圖

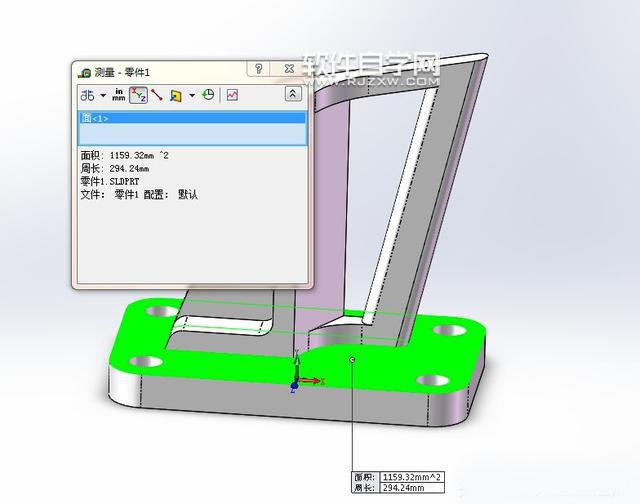

第23步、完成。面積:1159.32

SolidWorks曲面放樣與曲面切除畫圖

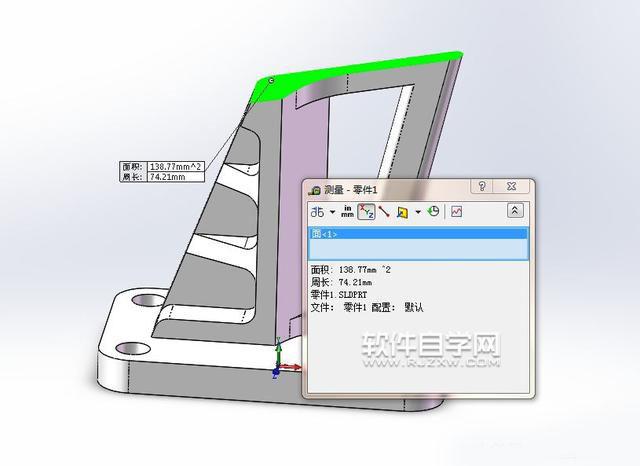

第24步、面積:138.77

SolidWorks曲面放樣與曲面切除畫圖

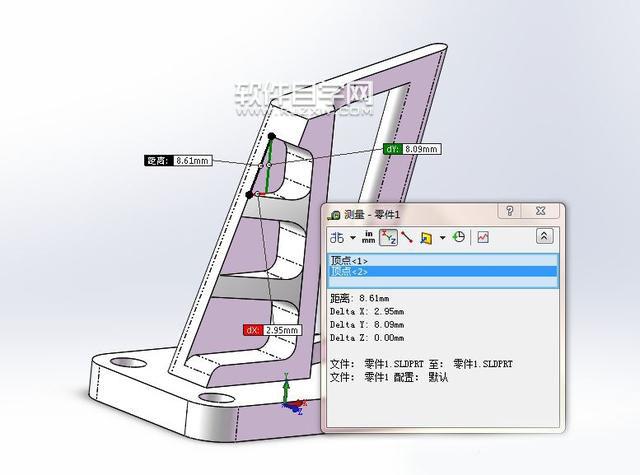

第25步、距離為8.61mm。

SolidWorks曲面放樣與曲面切除畫圖

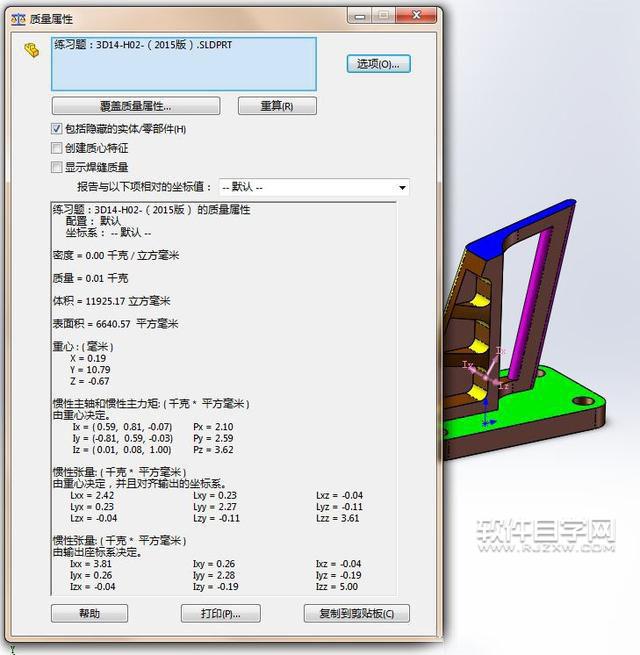

第26步、最后測量一下質量。效果如下:

SolidWorks曲面放樣與曲面切除畫圖

以上就是SolidWorks曲面放樣與曲面切除畫圖,希望大家喜歡,請繼續關注好吧啦網。
